HMC764

集成VCO 的小数N分频PLL，采用SMT封装，7.3 - 8.2 GHz

更多 showmore-icon

warning : 最后购买期限 tooltip
warning : 最后购买期限 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • RF带宽： 7.3至8.2 GHz
  • 小数或整数模式
  • 超低相位噪声
    7.8 GHz；50 MHz（参考值）
    -98/-101 dBc/Hz（10 kHz，小数/整数）
    -140 dBc/Hz（1 MHz，开环）
  • 24位步长，3 Hz分辨率（典型值）
  • 参考路径输入： 225 MHz
  • FSK调制和周跳
    预防模式
  • 40引脚6x6mm SMT封装： 36mm²

更多细节
show more Icon

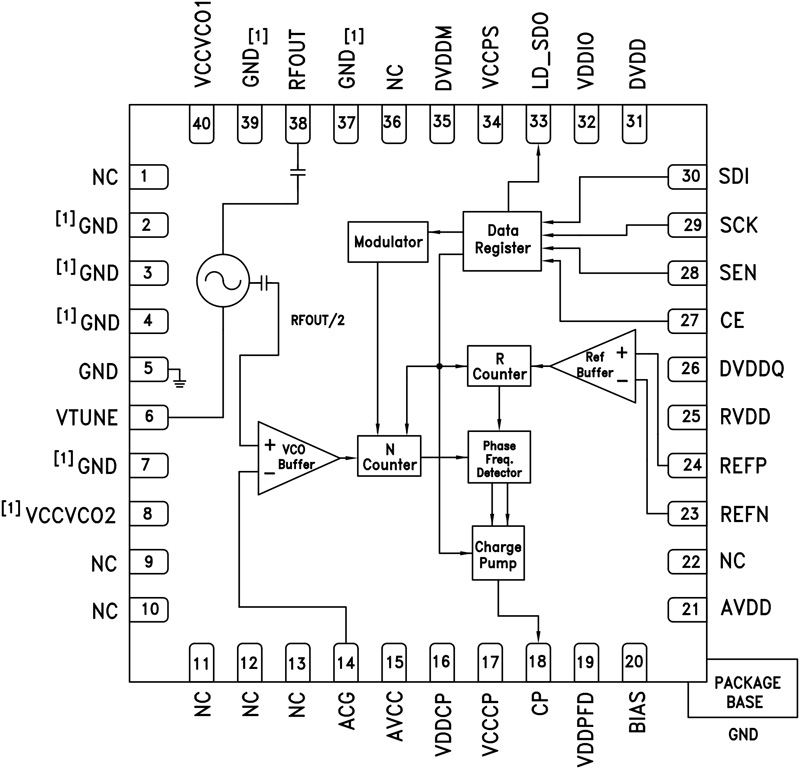

HMC764LP6CE是一款集成电压控制振荡器(VCO)的全功能小数N分频锁相环(PLL)。 输入基准频率范围为100 kHz至220 MHz，而小数PLL中的Δ-Σ型调制器设计支持超精细步长和极低杂散产物。 高度集成的结构提供温度、冲击和工艺变化情况下出色的相位噪声性能。 HMC764LP6CE采用无引脚QFN 6 x 6 mm表贴封装。 输出功率为15 dBm（典型值），使HMC764LP6CE非常适合驱动许多Hittite高线性度和I/Q混频器产品的LO端口。

有关工作原理和寄存器映射信息，请参阅“集成VCO的PLL – 微波 VCO”操作指南。

应用

  • VSAT无线电
  • 点对点/多点无线电
  • 测试设备与工业控制
  • 军用最终用途
  • 相控阵应用
