DS21349

不推荐用于新设计

3.3V、T1/J1线路接口单元

数据手册 (Rev. 3)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 完全集成的线路集成单元(LIU)
  • 引脚兼容于LevelOne LXT362
  • 既支持远程也支持短程功能
  • 无晶振抖动抑制器
  • 抖动抑制器可通过编程应用于接收或发送通道
  • 符合ANSI T1.102, T1.403, T1.408以及AT&T 62411
  • 有效接收灵敏度为0dB至-36dB，允许器件使用在长达6k英尺的0.63mm (22AWG)电路上
  • 支持五种短程中继线路补偿设置
  • 0dB至-22.5dB的四种CSU滤波器
  • 发送/接收性能监视器，具有驱动失效，监测器开路和信号丢失检测输出
  • 双极性或NRZ接口
  • 可编程B8ZS编码/解码
  • QRSS发生器/检测器
  • 本地、远端和模拟环回
  • 产生并检测带内上环与下环代码
  • 通过串行接口访问控制寄存器
DS21349
3.3V、T1/J1线路接口单元

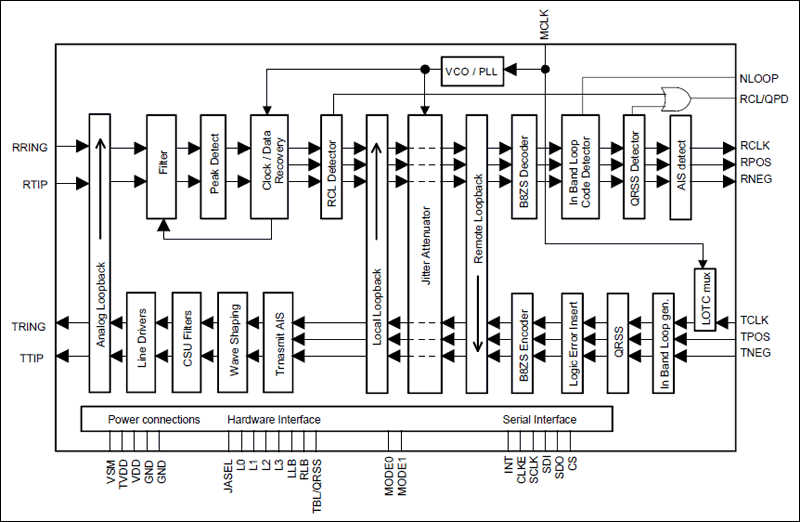

DS21349：原理框图
