DS1876

具有双LDD接口的SFP控制器

更多 showmore-icon

业内首款双Tx控制器,用于视频SFP模块

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 满足SFF-8472发送器的所有控制、监测要求
  • 六个模拟监测通道:温度、VCC、PMON1、BMON1、PMON2、BMON2
    • PMON_和BMON_支持内部和外部校准
    • 可调整动态范围
    • 内部温度传感器直接进行数字转换
    • 所有被监测通道提供报警和告警标志
  • 六路快速触发监测器用于监视严格的限制条件,确保激光器的安全操作
  • 四路10位Σ-Δ输出
    • 每路受控于温度查找表(LUT)中的72个输入数据
  • 数字I/O引脚: 六路输入,五路输出
  • 完备的故障管理系统,可屏蔽激光器关断功能
  • 设计灵活的两级密码保护架构,提供三级安全防护
  • 256个附加字节位于A0h从地址
  • 通过从地址A2h访问发送器1
  • 通过从地址B2h访问发送器2
  • I²C兼容接口
  • +2.85V至+3.9V供电范围
  • -40°C至+95°C工作温度范围
  • 28引脚TQFN (5mm x 5mm x 0.8mm)封装
更多细节
show more Icon

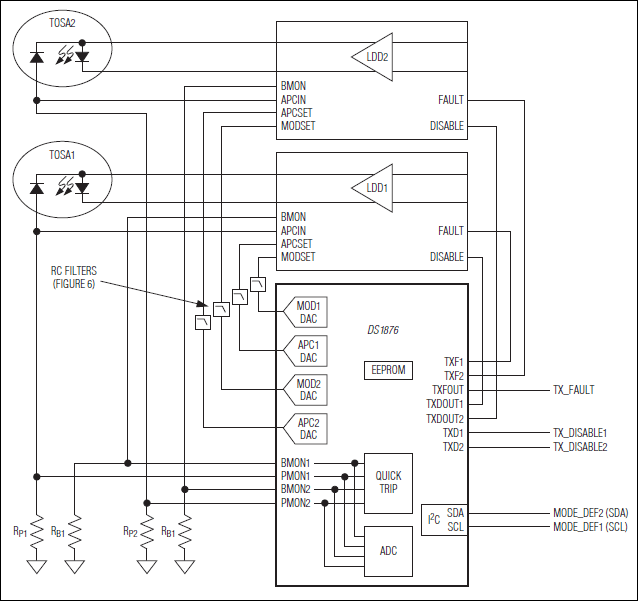

DS1876控制并监测双发送模块的所有功能,存储器基于SFF-8472。DS1876为两路激光驱动器提供APC环路、调制控制和视觉保护等功能。器件连续监测大输出电流、大偏置电流以及发送功率的上限和下限,无需增添任何外部元件即可保证可靠关断激光器,满足视觉保护的要求。六个ADC通道分别监测VCC、温度和四路外部监测输入,满足全部监测要求。

应用

  • 双Tx视频SFP模块
