DS1842: 76V、APD偏置输出级，提供电流监测 Data Sheet (Rev. 0)7/13/2009PDF560K
概览
优势和特点
- 76V最大升压电压
- 开关FET
- 电流监测器具有1µA至2mA宽电流监测范围、快速的50ns时间常数以及10:1和5:1比
- 2mA电流钳位，带外部关断功能
- 多种外部滤波选项
- 带裸焊盘的3mm x 3mm、14引脚TDFN封装
产品详情

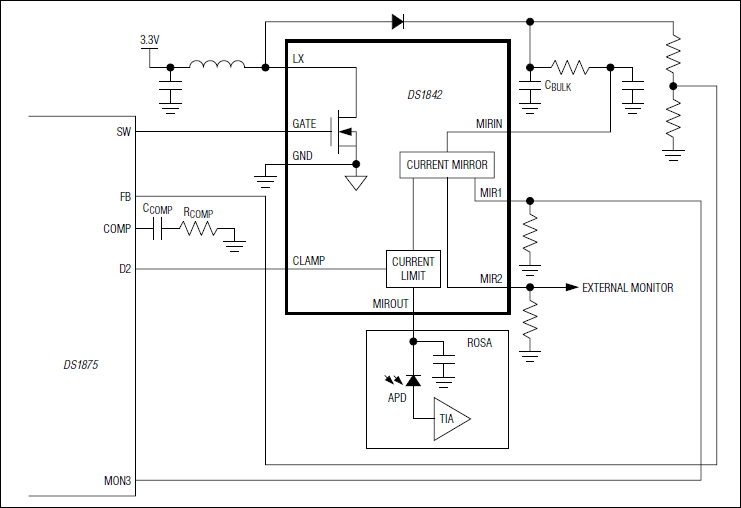

DS1842集成了雪崩光电二极管(APD)偏置和监测应用所必需的分立高压元件。开关FET结合外部DC-DC控制器一起使用，构成一个升压型DC-DC转换器。电流钳位功能限制通过APD的电流，且带有外部关断功能。该器件还具有双电流镜功能，以监测APD电流。
应用
- APD偏置
- GPON光网络单元和光纤传输
产品分类
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
参考资料
-
DS1842 Reliability Data1/12/2023PDF26K
