DS1863

DS1863突发模式PON控制器,集成监控器

更多 showmore-icon

为GPON、BPON及GEPON收发器提供完备的控制、校准、监控方案

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 满足突发模式收发器的BPON、GPON和GEPON定时需要
  • APC环路提供具有跟踪误差补偿功能的偏置电流控制
  • 调制电流由温度索引查找表控制
  • 支持0dB、-3dB、-6dB功率等级设置,无需额外校准
  • 内置Direct-to-Digital温度传感器
  • 5个数字监视器通道:温度、VCC、MON1、MON2以及MON3
  • 完整故障管理系统,具有可屏蔽的激光关断功能
  • 两级密码访问权限保护校准数据
  • 120字节由密码1 (PW1)保护的非失易存储器
  • 128字节由密码2 (PW2)保护的非失易存储器
  • I²C兼容接口用于校准和监视
  • 工作电压:2.85V至5.5V
  • 工作温度范围:-40°C至+95°C
  • 16引脚无铅TSSOP封装
更多细节
show more Icon

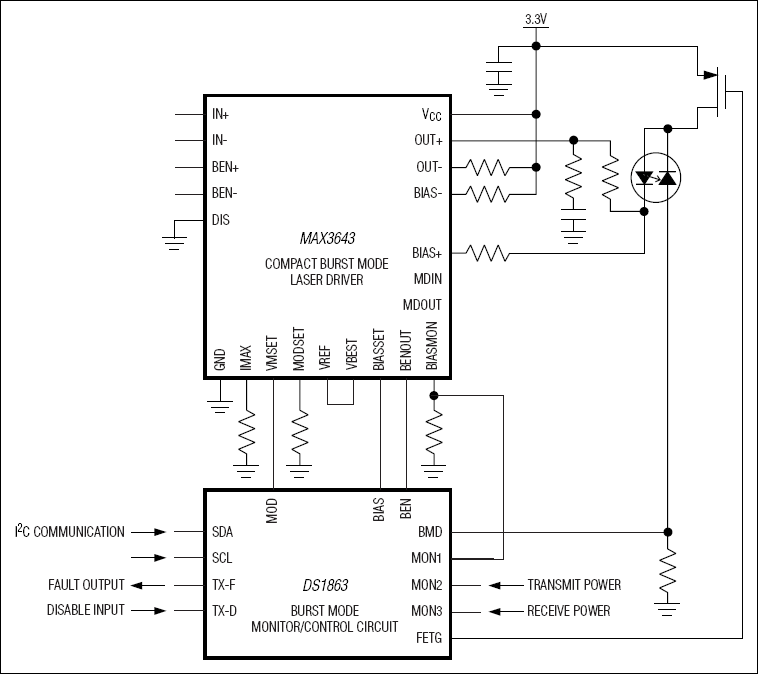

DS1863控制并监视所有突发模式的发送器和视频接收器,可为无源光网络(PON)三路复用器实现偏置功能。该器件的APC环路具有跟踪误差补偿功能,可为激光驱动器偏置电流提供基准,并且提供控制调制电流的温度索引查找表(LUT)。该器件使用其内部快速比较器连续监视高输出电流、高偏置电流以及传输功率高、传输功率低,无需增加额外的元件就能确保满足视力安全需要。5个ADC通道监视VCC,内部温度以及3个外部监视输入(MON1、MON2、MON3),可满足发送和接收监视要求。

应用

  • BPON、GPON和GEPON突发模式发送器
  • 宽带局域网
  • 激光器控制与监视
