DS1856

双路、温度控制电阻器,具有内部校准监测器和加密保护

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
产品模型 6
特性
  • SFF-8472兼容
  • 5路监测通道(温度、VCC、MON1、MON2、MON3)
  • 3路外部模拟输入(MON1、MON2、MON3),支持内部和外部校准
  • 可调节外部模拟输入的动态范围
  • 内部直接数字化的温度传感器
  • 各监测通道具有报警和警告标志
  • 2个线性调节的256级、非易失温控可变电阻
  • 电阻可按照2°C间隔设置
  • 3级加密措施
  • 可读取监测信息及ID信息,具有独立的器件地址
  • 2线串行接口
  • 2个缓冲器,具有TTL/CMOS输入和漏极开路输出
  • 3.3V至5V供电
  • 工作温度范围:-40°C至+95°C
更多细节
show more Icon

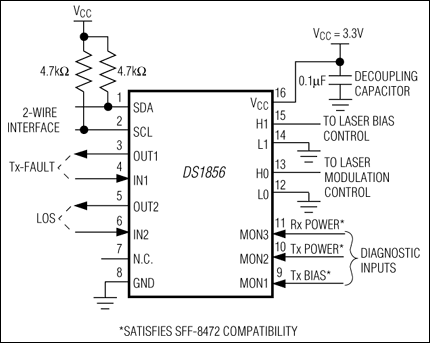

DS1856双路、温控、非易失(NV)可变电阻具有3路监测器,内置2个256级、线性可变电阻;3路模拟监测器输入(MON1、MON2、MON3)和直接数字化传感器。这款器件可理想用于偏置电压、电流的设置和补偿,非常适合于小尺寸电路的控制应用。可变电阻设置保存在EEPROM存储器内,可通过2线串行总线进行访问。

相对于该系列的其它产品,DS1856结合了DS1859的基本功能和DS1852友好的存储器映射。特别是,DS1856的128字节内部辅助EEPROM存储器可以经过配置映射到主设备表00h和表01h,与DS1858/DS1859和DS1852保持兼容。DS1856还提供了与DS1852相同的加密保护,进一步增强了与两种方案的兼容性。

应用

  • 诊断监视
  • 仪表与工业控制
  • 光收发器
  • 光发射机应答设备
  • 射频功放
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS1856B-050+
  • HTML
  • HTML
DS1856B-050+T&R
  • HTML
  • HTML
DS1856E-020+
  • HTML
  • HTML
DS1856E-020+T&R
  • HTML
  • HTML
DS1856E-050+
  • HTML
  • HTML
DS1856E-050+T&R
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 11, 2018

- 1754N

ASSEMBLY

DS1856E-020+

量产

DS1856E-020+T&R

量产

DS1856E-050+

量产

DS1856E-050+T&R

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 11, 2018

- 1754N

arrow down

ASSEMBLY

DS1856E-020+

量产

DS1856E-020+T&R

量产

DS1856E-050+

量产

DS1856E-050+T&R

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 5

reference details image

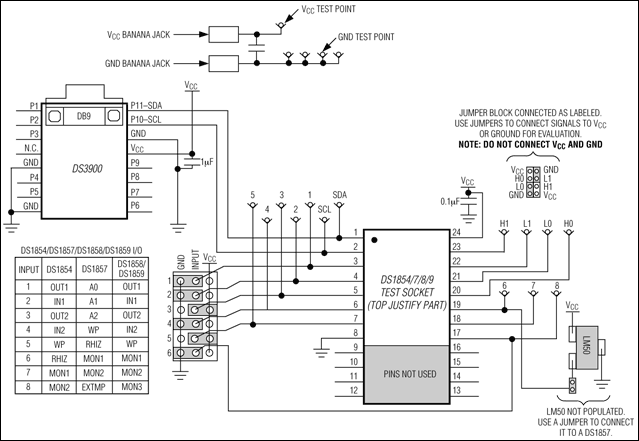

DS1854EVKIT
