DS1858: 双路、温控电阻，带有三路监测器 Data Sheet (Rev. 1)1/1/1900PDF423K
概览
优势和特点
- 总共五个监控通道(温度，VCC、MON1、MON2、MON3)
- 三个外部模拟输入(MON1、MON2、MON3)
- 内部直接数字温度传感器
- 两个50kΩ、线性、256级、非易失性温度控制可变电阻器
- 电阻器设定每隔2°C变化
- 通过独立的器件地址配置监控和ID信息
- 2线串行接口
- 兼容TTL/CMOS的输入双缓冲器和漏极开路输出
- 工作电源电压3.3V或5V
- 兼容SFF-8472
产品详情
带有三个监控器的DS1858双路温度控制非易失性(NV)可变电位器由两个50kΩ、256级线性可变电阻器，三个模拟监控器输入(MON1、MON2、MON3)，和一个直接数字温度传感器组成。该器件尤其适用于控制应用中设定和温度补偿偏置电压和电流，且只需最少的电路。可变电阻器设置存储在EEPROM中，并可通过2线串行总线进行存取。
应用
- 诊断监视
- 仪表与工业控制
- 光收发器
- 光发射机应答设备
- 射频功放
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
评估套件 (5)
参考资料
-
DS1858 Reliability Data1/12/2023PDF20K
-
DS1859数控电阻与MAX3735激光驱动器的连接4/3/2008
-
Using the DS1859 with External EEPROM \r\n3/23/2005
-

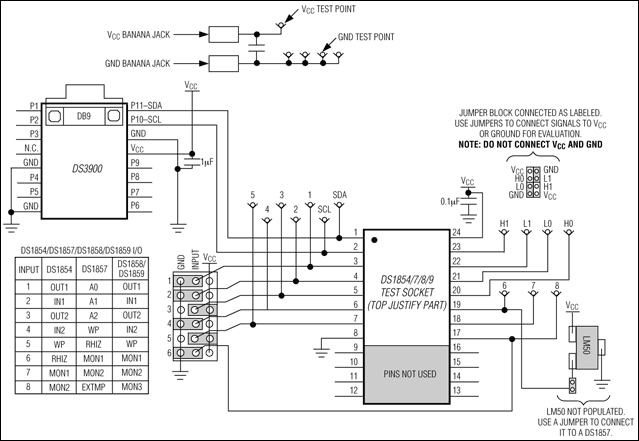

How to Use the DS185xEVKIT to Evaluate the DS185612/20/2004
-
DS1859内部校准及右移位(可扩展动态范围)4/9/2004
-
How to Interpret DS1854, DS1857, and DS1858 Temperature and Voltage Readings1/17/2003
-
Meet SFF-8472 Resolution and Accuracy Goals with Internal Calibration8/30/2002
-
Monitor Calibration in Fiber Optic Applications8/29/2002
-
Interfacing digitally controlled potentiometers and resistors to laser drivers5/10/2002
