DS1855

双路、非易失数字电位器及安全存储器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
产品模型 4
特性
  • 两个线性变化电阻器
    • DS1855-010 (一个10kΩ、100级和一个10kΩ、256级)
    • DS1855-020 (一个10kΩ、100级和一个20kΩ、256级)
    • DS1855-050 (一个10kΩ、100级和一个50kΩ、256级)
    • DS1855-100 (一个10kΩ、100级和一个100kΩ、256级)
  • 256字节的EEPROM存储器
  • 通过2线接口,实现数据存储和电位器控制
  • 外部写保护引脚保护数据和电位器设置
  • 也可以通过软件控制提供数据和电位器设置写保护
  • 非易失性抽头位置存储
  • 工作电源电压3V或5V
  • 14引脚TSSOP封装、16焊球CSBGA封装、或14引脚倒装片封装
  • 工业级温度范围:-40°C至+85°C
更多细节
show more Icon

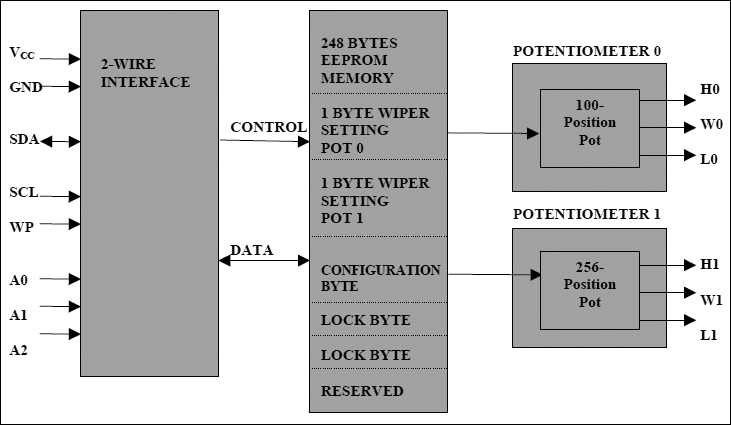

DS1855双路非易失性(NV)数字电位器和安全存储器由一个100级线性变化电位器、一个256级线性变化电阻器、256字节EEPROM存贮器、和2线接口组成。DS1855具有软件写保护,是DS1845的升级产品。DS1855尤其适用于控制应用中设定和温度补偿偏置电压和电流,且只需最少的电路。EEPROM存储器允许用户存储用于某个特定系统或设备的配置或校准数据,以及提供控制电阻器抽头设置。任何类型的用户信息可以保存在存储器的前248个字节中。接下来的2个EEPROM地址用于存储电位器设置,剩下的6个字节为保留字。这些保留字和电位器寄存器不能用于数据存储。通过工业标准2线总线访问该EEPROM。I/O接口引脚由SDA和SCL组成。DS1855的抽头位置,以及EEPROM数据,通过写保护输入引脚(WP)提供硬件写保护,或通过2线接口提供软件写保护。

应用

  • 自动测试设备(ATE)
  • 蜂窝电话
  • 消费类音频
  • 无绳电话
  • 数码相机
  • 数字电视(接收机,机顶盒)
  • 工业传感器发送器/变送器
  • 工业传感器发送器/变送器
  • LCD显示器与面板表
  • 笔记本电脑
  • 掌上电脑、手持终端(包括条形码)
  • 便携式患者监视/药物传递
  • 测试与测量设备
