概览

优势和特点

  • 与SFF-8472 MSA兼容
  • 五个监测通道(温度, VCC、MON1、MON2、MON3)
    • 三个外部模拟输入(MON1、MON2、MON3)支持内部和外部校准
    • 增强的RSSI监测(26dB范围内,精度0.5dB)
    • 外部模拟输入的动态范围可调整
    • 所有检测通道都有内部Direct-to-Digital实现过热检测报警和报警标记
  • 两个线性8位电流吸收DAC
    • 两个用户可选的满量程范围(0.5mA或1.5mA)
    • 每2°C改变一次输出值
  • 用于视觉保护的三个快速翻转比较器(监测Tx功率高, Tx功率低以及偏置电流)
  • 灵活的两级密码设计提供了三级安全级别
  • 提供了所有可选以及必需的SFF-8472 MSA EEPROM (A0h和A2h存储器)
  • I²C兼容串行接口
  • 工作电源为3.3V或5V
  • -40°C至+95°C工作温度范围
  • 28引脚TQFN封装(5mm x 5mm)

产品详情

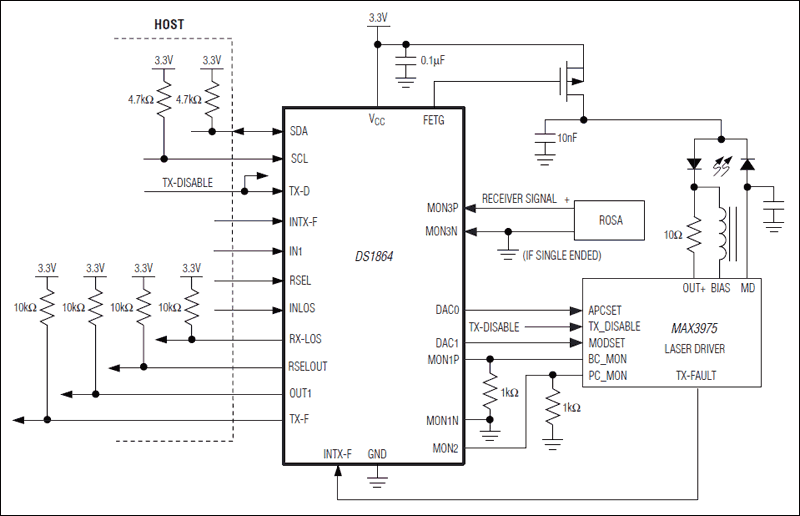

DS1864是一款符合SFF-8472多源协议(MSA)的激光控制器/监视器,可理想用于SFP光学收发器模块设计。它通过一对温控电流吸收DAC控制激光驱动器的偏置和调制电流。通过监测三个模拟输入、VCC及内部温度传感器的温度,可以实现系统诊断。器件还包含SFF-8472 MSA所需的全部EEPROM,包括A0h和A2h的所有EEPROM空间。DS1864的存储器映像可被设置为与DS1852/DS1856、DS1859的存储器映像兼容。另外,存储器还受到用户设置的两级密码的保护。

视力保护特性由三个快速翻转比较器来实现,这些比较器用来监测传输功率高、传输功率低以及偏置电流。在视力受到威胁时,快速翻转比较器驱动FET驱动器关闭激光输出。

DS1864集成了激光驱动器控制、系统诊断、视力保护特性以及内部温度传感器,可提高系统性能,减小板面空间以及简化设计,是SFP光学收发器模块设计的理想解决方案。

应用

  • 激光器控制与监视
  • SFP光收发器模块
