DS1865: PON Triplexer Control and Monitoring Circuit Data Sheet (Rev. 1)8/11/2011PDF516K
概览
优势和特点
- 满足GEPON、BPON和GPON突发模式发送时钟要求
- 具有跟踪误差补偿功能的APC环路控制偏置电流
- 基于温度的查找表用于控制调置电流
- 光功率检测范围-6dB至+0dB
- 2路8位转换模拟输出,其中1路由MON4电压控制,用于控制视频放大器增益
- 片内温度传感器直接输出数字信号
- 6路模拟监测通道:温度、VCC、MON1、MON2、MON3和MON4
- 5个数字I/O引脚,用于其它监控功能
- 全面的故障管理系统,带有可屏蔽激光器关闭功能
- 内部校准数据的访问提供两级加密保护
- 密码1保护120字节非易失存储器
- 密码2保护位于主器件地址的128字节非易失存储器
- 128字节非易失存储器位于A0h从地址
- 通过I²C兼容接口进行校准和监测
- 2.85V至3.9V工作电压范围
- 工作温度范围:-40°C至+95°C
- 封装:28引脚、无铅TQFN (5mm x 5mm x 0.8mm)

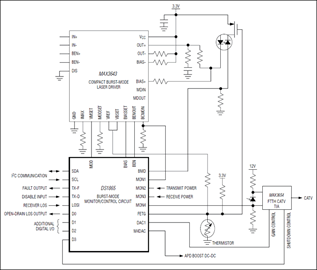

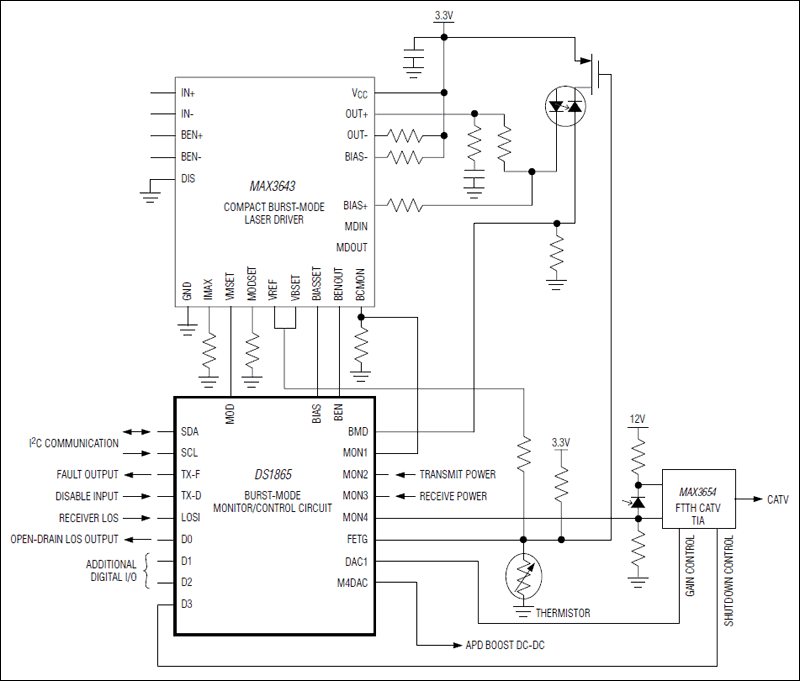

产品详情
DS1865可控制、监测无源光网络(PON)三工器的所有突发式发送器和视频接收机偏置等功能。DS1865提供一个具有跟踪误差补偿功能的APC环路,为激光器驱动偏置电流提供参考,基于温度的查找表(LUT)用于控制调制电流。DS1865可持续监测高输出电流、高偏置电流及高、低发射功率,并由内部比较器进行快速比较,必要时可迅速关闭激光器,提供有效的视觉保护,无需外加芯片。6通道ADC分别监测VCC、内部温度和4路外部输入(MON1–MON4),以满足发送器和视频接收信号的需求。2路数/模转换器(DAC)输出为视频接收通道提供偏置电压,5路I/O引脚用于其它监测和配置。
应用
- 光通信三工器,具有BPON、GPON或GEPON收发器
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时,ADI公司不再推荐新设计使用。
参考资料
-
DS1865 Reliability Data1/12/2023PDF21K
-
UG-4110: DS1865速查指南1/4/2008PDF76K
-
使用DS1863/DS1865的内部校准和右移位(可扩展动态范围)增强ADC性能3/28/2007
-
APD非线性响应补偿1/10/2010
-
DS1863、DS1865、DS1875:如何与MAX3736紧凑型激光驱动器连接9/5/2008
-
如何在手动模式下设置DS1863/DS1865 PON控制器的偏置DAC7/8/2008
-
Side-by-Side Comparison of Fiber-Monitoring and Control ICs12/4/2006
