特性
- 输入启动电压范围： 2.15 V至6.50 V
- 工作电压低至2.00 V
- 超低静态电流：260 nA（无负载）
- 可选输出电压范围：1.2 V至3.6 V（或0.8 V至5.0 V）
5.0 V) - 全温度范围输出精度：±2.5%
- 可选迟滞模式或脉冲宽度调制（PWM）工作模式
- 迟滞模式下，输出电流最高达50 mA
- VINOK标志用于监测输入电压
- 超快停止开关控制
- 100%占空比工作模式
- 快速输出放电(QOD)选项
- 欠压闭锁(UVLO)、过流保护(OCP)和热关断(TSD)保护
- 10引脚、3 mm × 3 mm LFCSP封装
- 工作结温范围：−40°C至+125°C
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADP5304的工作输入电压范围为2.15 V至6.50 V，因此可使用多个碱性、NiMH和锂电池或高阻抗电源。 输出电压可通过外部VID电阻接地在为0.8 V至5.0 V范围内选择。 整个解决方案仅需四个小型外部元件。
ADP5304通过以MODE引脚接地采用迟滞模式工作。 在迟滞模式下，稳压器实现出色的效率，功耗小于1 mW，输出电流高达50 mA。 该器件可以实现极其高效的电源管理，可从高阻抗电池或能量采集器采集少量的能源，以便为传统电容或超级电容充电。
ADP5304集成了具有工厂可编程基准电压源的超低功耗比较器，用于监测输入电源电压。 基准电压具有迟滞，是关闭和开启开关的阈值，因而允许使用高阻抗电源。
ADP5304的其它重要特性包括单独使能和输出放电功能(QOD)。 另外还有过流保护、热关断(TSD)和输入欠压闭锁(UVLO)等安全特性。
ADP5304采用10引脚、3 mm × 3 mm LFCSP封装，额定工作温度范围为−40度至+125度结温范围。
应用- 能源（煤气、水）计量
- 能量采集应用
- 便携式和电池供电设备
- 医疗应用
- “保持有效”电源
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP5304
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
电子书 1
模拟对话 1
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADP5304ACPZ-1-R7 |
10-Lead LFCSP (3mm x 3mm)
|
|
|
| ADP5304ACPZ-2-R7 |
10-Lead LFCSP (3mm x 3mm)
|
|
- ADP5304ACPZ-1-R7
- 引脚/封装图-中文版
-
10-Lead LFCSP (3mm x 3mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP5304ACPZ-2-R7
- 引脚/封装图-中文版
-
10-Lead LFCSP (3mm x 3mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
12月 4, 2015
- 15_0216
ADP5300,ADP5301,ADP5302,ADP5303,ADP5304 Die Revision
ADP5304ACPZ-1-R7
量产
ADP5304ACPZ-2-R7
量产
根据型号筛选
产品型号
产品生命周期
PCN
12月 4, 2015
- 15_0216
ADP5300,ADP5301,ADP5302,ADP5303,ADP5304 Die Revision
软件和型号相关生态系统
评估套件 1

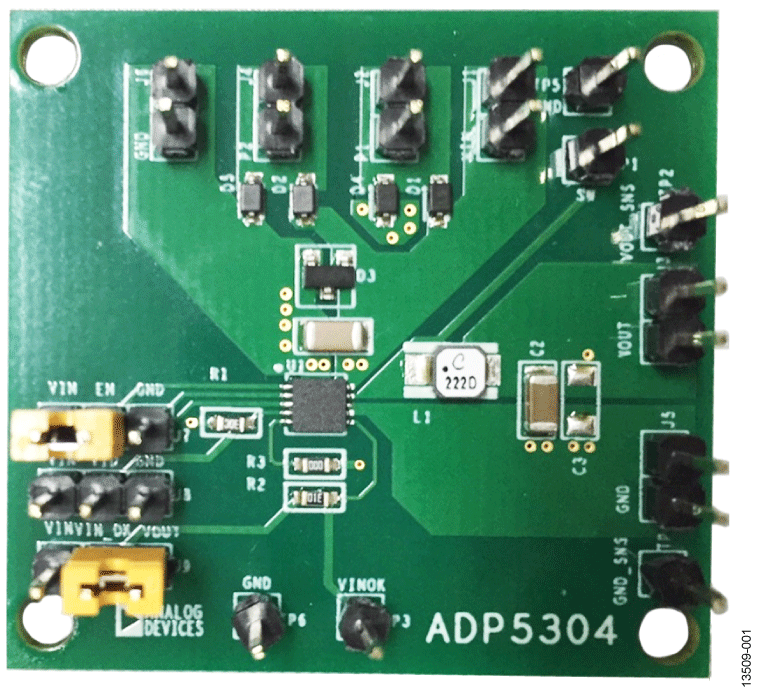

EVAL-ADP5304
ADP5304评估板
产品详情
ADP5304是一款超低功耗、同步降压DC-DC调节器，采用10引脚LFCSP封装。ADP5304输入电压为2.15 V至6.50 V，集成功率开关、同步整流器和内部补偿功能，只需极少的外部元件便可实现高效解决方案。
集成全桥式整流器的ADP5304评估板同时支持AC和DC电压电源，并可将输入电压调整为最大功率点VINOK预设阈值。
ADP5304评估板可轻松评估该器件。本用户指南描述如何快速设置评估板，以收集性能数据。
ADP5304数据手册提供ADP5304的完整信息，使用评估板时应同时参考用户指南与数据手册。
