ADP5140

适合汽车应用的电源管理IC

更多 showmore-icon

: 预发布 tooltip
: 预发布 tooltip
产品详情
特性
  • 降压调节器
    • BUCK1,使用 DVS 时的最大连续输出电流范围为 2.5 A
    • BUCK2,使用可调输出电压时的最大连续输出电流范围为 2.5 A
    • BUCK3,使用可调输出电压时的最大连续输出电流范围为 3 A
    • BUCK4,使用低噪声输出时的最大连续输出电流范围为 3 A
  • 升压稳压器:固定 5 V 输出,400 mA 输出电流范围
  • 具有低噪声输出的七个 LDO 稳压器
    • LDO1:300 mA
    • LDO2:2.3 A
    • LDO3:1.4 A
    • LDO4:1.2 A
    • LDO5:500 mA
    • LDO6:50 mA
    • LDO7:400 mA
  • 2.2 MHz(典型值)开关频率
  • 同步输入或输出
  • 降压稳压器之间错相
  • 所有稳压器具有集成软启动和补偿
  • 所有电源轨具有过流和热保护
  • 2 个窗口电压监控器
  • 具有脉冲检测的 2 个窗口看门狗
  • 一个 QA 监控
  • 唤醒输入
  • 用于控制和诊断的 SPI
  • RESETFAULTSTATUS 输出

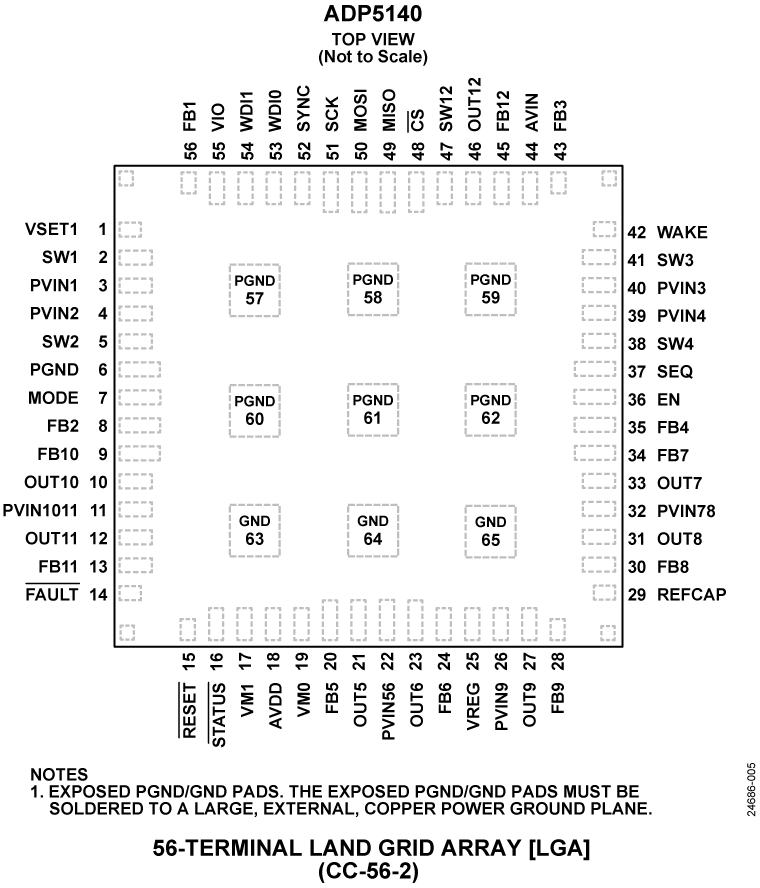

  • 56 端子 LGA
  • AEC-Q100 适用于汽车应用
更多细节
show more Icon

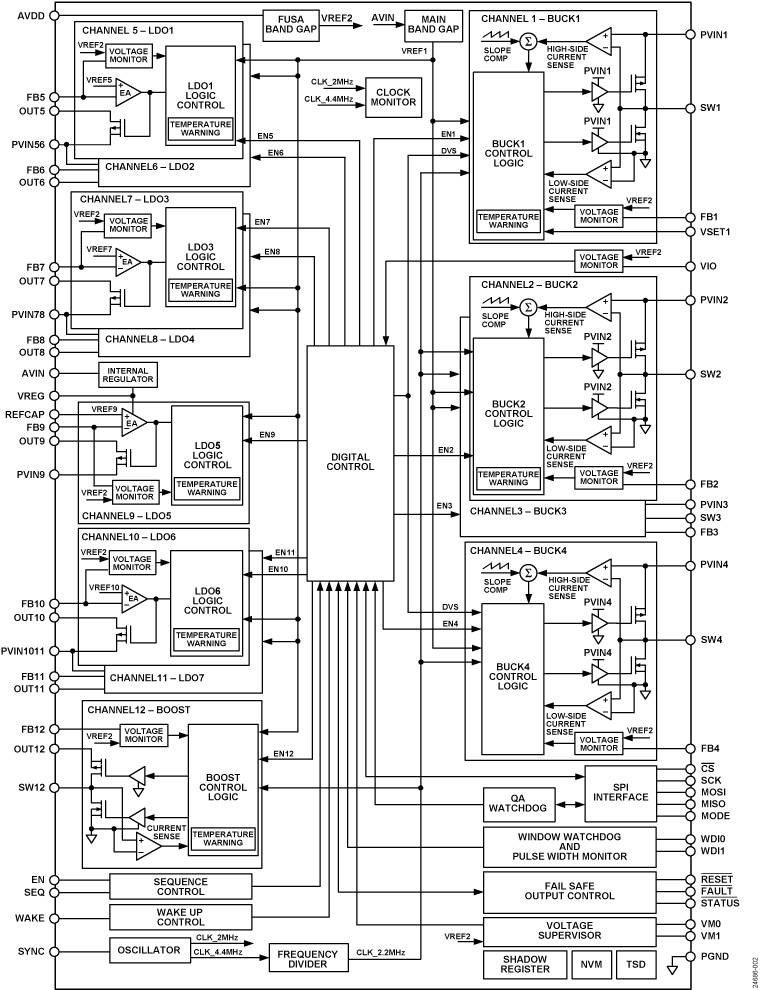

ADP5140集成了四个高性能、同步降压稳压器(BUCK1至BUCK4)、一个升压稳压器和七个低噪声、低压差(LDO)稳压器(LDO1至LDO7)。降压稳压器支持2.7 V至5.5 V的输入电压并提供2.5 A至3 A的输出电流。升压稳压器提供5 V固定输出和400 mA负载电流。七个LDO为系统提供干净的输出电压。LDO5提供可用于为噪声敏感负载供电的低噪声输出。

ADP5140在2.2 MHz的固定开关频率(fSW)下运行,也可同步至同步范围为1.9 MHz至2.4 MHz的外部时钟,此频率范围超出了调幅(AM)频段。四个降压型稳压器以90°异相运行以减小输入纹波电流和输入电容器尺寸,从而降低了系统电磁干扰(EMI)。

所有稳压器均集成了内部补偿功能以简化设计。内部软启动电路和上电排序功能减小了输入冲击电流。

每个电压轨由内部监控,并通过RESETFAULTSTATUS引脚向系统报告任何故障事件。两个窗口看门狗(WD0和WD1)和一个问答(QA)看门狗可监测系统中的处理器或其他器件以确保检测到任何软件或硬件错误。ADP5140集成了用于系统控制和诊断的串行外设接口(SPI)。

其他的保护功能包括限流保护、过压保护、欠压保护和热关断(TSD)。

ADP5140的工作结温范围为-40°C至+150°C,采用56引脚栅格阵列封装(LGA)。

应用

  • 先进驾驶员辅助系统(ADAS)
  • 汽车电子器件
  • 信息娱乐系统
  • 工业与仪器仪表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP5140WACCZ-R7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

EVAL-ADP5140

评估用于汽车应用的 ADP5140 电源管理 IC

zoom

EVAL-ADP5140

评估用于汽车应用的 ADP5140 电源管理 IC

评估用于汽车应用的 ADP5140 电源管理 IC

特性和优点

  • 适用于 ADP5140 的功能完备的评估板
  • 紧凑型解决方案
  • 4 层高玻璃转换温度 (TG),具有卓越的热性能
  • 通过垂直印刷电路尾引脚头部实现连接
  • 电源电压:3.5 V 至 4.1 V(典型值为 3.7 V)
  • Buck2 和 Buck3 稳压器的可调输出
  • Buck1、Buck4、升压和所有 LDO 稳压器的固定输出
  • 固定启动序列
  • 电压监控和看门狗功能
  • RESETFAULTSTATUS 输出
  • SPI 通信协议

产品详情

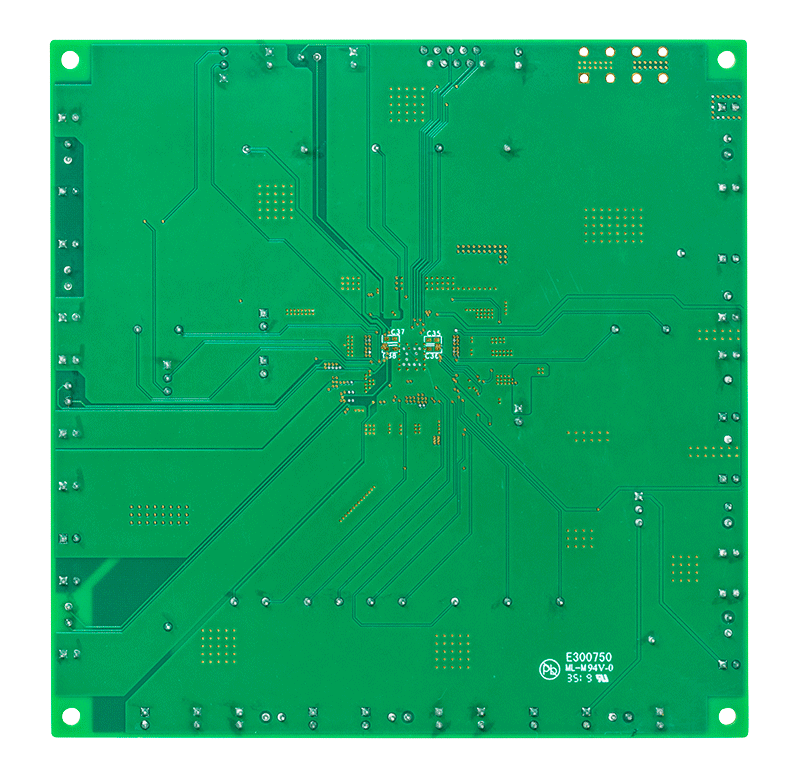

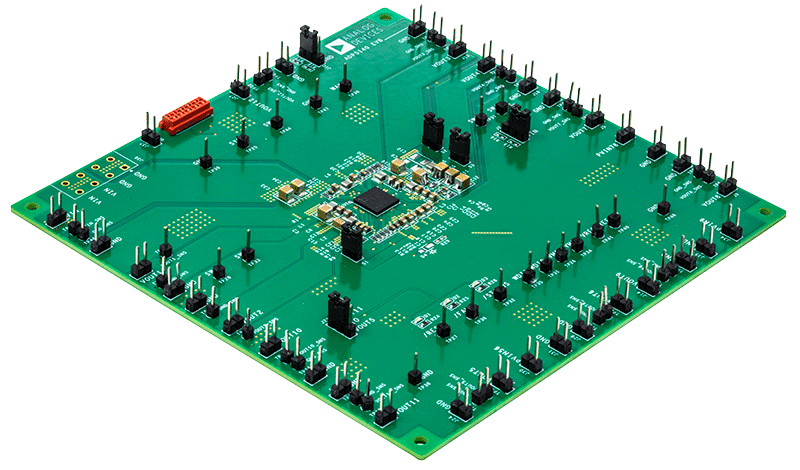

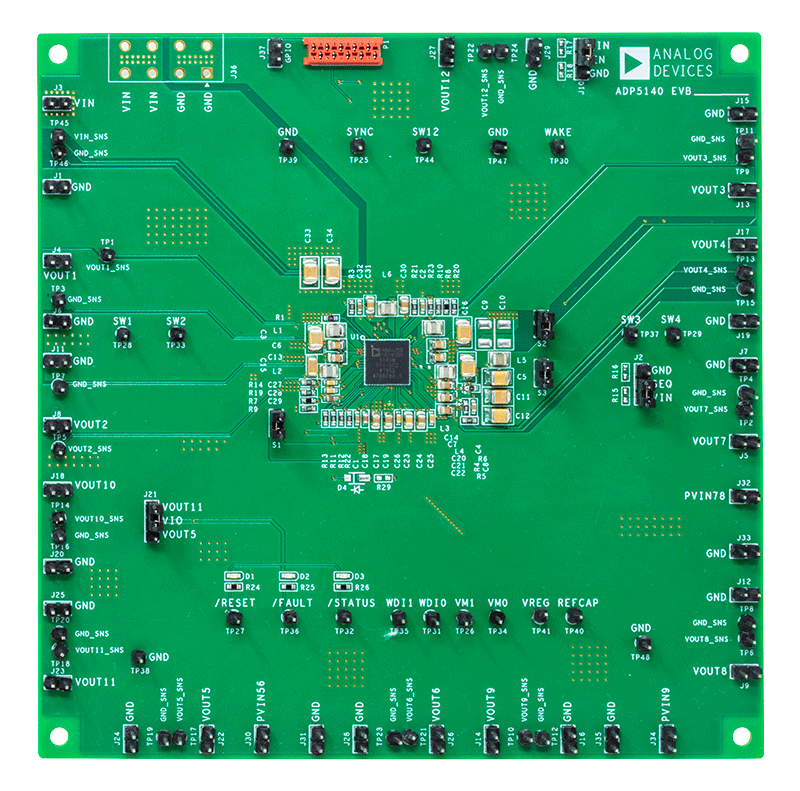

ADP5140-EVALZ 提供一套完整、紧凑的解决方案,具有近乎理想的印刷电路板 (PCB) 布局,可以让用户评估 ADP5140 的性能。

ADP5140-EVALZ、ADP5140 上的主要器件集成了四个高性能同步降压稳压器(Buck1 至 Buck4)、一个升压稳压器和七个低噪声低压差 (LDO) 稳压器(LDO1 至 LDO7)。各电压轨道在内部进行监控,并且通过 RESETFAULTSTATUS 引脚向系统报告故障事件。

ADP5140-EVALZ 为所有稳压器启用并定序了控制,支持每个电压轨道以固定序列启动。

ADP5140-EVALZ 集成了一个串行外围接口 (SPI),以便进行系统控制和诊断。ADP5140-EVALZ 具有相关联的专用图形用户界面 (GUI) 软件,可灵活评估 ADP5140。

有关 ADP5140 的完整详细信息,请参阅 ADP5140 数据手册,在使用 ADP5140-EVALZ 时,必须同时参阅该数据手册和本用户指南。
