概览
优势和特点
- 输入电压范围:2.5 V至5.5 V
- 两个1,200 mA降压稳压器和两个300 mA LDO稳压器
- 24引脚、4 mm × 4 mm LFCSP封装
- 稳压器精度:±1.8%
- 工厂编程设置或外部可调的VOUTx
- 精密使能引脚,使电源时序更简单
- 工厂可选电源良好引脚
- 3 MHz降压工作,支持强制PWM模式和自动PWM/PSM模式
- BUCK1/BUCK2: 输出电压范围0.8 V至3.8 V
- LDO1/LDO2: 输出电压范围0.8 V至5.2 V
- LDO1/LDO2: 输入电压范围:1.7 V至5.5 V
- LDO1/LDO2: 高PSRR、低输出噪声
产品详情
ADP5134集成两个高性能降压稳压器和两个低压差稳压器(LDO), 采用24引脚、4 mm x 4 mm LFCSP封装。降压稳压器的高开关频率支持小型多层外部器件,并使电路板空间降至较小。 当MODE引脚设置为高电平时,降压稳压器以强制脉冲宽度调制(PWM)模式工作。 当MODE引脚设置为低电平时,如果负载高于预定义阈值,则降压稳压器以PWM模式工作; 当负载电流降至预定义阈值以下时,稳压器以省电模式(PSM)工作,以便改善轻负载效率。
为降低输入电容要求,两个降压稳压器以错相工作。 ADP5134 LDO稳压器的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。 在频率高达10 kHz时,ADP5134 LDO稳压器能保持60 dB以上的电源抑制性能,而所需的电压裕量则很低(500 mV)。
ADP5134中的稳压器通过专用使能引脚激活。 可调版本的默认输出电压可以在外部设置,固定电压版本的默认输出电压则可在工厂编程设置;预设值范围广泛。
应用
- 为处理器、特定应用集成电路
(ASIC)、现场可编程门阵列(FPGA)、
射频(RF)芯片组供电 - 便携式仪器仪表和医疗设备 空间受限设备
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

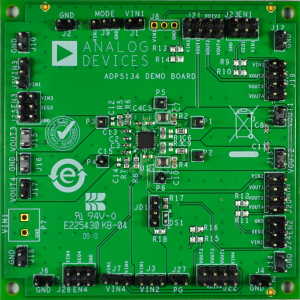

评估套件 (1)
