ADP5053

量产

集成四通道降压调节器和监控电路的电源解决方案

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 宽输入电压范围:4.5 V至15.0 V
  • 输出精度:±1.5%(整个温度范围内)
  • 可调开关频率范围:250 kHz至1.4 MHz
  • 通过工厂熔断器提供可调/固定输出选项
  • 功率调节
    • 通道1和通道2:可编程1.2 A/2.5 A/4 A同步降压调节器,集成低端FET驱动器
    • 通道3和通道4:1.2 A同步降压调节器
  • 单通道8 A输出(通道1和通道2并联使用)
  • 精密使能,0.8 V精确阈值
  • 有源输出放电开关
  • FPWM或自动PWM/PSM选择
  • 频率同步输入或输出
  • 针对OVP/OCP故障提供可选的闩锁保护
  • 所选通道的电源良好指示
  • UVLO、OCP和TSD保护
  • 开漏处理器复位,带外部可调阈值监控
  • 看门狗刷新输入
  • 手动复位输入

ADP5053在一个48引脚LFCSP封装中集成了四个高性能降压调节器、监控电路、看门狗和手动重置功能,可满足严苛的性能和电路板空间要求。器件可直接连接高达15.0 V的输入电压,无需使用前置调节器。

通道1和通道2集成高端功率MOSFET和低端MOSFET驱动器。外部NFET可用于低端功率器件,以优化解决方案的效率并提供1.2 A、2.5 A或4 A的可编程输出电流。以并联配置方式组合通道1和通道2可提供高达8 A的单路输出电流。

通道3和通道4同时集成高端和低端MOSFET,以提供1.2 A输出电流。

ADP5053的开关频率可编程或同步至外部时钟。ADP5053的每个通道均集成一个精密使能引脚,可方便地设置上电时序或改变可调节UVLO阈值。

ADP5053集成用于监控电压电平的监控电路。如果WDI未在预设超时周期内切换,看门狗定时器将生成一个重置信号。可为手动重置功能选择处理器重置模式或者系统电源开/关切换模式。

应用

  • 小型蜂窝基站
  • FPGA和处理器应用
  • 安防和监控
  • 医疗应用

ADP5053
集成四通道降压调节器和监控电路的电源解决方案

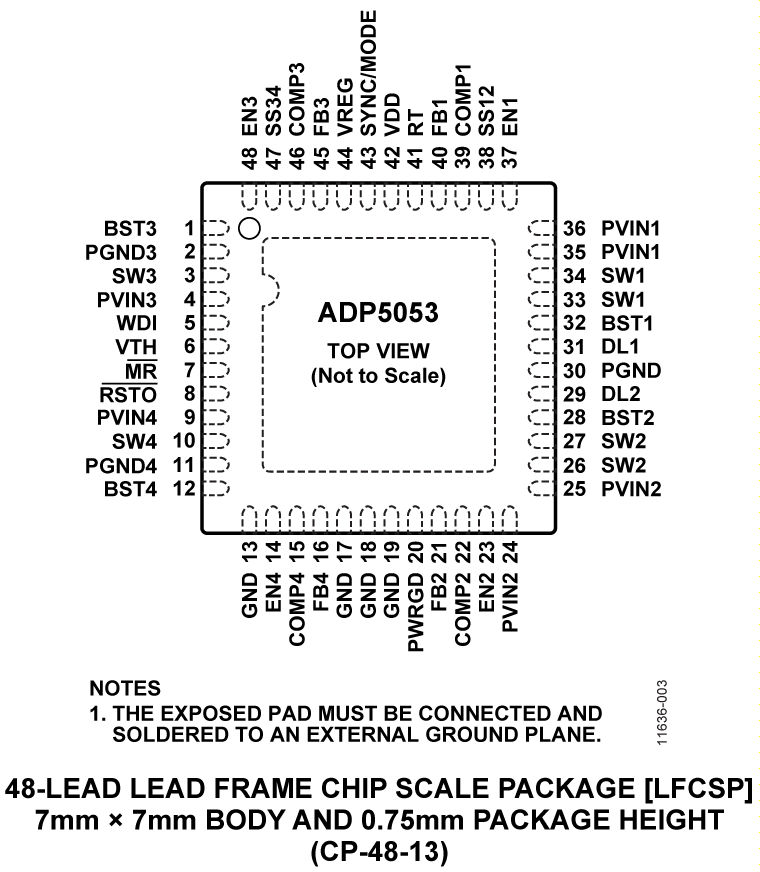

ADP5053 Typical Application Diagram ADP5053 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice


LTspice中提供以下器件型号:

  • ADP5053

ADP505x Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。


评估套件

EVAL-ADP5053

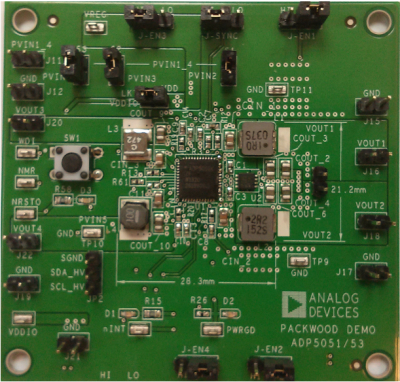

ADP5053评估板
