概览

优势和特点

  • 宽输入电压范围:
    4.5 V至15 V
  • 输出精度:±1.5%(整个温度范围内)
  • 可调开关频率范围:250 kHz至1.4 MHz
  • 可调/固定输出选项,可通过工厂熔丝或I2C接口调节
  • I2C接口,支持故障条件中断
  • 电源调节
    -- 通道1和通道2:可编程1.2 A/2.5 A/4 A同步降压调节器,集成低端FET驱动
    -- 通道3和通道4:
    1.2 A同步降压调节器
    -- 通道5:200 mA低压差(LDO)调节器
  • 8 A单通道输出(通道1和通道2并联工作)
  • 欲了解更多特性,请参考数据手册

产品详情

ADP5050在一个48引脚LFCSP封装中集成了四个高性能降压调节器和一个200 mA低压差(LDO)调节器,可满足严苛的性能和电路板空间要求。器件可直接连接高达15 V的输入电压,无需使用前置调节器。

通道1和通道2集成高端功率MOSFET和低端MOSFET驱动器。外部NFET可用于低端功率器件,以优化解决方案的效率并提供1.2 A、2.5 A或4 A的可编程输出电流。以并联配置方式组合通道1和通道2可提供高达8 A的单路输出电流。

通道3和通道4同时集成高端和低端MOSFET,以提供1.2 A输出电流。

ADP5050的开关频率可编程或同步至外部时钟。ADP5050的每个通道均集成一个精密使能引脚,可方便地设置上电时序或改变可调节UVLO阈值。

ADP5050集成通用LDO调节器,具有低静态电流和低压差特性,提供高达200 mA的输出电流。

可选I2C接口为用户提供灵活的配置选项,包括可调节和固定输出电压选项、结温过热报警、低输入电压检测和动态电压调节(DVS)。

应用

  • 小型蜂窝基站
  • FPGA和处理器应用
  • 安防和监控
  • 医疗应用

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

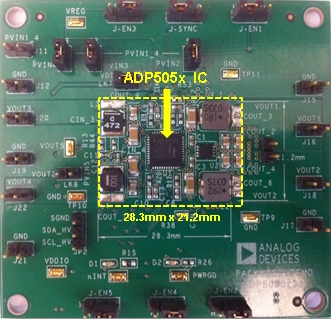

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

ADP5050

设计工具

ADP505x Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
