ADP5042

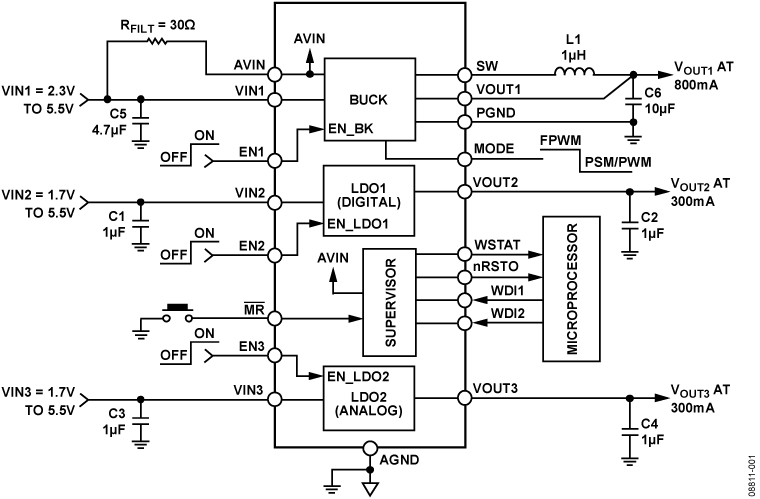

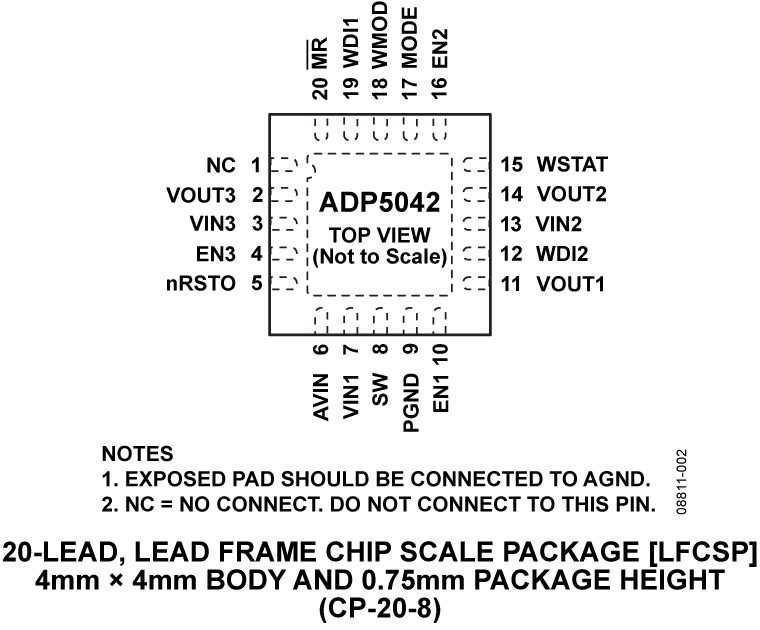

ADP5042在一个20引脚小型LFCSP封装中集成了一个高性能降压调节器和两个低压差调节器(LDO)，可满足严苛的性能和电路板空间要求。

降压调节器的高开关频率支持使用小型多层外部器件，并使所需的电路板空间降至最小。

MODE引脚用于选择降压调节器的工作模式。设为逻辑高电平时，降压调节器以强制PWM模式工作。设为逻辑低电平时，如果负载在标称值左右，则降压调节器以PWM模式工作；当负载电流降至预定义阈值以下时，调节器以省电模式(PSM)工作，以便改善轻负载效率。

ADP5042 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时，两个LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。

各调节器通过对相应的使能引脚施加高电平来激活。ADP5042提供在工厂编程的默认输出电压设置，选择范围广泛。

ADP5042内置电源监控电路，可以监控微处理器系统的电源电压和代码执行完整性。此外还提供上电复位信号。如果微处理器未能在预设超时周期内发出选通脉冲，片内双看门狗定时器能够复位微处理器或者使系统周期供电（看门狗2）。
