概览

优势和特点

  • 主要输入电压范围:2.3 V至5.5 V
  • 两个1,200 mA降压调节器和两个300 mA LDO
  • 24引脚4 mm × 4 mm LFCSP或28引脚TSSOP封装
  • 稳压器精度:±1.8%
  • 工厂编程设置或外部可调的VOUTx
  • 降压工作频率:3 MHz,具有强制PWM和自动PWM/PSM模式
  • BUCK1/BUCK2:输出电压范围0.8 V至3.8 V
  • LDO1/LDO2:输出电压范围0.8 V至5.2 V
  • LDO1/LDO2:低输入电源电压范围1.7 V至5.5 V
  • LDO1/LDO2:高PSRR、低输出噪声

产品详情

ADP5034在一个24引脚4 mm × 4 mm小型LFCSP (QFN)封装中集成了两个高性能降压调节器和两个低压差调节器(LDO),可满足严苛的性能和电路板空间要求。

降压调节器的高开关频率支持小型多层外部器件,并使电路板空间降至最小。当MODE引脚设置为高电平时,降压调节器以强制PWM模式工作。当MODE引脚设置为低电平时,如果负载在标称值左右,则降压调节器以PWM模式工作;当负载电流降至预定义阈值以下时,稳压器以省电模式(PSM)工作,以便改善轻负载效率。

为降低输入电容要求,两个降压器以错相工作。ADP5034 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池续航时间。在频率高达10 kHz时,ADP5034 LDO能保持60 dB以上的电源抑制性能,而所需的电压裕量则很低。

ADP5034中的调节器通过专用使能引脚激活。可调版本的默认输出电压可以在外部设置,固定电压版本的默认输出电压则可在工厂编程设置;预设值范围广泛。

应用
• 适用于处理器、ASIC、FPGA和RF芯片组的电源
• 便携式仪器仪表和医疗设备
• 空间受限器件

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

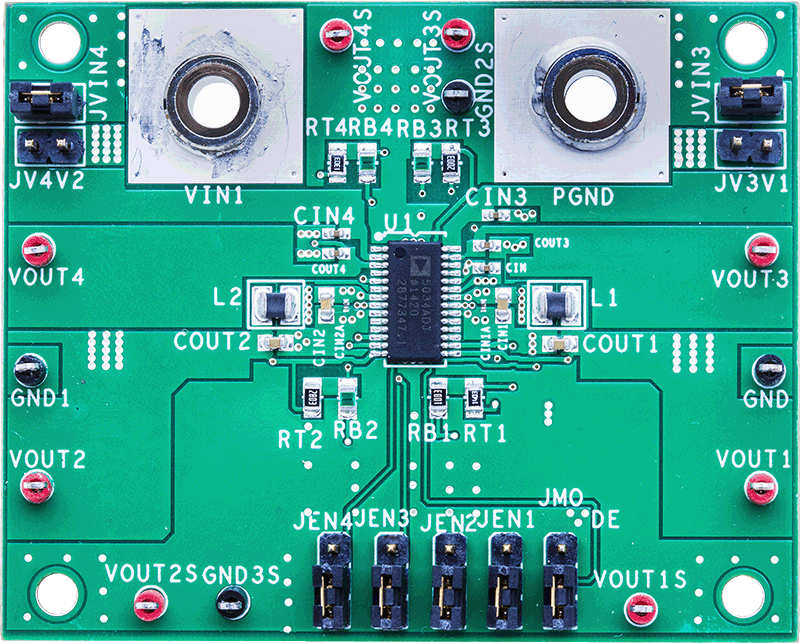

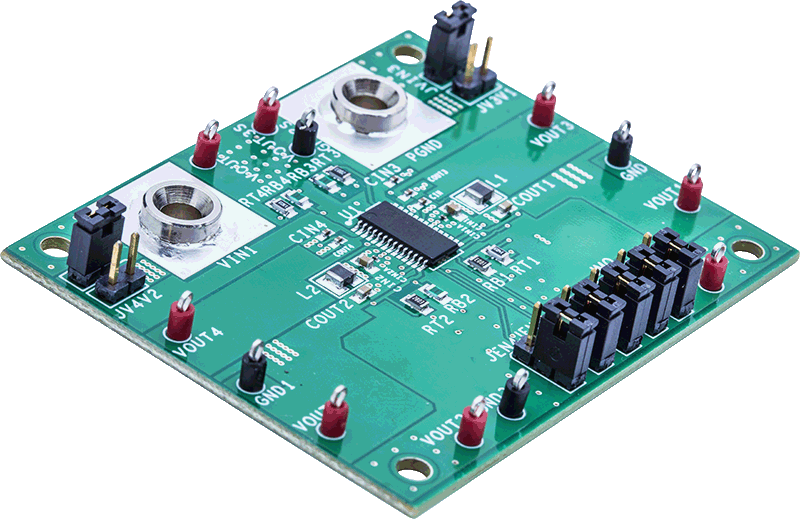

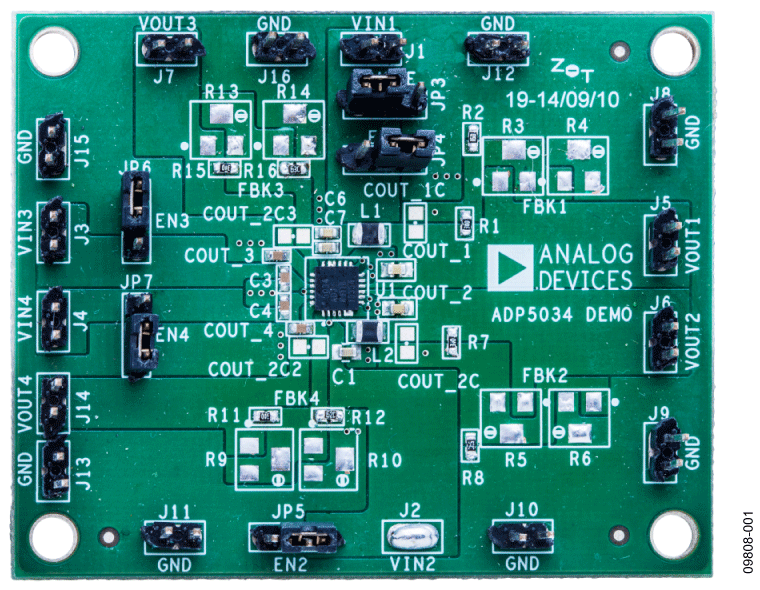

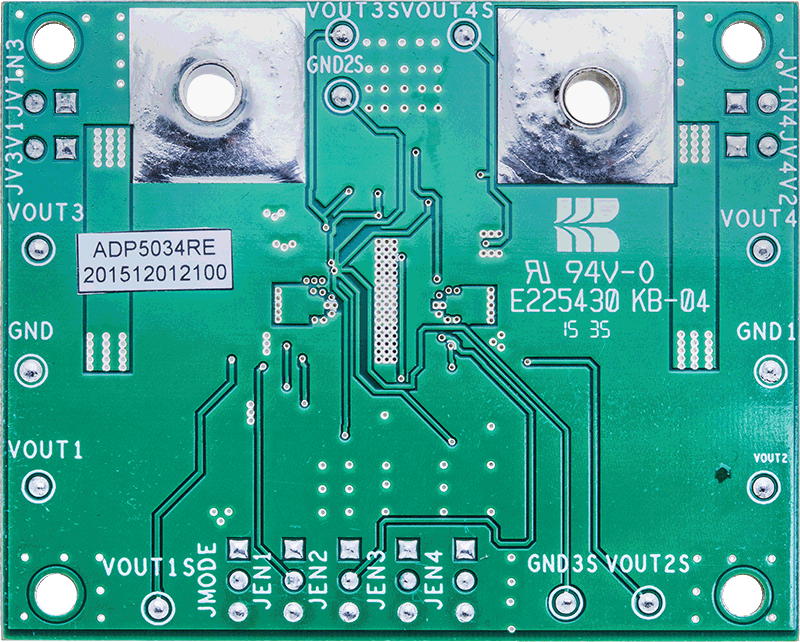

评估套件 (1)
