ADP5033

内置两个300 MA LDO的双通道、3 MHZ、800 MA降压调节器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 输入电压范围:2.3 V至5.5 V
  • 两个800 mA降压调节器和两个300 mA LDO

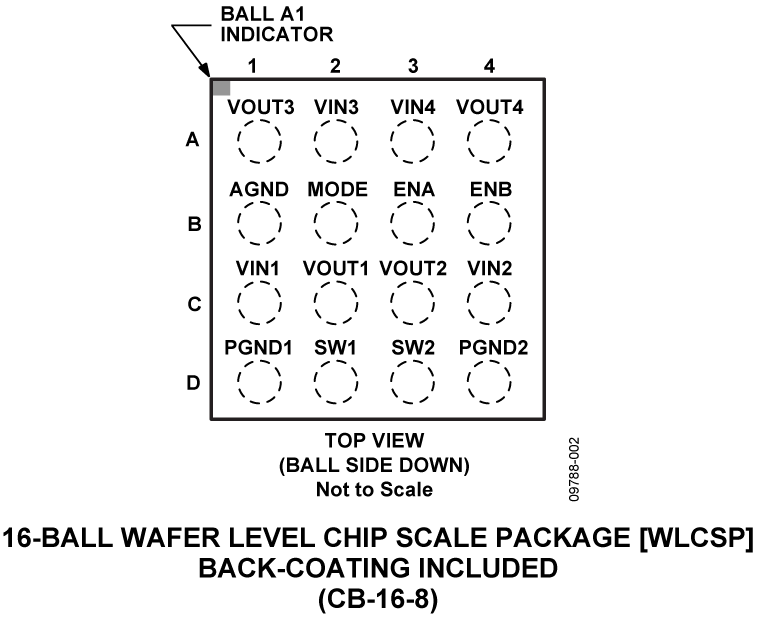

  • 2 mm × 2 mm、16引脚小型WLCSP封装
  • 调节器精度: ±1.8%
  • 工厂可编程VOUTx
  • 3 MHz降压工作,支持强制PWM模式和自动PWM/PSM模式
  • 输出电压范围:0.8 V至3.3 V
  • 输出电压范围:0.8 V至3.3V
  • 低输入电源电压范围:1.7 V至5.5 V
  • 高PSRR、低输出噪声

更多细节
show more Icon
ADP5033在一个16引脚小型2 mm × 2 mm WLCSP封装中集成了两个高性能降压调节器和两个低压差调节器(LDO),可满足严苛的性能和电路板空间要求。

降压调节器的高开关频率支持小型多层外部器件,并使电路板空间降至较小。当MODE引脚设置为高电平时,降压调节器以强制PWM模式工作。当MODE引脚设置为低电平时,降压调节器以强制节能模式(PSM)工作。当负载接近标称值且负载电流降至预定义阈值以下时,调节器以PSM模式工作,以便改善轻负载效率。

为降低输入电容要求和噪声,两个降压器以错相工作。

ADP5033 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时,ADP5033 LDO能保持60 dB以上的电源抑制性能,而所需的电压裕量则很低。

ADP5033中的调节器通过ENA和ENB引脚激活。ENA和ENB控制的具体通道由工厂编程设定。对使能引脚施加高电平将激活调节器。默认输出电压可在工厂编程设置,选择范围广泛。

应用

  • 适用于处理器、ASIC、FPGA和RF芯片组的电源
  • 便携式仪器仪表和医疗设备
  • 空间受限器件

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP5033ACBZ-1-R7
  • HTML
  • HTML
ADP5033ACBZ-10-R7
  • HTML
  • HTML
ADP5033ACBZ-11-R7
  • HTML
  • HTML
ADP5033ACBZ-12-R7
  • HTML
  • HTML
ADP5033ACBZ-2-R7
  • HTML
  • HTML
ADP5033ACBZ-3-R7
  • HTML
  • HTML
ADP5033ACBZ-4-R7
  • HTML
  • HTML
ADP5033ACBZ-5-R7
  • HTML
  • HTML
ADP5033ACBZ-6-R7
  • HTML
  • HTML
ADP5033ACBZ-7-R7
  • HTML
  • HTML
ADP5033ACBZ-8-R7
  • HTML
  • HTML
ADP5033ACBZ-9-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 28, 2012

- 11_0175

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 28, 2012

- 11_0175

arrow down

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

EVAL-ADP5033

ADP5033评估板

zoom

EVAL-ADP5033

ADP5033评估板

产品详情

ADP5033评估板是一款双降压调节器和双LDO解决方案,支持评估ADP5033。该评估板提供标准电压选项。

ADP5033采用专有高速电流模式、恒频PWM控制方案,具有出色的稳定性和瞬态响应。为确保便携式应用的电池使用时间较长,ADP5033提供省电模式(PSM),在小负载条件下可降低开关频率,此外还提供可将工作模式更改为固定PWM的选项。3 MHz开关频率可较大程度地减小外部元件的尺寸。

ADP5033 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。
