ADP5024

双通道、3 MHZ、1,200 MA降压调节器和300 MA LDO

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 主要输入电压范围:2.3 V至5.5 V
  • 两个1200 mA降压调节器和一个300 mA LDO
  • 24引脚4 mm × 4 mm LFCSP封装
  • 调节器精度: ±1.8%
  • 工厂编程设置或外部可调的VOUTx
  • 3 MHz降压工作,支持强制PWM模式和自动PWM/PSM模式
  • BUCK1/BUCK2:输出电压范围0.8 V至3.8 V
  • LDO:输出电压范围0.8 V至4.75 V
  • LDO:低输入电源电压范围1.7 V至5.5 V
  • LDO:高PSRR、低输出噪声

更多细节
show more Icon

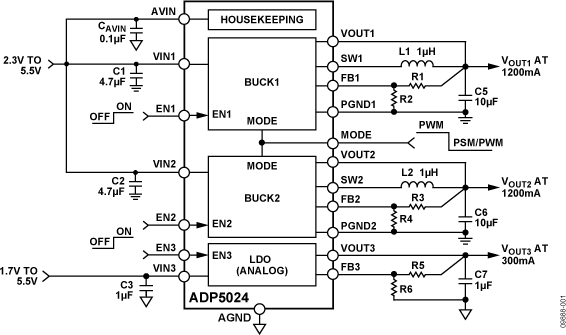

ADP5024在一个24引脚4 mm × 4 mm小型LFCSP封装中集成了两个高性能降压调节器和一个低压差调节器(LDO),可满足严苛的性能和电路板空间要求。

降压调节器的高开关频率支持小型多层外部器件,并使电路板空间降至较小。当MODE引脚设置为高电平时,降压调节器以强制PWM模式工作。当MODE引脚设置为低电平时,如果负载电流高于预定义阈值,则降压调节器以PWM模式工作;当负载电流降至预定义阈值以下时,调节器以省电模式(PSM)工作,以便改善轻负载效率。

为降低输入电容要求,两个降压器以错相工作。LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时,ADP5024 LDO能保持60 dB以上的电源抑制性能,而所需的电压裕量则很低。

ADP5024中的调节器通过专用使能引脚激活。可调版本的默认输出电压可以在外部设置,固定电压版本的默认输出电压则可在工厂编程设置;预设值范围广泛。

应用

  • 适用于处理器、ASIC、FPGA和RF芯片组的电源
  • 便携式仪器仪表和医疗设备
  • 空间受限器件
  • 产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    ADP5024ACPZ-1-R7
    • HTML
    • HTML
    ADP5024ACPZ-2-R7
    • HTML
    • HTML
    ADP5024ACPZ-R2
    • HTML
    • HTML
    ADP5024ACPZ-R7
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    8月 6, 2014

    - 13_0230

    Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

    ADP5024ACPZ-1-R7

    量产

    ADP5024ACPZ-2-R7

    量产

    ADP5024ACPZ-R2

    量产

    ADP5024ACPZ-R7

    量产

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    8月 6, 2014

    - 13_0230

    arrow down

    Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

    ADP5024ACPZ-1-R7

    量产

    ADP5024ACPZ-2-R7

    量产

    ADP5024ACPZ-R2

    量产

    ADP5024ACPZ-R7

    量产

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    reference details image

    EVAL-ADP5024

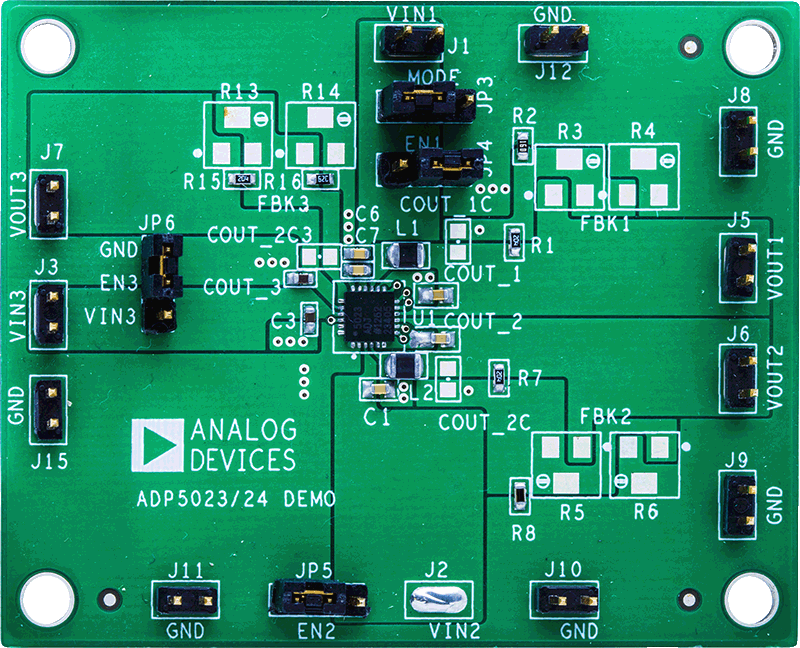

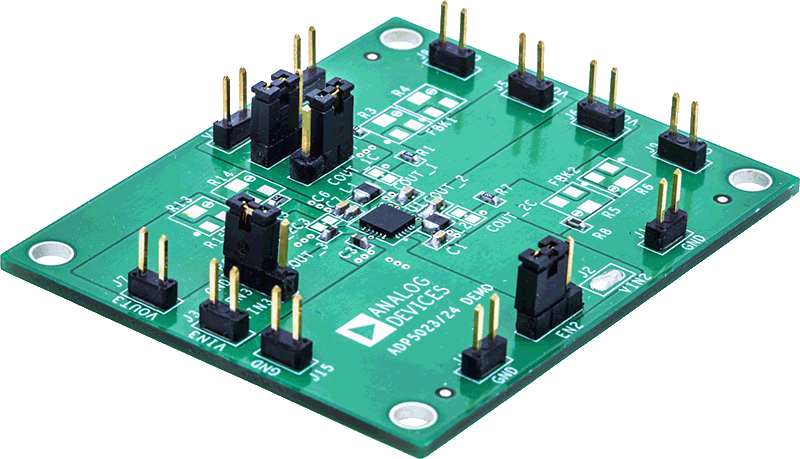

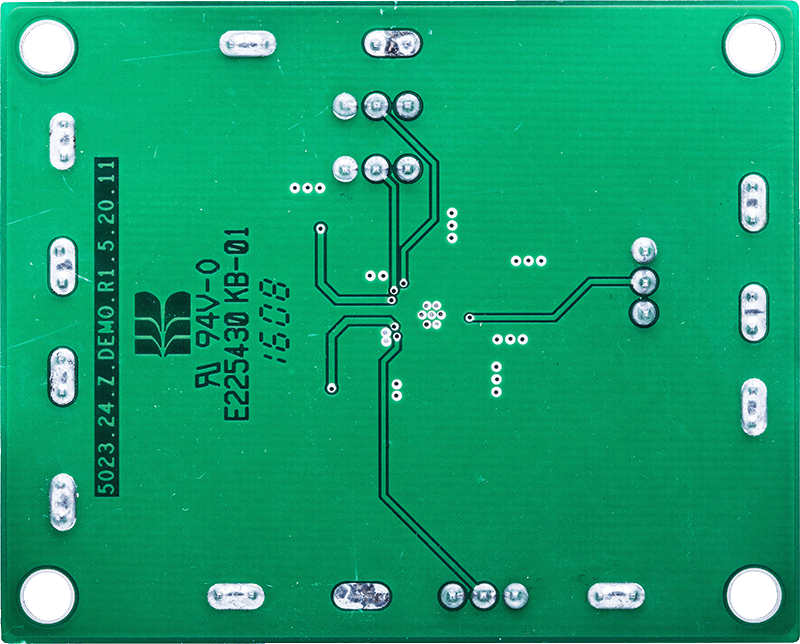

    ADP5024评估板

    zoom

    EVAL-ADP5024

    ADP5024评估板

    ADP5024评估板

    特性和优点

    • Full featured evaluation boards for the ADP5024
    • Standalone capability
    • Simple device measurements, including line and load regulation, demonstrable with
      • A single voltage supply
      • A voltmeter
      • An ammeter
      • Load resistors
    • Easy access to external components
    • Cascading options to supply the low dropout (LDO) regulator from either buck regulator
    • Dedicated enable option for each channel
    • Mode option to change buck regulators from power save mode (PSM) to pulse-width modulation (PWM) operation

    产品详情

    ADP5024采用24引脚、4 mm × 4 mm LFCSP封装。ADP5023/ADP5024为3通道器件,共用一个PCB评估板。


    ADP5024评估板,ADP5024CP-EVALZ集成两个降压型调节器,两个LDO调节器支持对ADP5024的评估。评估板提供可调节电压选项。


    有关ADP5024的完整详情,可同时参考产品数据手册和本评估板用户指南。
