特性
- 可调节开关频率：300 kHz至1 MHz
- 可调节输出：最低至0.6 V
- 外部同步频率范围：300 kHz至1 MHz
- 宽输入电压范围：4.5 V至36 V
- 开漏电源良好指示
- 最大负载电流：1 A
- 最短导通时间：50 ns
- 欲了解更多特性，请参考数据手册
- 精密使能输入引脚
- 脉冲跳跃模式或强制固定频率模式
- 输出电压精度：±1%
- 高效率：最高可达94%
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
输出电压可在0.6 V至0.9 × VIN之间调节。该器件同时针对高端和低端设备集成低电阻N沟道MOSFET，可实现高效率。
开关频率可用外部电阻在300 kHz至1 MHz范围内调节。另外，ADP2442还有一个精确的电源良好(PGOOD)开漏输出信号。
它提供灵活的外部时钟同步功能。开关频率可同步至施加于SYNC/MODE引脚上的外部时钟。ADP2442还可配置为工作在强制固定频率模式，以便降低EMI；或工作在节能模式，以便降低轻载时的开关损耗。
ADP2442使用打嗝模式保护IC不受短路或输出端过流情况影响。内部软启动可限制多种负载电容启动时的浪涌电流。其它重要特性包括输入欠压闭锁(UVLO)、热关断(TSD)和精密使能(EN)，亦可用于逻辑电平关断输入。
ADP2442采用3 mm × 3 mm、12引脚LFCSP封装，额定工作温度范围为−40°C至+125°C结温范围。
应用
- 终端负载应用
- 分布式电源系统
- 工业控制电源
- 标准供电轨转换至24 V/12 V/5 V/3.3 V
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP2442
文档
筛查
1 应用
-
全部
-
应用笔记
-
数据手册
-
用户手册
-
技术文章
-
全部
-
英文
-
中文
-
日文
数据手册
2
应用笔记
3
用户手册
1
技术文章
2
1.72 M
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
用户手册 1
应用笔记 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADP2442ACPZ-R7 |

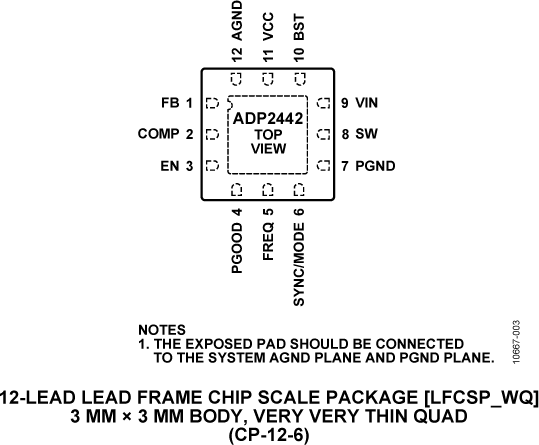

12-Lead LFCSP (3mm x 3mm w/ EP)
|
|
- ADP2442ACPZ-R7
- 引脚/封装图-中文版
-
12-Lead LFCSP (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
8月 6, 2014
- 13_0223
Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China
根据型号筛选
产品型号
产品生命周期
PCN
8月 6, 2014
- 13_0223
Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China
软件和型号相关生态系统
评估套件 2
EVAL-ADP2442
ADP2442 Evaluation Board
特性和优点
- Full featured evaluation board for the ADP2442
- Configurable synchronous step-down dc-to-dc switching regulator
- Operating voltage range: VIN = 6 V to 36 V
- Output voltage: 5 V or adjustable
- 1 A maximum load
- Switching frequency: 500 kHz or adjustable switching frequency of 300 kHz to 1 MHz
- Power saving mode at light load
- Precision enabled input pin
- Current limit protection
- Power good output
- SYNC/MODE pin for external synchronization or mode selection
- 53 mm × 53 mm board size
产品详情
The ADP2442-EVALZ evaluation board is a complete, dc-to-dc switching regulator design based on the ADP2442, a configurable, 1 A, synchronous, step-down dc-to-dc regulator.
The ADP2442 is a synchronous, step-down dc-to-dc switching regulator that uses a current mode pulse-width modulation (PWM) control scheme. The ADP2442 can be configured for pulse skip mode at light load or forced PWM mode. The power switch and synchronous rectifier are integrated for minimal external part count and high efficiency. The ADP2442 is optimized for operation with small ferrite core inductors and ceramic capacitors to deliver the maximum output power per square millimeter of the printed circuit board (PCB) area.
The ADP2442-EVALZ is available with 5 V at a 1 A output, with a switching frequency set to 500 kHz. If needed, the ADP2442- EVALZ configuration can be modified by changing the values of the appropriate passive components.
Complete specifications for the ADP2442 device can be found in the ADP2442 data sheet, which is available from Analog Devices, Inc., and should be consulted in conjunction with this user guide when using the evaluation board.
AD-FMCADC7-EBZ
ADL5567和AD9625模拟信号链评估和集成VCO的ADF4355-2宽带频率合成器
产品详情
AD-FMCADC7-EBZ是一款单通道高速数据采集板，集成了12位、单通道AD9625 (ADC采样速率：2500 MSPS)和驱动转换器的低失真、4.8 GHz、差分放大器ADL5567。FMC尺寸形式支持JESD204B高速串行接口。使用集成VCO的片上ADF4355-2宽带PLL支持所有时钟。该产品设计用于DC至1.8GHz的宽带模拟信号采样。AD9625将宽输入带宽、高采样速率和出色的线性度等特性融于一身，非常适合于频谱分析仪、数据采集系统以及各式军工电子应用。
此板符合大多数FMC规格的机械尺寸、安装孔位等要求。虽然该板确实符合大多数FMC规格要求，但它不能用作现成的商用(COTS)板。如果需要可供立即集成的商用产品，请咨询FMC制造商并查阅FMC规格(ANSI/VITA 57.1)。
该板针对配合Xilinx开发系统使用的ADI参考设计。ADI提供完整的源代码（HDL和软件）以重新创建这些项目（减去由FPGA供应商提供的、我们所用的IP），但所供信息可能不足以将其连接至自定义平台。
该板专门针对放大器模拟输入上通过转换器信号链的真直流耦合而设计。从而产生尽可能宽的适合AD-FMCADC7-EBZ的频谱。
参考设计包括通过JESD204B串行接口和SPI接口采集器件数据。样本写入外部DDR-DRAM中。它允许通过SPI编程器件并监控其内部寄存器。
工具及仿真模型 4
Lt Spice
SIMPLIS Models 1
ADP244x Buck Regulator Design Tool
ADP244x Inverting Buck-Boost Design Tool
