ADP2380

量产

20 V、4 A同步降压稳压器，集成低端驱动器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 180°反相同步
  • 可编程UVLO
  • 可编程开关频率：250 kHz至1.4 MHz
  • 同步至外部时钟：
    250 kHz至1.4 MHz
  • 启动后进入预充电输出
  • 外部补偿
  • 提供外部可调选项的内部软启动
  • 整个温度范围的0.6 V ±1%基准电压
  • 电源良好输出
  • 输入电压：4.5 V至20 V
  • 连续输出电流：4 A
  • 集成44 mΩ的高端MOSFET

ADP2380是一款电流模式控制、同步、降压DC/DC稳压器，集成一个44 mΩ高端功率MOSFET和一个低端驱动器，可提供高效率解决方案。ADP2380采用4.5 V至20 V输入电压工作，可提供4 A的输出电流。输出电压可在0.6 V至输入电压的90%范围内调整。ADP2380的开关频率可以在250 kHz至1.4 MHz范围内进行编程，或者固定于290 kHz或540 kHz。同步功能允许开关频率与外部时钟同步，以便将系统噪声降至最低。

外部补偿和可调软启动提供设计灵活性。电源良好输出提供简单可靠的电源时序。其它特性包括可编程欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)和热关断(TSD)。

ADP2380在-40°C至+125°C的结温范围内工作，采用16引脚TSSOP_EP封装。

应用

  • 通信基础设施
  • 网络和服务器
  • 工业和仪器仪表
  • 医疗保健
  • 中间供电轨转换
  • DC/DC负载点应用
ADP2380
20 V、4 A同步降压稳压器，集成低端驱动器
ADP2380 Functional Block Diagram ADP2380 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADP238x Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

打开工具

ADP238x Inverting Buck-Boost Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

打开工具

评估套件

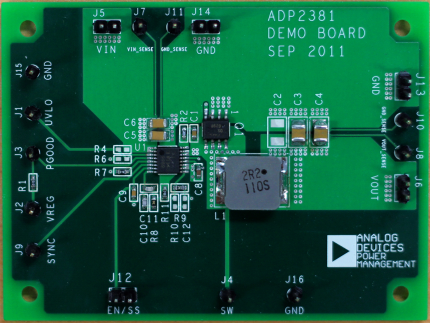

eval board
schematic 1
schematic 2
EVAL-ADP2380/ADP2381

ADP2380/ADP2381 评估板

立即购买 更多内容

特性和优点

  • 输入电压： 4.5 V至20 V
  • 输出电压精度：±1%
  • 集成44 mΩ高端MOSFET
  • 连续输出电流
    4 A，对于ADP2380
    6 A，对于ADP2381
  • 可编程开关频率： 250 kHz至1.4 MHz
  • 同步至外部时钟： 250 kHz至1.4 MHz
  • 180°反相同步
  • 可编程UVLO
  • 电源良好输出
  • 外部补偿
  • 提供外部可调选项的内部软启动
  • 启动后进入预充电输出

产品详情

ADP2380/ADP2381评估板是完整的、4 A/6 A、20 V降压稳压器解决方案，用户可采用近乎理想的印刷电路板(PCB)布局来评估ADP2380和ADP2381的性能。


开关频率可在250 kHz至1.4 MHz范围内进行编程，或可同步至带180°相移的外部时钟，从而实现可堆叠多相功率解决方案。


ADP2380/ADP2381评估板输出预设为3.3 V，且开关频率设置为500 kHz。 不同的输出电压设置可以通过选用合适的无源器件来实现。 环境工作温度范围为−40°C至+85°C。


有关ADP2380和ADP2381调节器的完整详情可参考ADI公司提供的ADP2380和ADP2381数据手册，应同时参阅数据手册和本用户指南。


EVAL-ADP2380/ADP2381
ADP2380/ADP2381 评估板
ADP2381
