概览

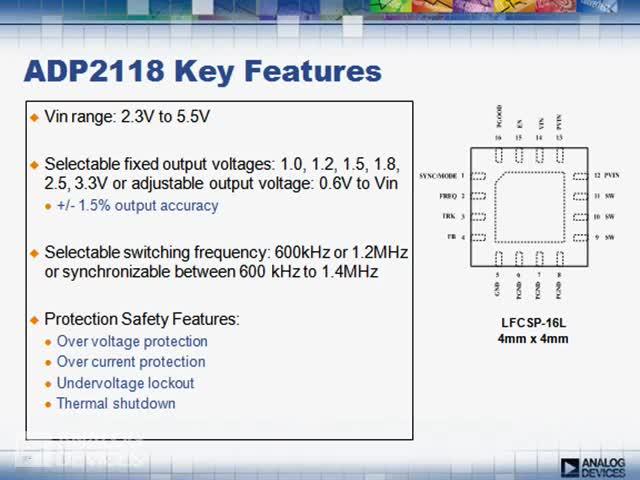

优势和特点

  • 3A 连续输出电流
  • 75 mΩ 和 40 mΩ 集成 FET
  • 输出精度:±1.5%
  • 输入电压范围为:2.3 V 至 5.5 V
  • 输出电压范围为:0.6V 至 VIN
  • 600kHz 或 1.2MHz 固定开关频率
  • 可在 600 kHz 与 1.4 MHz 之间同步
  • 可选同步相移:0° 或 180°
  • 可选 PWM 或 PFM 工作模式
  • 电流模式架构
  • 精密使能输入
  • 电源良好输出
  • 电压跟踪输入
  • 集成软启动
  • 内部补偿
  • 启动进入预充电输出
  • UVLO、 OVP、 OCP 和热关断
  • 采用 16 引脚 4 mm × 4 mm LFCSP 封装
  • ADIsimPower 设计工具支持

产品详情

ADP2118 是一款低静态电流、同步、降压 DC-DC 调节器,采用紧凑型 4mm × 4mm LFCSP 封装。它使用电流模式、恒频脉冲宽度调制(PWM)控制方案,具备出色的稳定性和瞬态响应。在轻负载时,ADP2118 可配置为以脉冲频率调制(PFM)模式工作,以减少开关频率,节省功耗。

ADP2118 采用 2.3 V 至 5.5 V 输入电压工作。ADP2118ACPZ - R7 的输出电压可在 0.6 V 至输入电压(VIN)的范围内调整,ADP2118ACPZ-x.x-R7 则提供多种预设输出电压选项:1.2 V 和 3.3 V。ADP2118 只需极少的外部元件,并提供集成功率开关、同步整流器和内部补偿的高效率解决方案。这款 IC 在禁用时从输入源汲取的电流不到 3μA。其它主要特性包括欠压闭锁(UVLO)、用于限制启动时浪涌电流的集成软启动、过压保护(OVP)、过流保护(OCP)和热关断(TSD)。

应用

  • 负载点转换
  • 通信及网络设备
  • 工业与仪器仪表
  • 消费类电子设备
  • 医疗器械

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

ADP2118-1.0
ADP2118-1.2
ADP2118-1.5
ADP2118-1.8
ADP2118-2.5
ADP2118-3.3
ADP2118-ADJ

设计工具

ADP21xx Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

ADIsimPower™ 稳压器设计工具

这款专家级设计工具只需一分钟左右的时间就能产生定制的DC/DC转换器设计。用户提供5个输入,并选择优化目标:效率、PCB空间、成本或器件数量。输出为完整的原理图、材料清单(BOM)、效率图和性能摘要。这款工具为每个设计提供一份PDF概述文档和一个空白PCB,以帮助用户快速完成原型制作,验证设计目标。
