ADP1876

600kHz双通道输出同步降压PWM控制器加线性调节器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 宽输入范围:2.75 V至20 V
  • 电源级输入电压:1 V至20 V
  • 输出电压范围:0.6 V至90% VIN
  • 线性调节器LDO提供固定输出:1.5 V (150mA)
  • 每个通道25 A以上的输出电流
  • 通过通道间的180º相移降低输入电容
  • -40℃至+85°C范围内的基准电压精度:± 0.85%
  • 集成升压二极管
  • 独立通道精度使能
  • 过流限制保护
  • 外部可编程软启动、斜率补偿和电流检测增益
  • 热过载保护
  • 输入欠压闭锁(UVLO)
  • 电源良好引脚内置上拉电阻

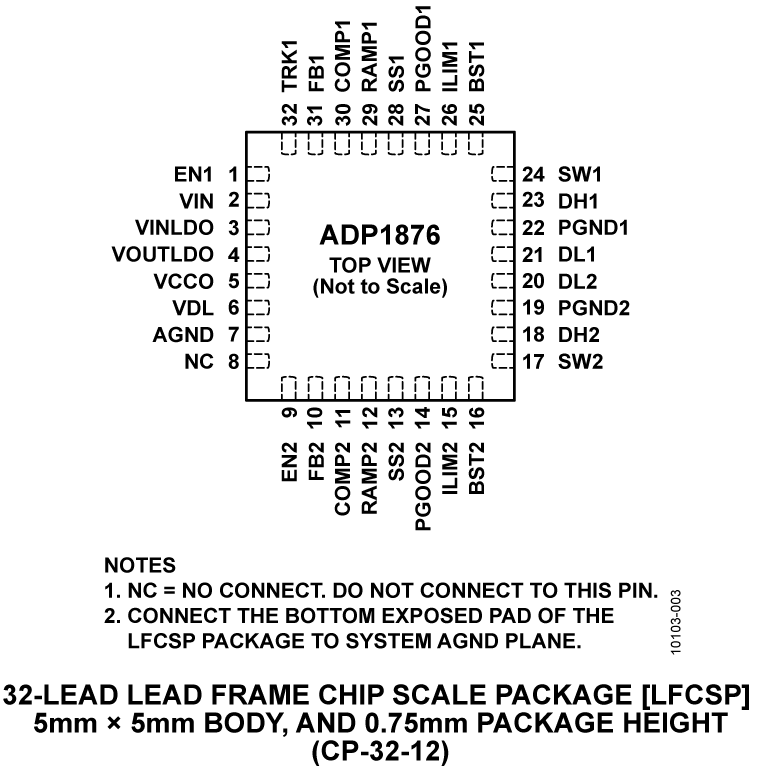

  • 采用32引脚、5 mm × 5 mm LFCSP封装
更多细节
show more Icon

ADP1876是一款双通道输出DCDC同步降压控制器,使用600 kHz固定频率工作,集成驱动器可驱动N沟道功率MOSFET。它通过电流模式改善瞬态响应,并使用谷值电流检测以增强抗扰度。两个PWM输出相移180º,可降低输入电流纹波和所需的输入电容。

它具有高速、高峰值电流驱动及死区优化功能,以实现高能效功率转换。

其它灵活的功能包括外部可编程环路补偿、软启动,电流限值和电流检测增益全部可使用外部元件进行编程。ADP1876集成了升压二极管和电源良好指示,具有欠压闭锁、过流/短路/过温保护等特性。工作温度范围为-40℃至+85°C时,输出电压精度为±0.85%;工作温度范围为-40℃至125℃结温范围时,输出电压精度为±1.5%。该器件采用2.75 V至20 V电源供电,工作温度范围为−40℃至+125℃结温范围,采用32引脚5 mm × 5 mm LFCSP封装。

应用

  • 游戏控制台
  • 电信基站和网络
  • 工业和仪器仪表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP1876ACPZ-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 6, 2017

- 16_0234

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

8月 6, 2014

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 6, 2017

- 16_0234

arrow down

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

8月 6, 2014

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

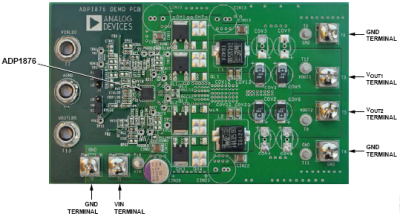

EVAL-ADP1876

ADP1876评估板

zoom

EVAL-ADP1876

ADP1876评估板

ADP1876评估板

特性和优点

  • 输入范围:10 V至20 V
  • 两个输出电压:5 V和1.8 V
  • 输出电流:每通道13 A
  • 开关频率:600 kHz
  • 在PWM下工作
  • 紧凑型、低成本和有效设计

产品详情

ADP1876是一款双通道、降压开关控制器,集成驱动器,可驱动外部N沟道同步功率MOSFET。两路PWM输出相移180º,可降低输入均方根纹波电流,从而使所需的输入电容较小。


此外,ADP1876集成了升压二极管,可减少整体系统成本和元件数量。TADP1876配置为在强制PWM连续导通模式下工作。


ADP1876内置外部可调软启动、输出过压保护、外部可调电流限制、通道1的电源良好和跟踪功能。ADP1876结温范围为–40°C至+85°C时,输出电压精度为±0.85%;结温范围为–40°C至+125°C时,输出电压精度为±1.5%。该控制器采用2.75 V至20 V电源供电,且采用32引脚、5 mm x 5 mm引脚架构芯片级封装(LFCSP)。
