ADM2763E

推荐用于新设计

配备 ±15 kV IEC ESD 的 5.7 kV RMS 隔离型、高工作电压 RS-485 接口收发器

产品模型: 2

Viewing:

概述

5.7 kV rms 信号隔离型 RS-485 接口收发器
符合 DIN V VDE 0884-11 的 1500 V 峰值和直流工作电压
低辐射发射：通过 EN 55032 B 级认证，并在 2 层 PCB 上留有余量
接收器线缆反接智能功能
- 校正 A 和 B 总线引脚上的线缆反接，同时保持全面的接收器故障安全功能
RS-485 接口 A、B、Y 和 Z 总线引脚具有 IEC ESD 保护
- ≥ ±12 kV IEC 61000-4-2 接触放电
- ≥ ±15 kV IEC 61000-4-2 空气放电
低速 500 kbps 数据速率，适用于 EMI 控制
灵活电源输入
- 初级 V_DD1 电源为 1.7 V 至 5.5 V
- 隔离 V_DD2 电源为 3.0 V 至 5.5 V

符合 5V V_DD2 的 Profibus ^®
−40°C 至 +125°C 的宽工作温度范围
高共模瞬变抗扰度：>250 kV/μs
短路、开路和输入悬空接收器失效安全
支持 192 个总线节点（72 kΩ 接收器输入阻抗）
全面支持热插拔控制器（无毛刺上电和关断）
安全和监管审批（申请中）
- CSA 元件验收通知 5A、DIN V VDE V 0884-11、UL 1577, CQC11-471543-2012、IEC 61010-1
16 引脚、宽体 SOIC_W 封装，标准引脚排列的爬电距离和净空为 8.3 mm

ADM2761E/ADM2763E 是速率为500 kbps、隔离电压达5.7 kV_RMS的信号隔离型RS-485收发器，可在双层印刷电路板(PCB)上满足EN 55032 B级辐射发射测试要求，且留有余量。该系列器件符合RS-485与RS-422通信标准。ADM2761E/ADM2763E的隔离屏障具备出色的系统级抗干扰能力，可满足IEC 61000-4-x系列系统级电磁兼容性(EMC)标准要求。该系列器件适用于需要在器件使用寿命内隔离1060 V_RMS和1500 V_DC工作电压的应用。

在RS-485的A、B、Y、Z引脚处，该系列器件可抵御符合IEC 61000-4-2标准的静电放电(ESD)事件，接触放电防护等级≥±12 kV，空气放电防护等级≥±15 kV。ADM2763E具备接收器线缆反接引脚，可快速修正A、B接收器总线引脚上的线缆反接问题，同时保持接收器完整的故障安全性能。

该系列器件针对长线缆低速传输场景进行了优化，最高数据速率达500 kbps。当V_DD2电源提供5 V电压时，凭借高差分输出电压优势，该系列器件能够满足PROFIBUS^® 节点的使用需求。V_DD1 主电源和V_DD2隔离电源均支持宽电压范围，分别为1.7 V至5.5 V和3.0 V至5.5 V。该系列器件提供半双工与全双工两种选择，采用业界标准的16引脚宽体SOIC_W封装，爬电距离与电气间隙均为8.2 mm。

应用

太阳能逆变器
电气测试和测量
采暖、通风和空调(HVAC)网络
工业现场总线
楼宇自动化

产品模型: 2

参考资料

数据手册 1

ADM2761E/ADM2763E: 5.7 kV RMS Isolated, High Working Voltage, RS-485 Transceiver with ±15 kV IEC ESD Data Sheet (Rev.A) 10/13/2025

安全和法规认证 1

Safety and Regulatory Compliance Information 01/28/2016

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADM2763EBRWZ	16-Lead SOIC Wide	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADM2763EBRWZ-RL7	16-Lead SOIC Wide	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 8, 2025 - 25_0065 Update Data Sheet Regulatory Information for Select Isolated CAN, I2C, SPI, USB and RS-485 Products
		PCN25_0065_Form Material_Report Datasheet Specification Comparison
ADM2763EBRWZ	量产
ADM2763EBRWZ-RL7	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
开关稳压器和控制器 3
ADuM6020	推荐用于新设计	低辐射、5 kV 隔离式 DC-DC 转换器
ADuM6028	推荐用于新设计	低辐射、5 kV 隔离式 DC-DC 转换器
ADP2384	量产	20 V、4 A、同步降压DC-DC稳压器
模数转换器(ADC) 3
AD4000	量产	16 位 2 MSPS/1 MSPS/500 kSPS 精密伪差分 SAR ADC

AD4004	推荐用于新设计	16 位 2 MSPS/1 MSPS/500 kSPS 精密伪差分 SAR ADC
AD4008	推荐用于新设计	16 位 2 MSPS/1 MSPS/500 kSPS 精密伪差分 SAR ADC
微控制器 3
ADuCM3027	推荐用于新设计	集成电源管理和128Kb嵌入式闪存的超低功耗ARM Cortex-M3 MCU
ADuCM3029	推荐用于新设计	集成电源管理和256Kb嵌入式闪存的超低功耗ARM Cortex-M3 MCU
ADuCM4050	推荐用于新设计	集成电源管理的超低功耗ARM Cortex-M4F MCU
线性稳压器 1
ADP7118	推荐用于新设计	20 V、200 mA、低噪声、CMOS LDO线性稳压器

工具及仿真模型

IBIS 模型 1

ADM2763E IBIS Model

评估套件

ADM2763E 评估板

立即购买更多内容

特性和优点

ADM2463E 和 ADM2763E 信号隔离型 500 kbps、全双工、RS-485 接口收发器的简化评估
符合 EN 55032 B 类辐射排放标准的双层 PCB
尺寸适合于全双工、16 引脚 SOIC_W 封装，爬电距离和净空大于 8 mm
配有跳线选项的板载 ADP7104 LDO 调节器，用于多种电源配置中的简化评估
通过使用灵活低压的 VDD1 电源线，可与电压低至 1.7 V 的 I/O 节点进行对接。
宽总线电压 VDD2 电源范围为 3 V 至 5.5 V
A、B、Y 和 Z 引脚具有 IEC 61000-4-2 ESD 保护
- ≥±12 kV 接触放电与 ≥±15 kV 空气放电
适用于 TxD 输入信号的 SMA 连接器
可选板载 LTC1799 振荡器，用于提供 TxD 信号
用于连接电源、数字和 RS-485 接口信号的螺丝接线板
数字输入信号可选择启用和禁用跳线
端电极与环回测试的电阻器与尺寸
测量所有信号的测试点

产品详情

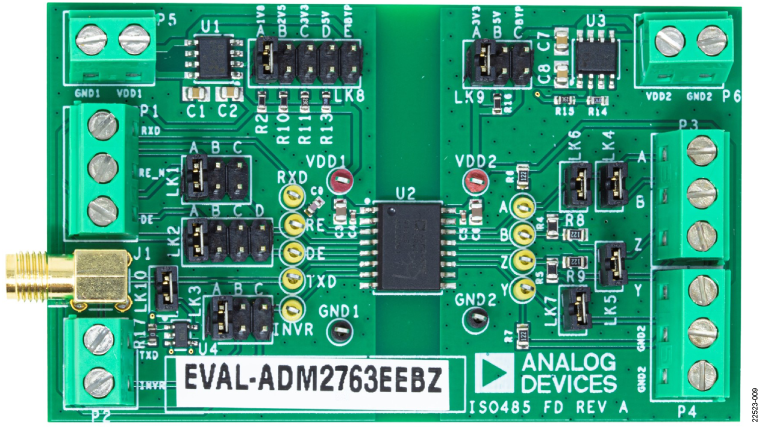

EVAL-ADM2463EEBZ/EVAL-ADM2763EEBZ 可以简单有效地评估 ADM2463E 和 ADM2763E 5.7 kV rms、500 kbps 信号隔离型 RS-485 接口收发器。EVAL-ADM2463EEBZ 和 EVAL-ADM2763EEBZ 的功能相同。图 1 显示了 EVAL-ADM2463EEBZ 评估板，并代表两个评估板。

EVAL-ADM2463EEBZ/EVAL-ADM2763EEBZ 中随附可在单个系统中评估 ADM2463E 和 ADM2763E 套件的选项。可通过评估板上的螺丝接线板，轻松访问数字和 RS-485 接口总线信号。通过板载跳线选项可以配置每个数字输入。

两个板载 ADP7104 低压差（LDO）调节器可接入高达 20 V 的输入电压，并向 VDD1 引脚和 VDD2 引脚输出一系列可选电源电压，并可通过跳线选项进行配置。可以将 LDO 调节器置于旁路，而直接使用外部电源为 ADM2463E 和 ADM2763E 的 VDD1 电源引脚和 VDD2 电源引脚供电。

灵活的 VDD1 引脚初级侧逻辑电源允许该套件在 1.7 V 到 5.5 V 的数字输入/输出 (I/O) 电压下运行，从而可在使用 1.8 V 或 2.5 V 电源时，通过现代节点进行通信。VDD1 引脚也可以由 ADP7104 稳压电源供电。

可采用其他方法向该套件提供传输数据输入 (TxD) 信号。评估板上配有可选的 LTC1799 振荡器，可以进行配置，并为 10 kHz 到250 kHz 范围内的 TxD 数字输入提供时钟信号。通过接线板，可轻松地有线连接微控制器或处理器。为了获得较佳的信号完整性，可以使用板载超小型 A 版 (SMA) 连接器连接外部数据信号。

评估板具有适用于 ADM2463E 和 ADM2763E 全双工、信号隔离型、RS-485 接口收发器的尺寸的 10.10 mm × 10 mm、16 引脚、标准小外形、宽体（SOIC_W）封装。

有关 ADM2463E 和 ADM2763E 的完整详细信息，请参阅 ADM2463E 和 ADM8642 的数据手册。在使用EVAL-ADM2463EEBZ/EVAL-ADM2763EEBZ 时，必须同时参阅本用户指南。

资料

UG-1715: Evaluating the ADM2463E and ADM2763E 500 kbps, 5.7 kV RMS, Signal Isolated, Full Duplex RS-485 Transceivers with ±15 kV IEC ESD
2020/6/26
