概览

优势和特点

  • RF输出频率范围:54 MHz至13,600 MHz
  • 小数N分频频率合成器和整数N分频频率合成器
  • 高分辨率38位模数
  • 工作频率高达125 MHz的鉴频鉴相器(PFD)
  • 参考频率达600 MHz
  • 在−40°C至+85°C范围内维持锁频
  • 低相位噪声电压控制振荡器(VCO)
  • 可编程1/2/4/8/16/32/64分频输出

  • 模拟和数字电源:3.3 V
  • 电荷泵和VCO电源:5 V(典型值)
  • 逻辑兼容性:1.8 V
  • 可编程双模预分频器:4/5或8/9
  • 可编程的输出功率
  • RF输出静音功能
  • 模拟和数字锁定检测
  • ADIsimPLL 设计工具支持


产品详情

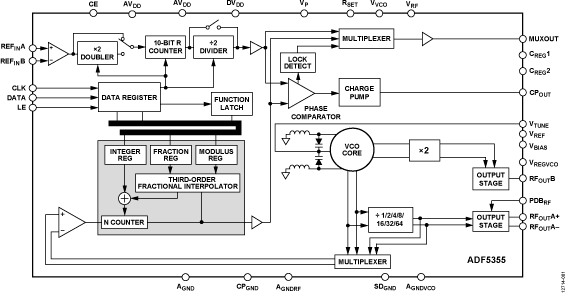

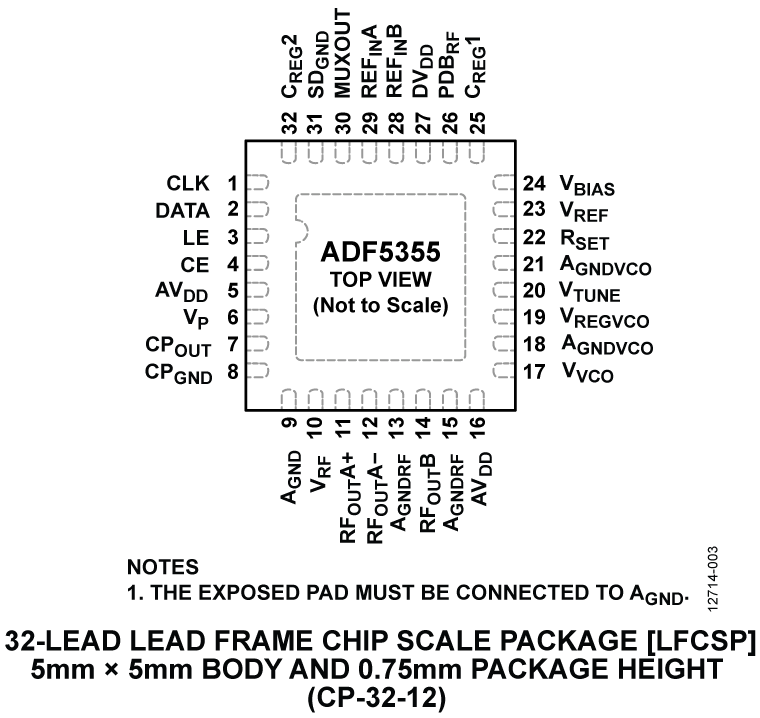

ADF5355结合外部环路滤波器和外部参考频率使用时,可实现小数N分频或整数N分频锁相环(PLL)频率合成器。 该微波宽带VCO设计允许在一个射频(RF)输出实现6.8 GHz至13.6 GHz的工作频率。 其他频率输出的一系列分频器可实现54 MHz至6,800 MHz的工作频率。

ADF5355具有集成VCO,其基波输出频率范围为3400 MHz至6800 MHz。 此外,VCO频率可进行1、2、4、8、16、32或64分频,因此用户可以产生低至54 MHz的RF输出频率。 对于要求隔离的应用,RF输出级可以实现静音。 静音功能既可以通过引脚控制,也可以通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。 ADF5355采用3.15 V至3.45 V的模拟和数字电源工作,并带有4.75 V至5.25 V的电荷泵和VCO电源。此外,ADF5355还内置硬件和软件省电模式。

应用

  • 无线基础设施(W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT)
  • 点到点/点到多点微波链路
  • 卫星/V-SAT
  • 测试设备/仪器仪表
  • 时钟产生

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

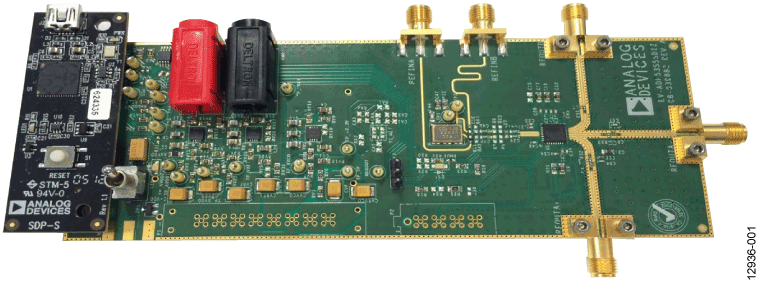

评估套件 (1)

工具及仿真模型

设计工具

ADIsimFrequency Planner Tool

For those developers dealing with integer boundary spurs from Analog’s PLL synthesizers, the best solution is ADIsimFrequencyPlanner. The frequency planner quickly analyzes the PFD frequency for a user’s output requirements and then optimizes the frequency of each output to identify the highest contributing integer boundary spur performance.

ADIsimPLL™

ADIsimPLL 可以对ADI公司的最新高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具,可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动,从而加快上市速度。
