概览
优势和特点
- RF 带宽达6.1 GHz
- 25位固定模数可提供次赫兹频率分辨率
- 频率与相位调制能力
- 频域中的锯齿波和三角波
- 抛物线斜坡
- 斜坡与FSK叠加
- 具有两种不同扫频频率的斜坡
- 斜坡延迟
- 斜坡频率回读
- 斜坡中断
- 2.7 V至3.3 V电源供电
- 独立的电荷泵电源VP可提供扩展的调谐电压
- 可编程电荷泵电流
- 三线式串行接口
- 数字锁定检测
- 关断模式
- 减少周跳以缩短锁定时间
- 在宽带宽内快速锁定模式
- 通过汽车应用认证
产品详情
ADF4158是一款具有调制和波形产生能力的6.1 GHz小数N分频频率合成器，包含25位固定模数，可在6.1 GHz下提供次赫兹频率分辨率。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。该器件内置一个Σ-Δ型小数插值器，能够实现可编程模数小数N分频。INT和FRAC寄存器可构成一个总N分频器(N = INT + (FRAC/225)。ADF4158可用于实现频移键控(FSK)和相移键控(PSK)调制。可用的频率扫描模式也有很多，可在频域内产生各种波形，例如锯齿波和三角波。ADF4158具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。
所有片内寄存器均通过简单的三线式接口进行控制。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。
应用
- 通信基础设施
- 通信测试设备
- 仪器仪表
- FMCW雷达
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

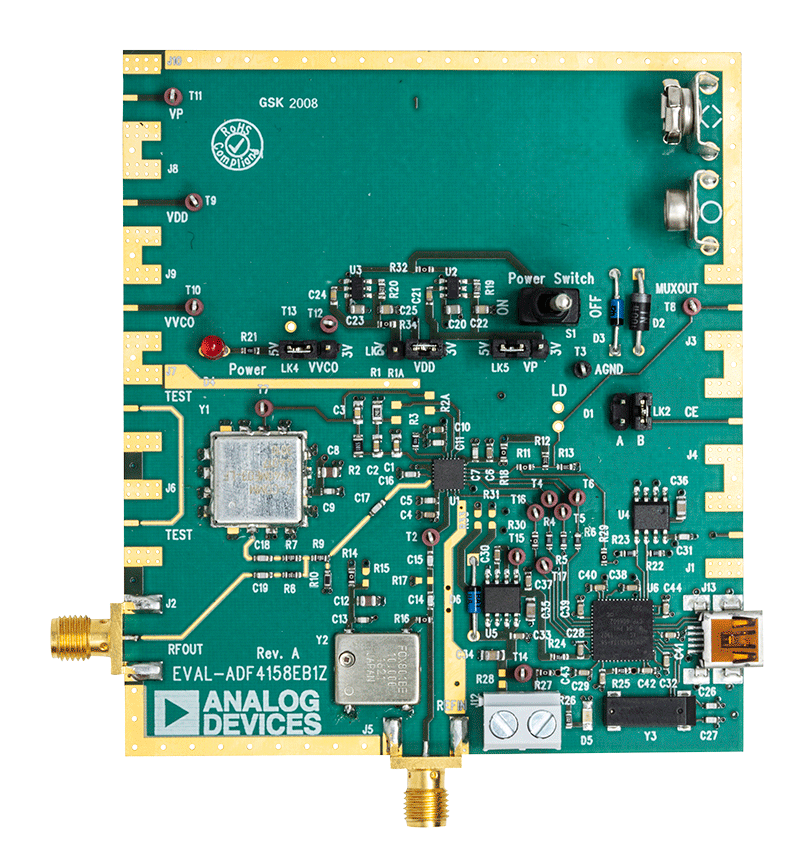

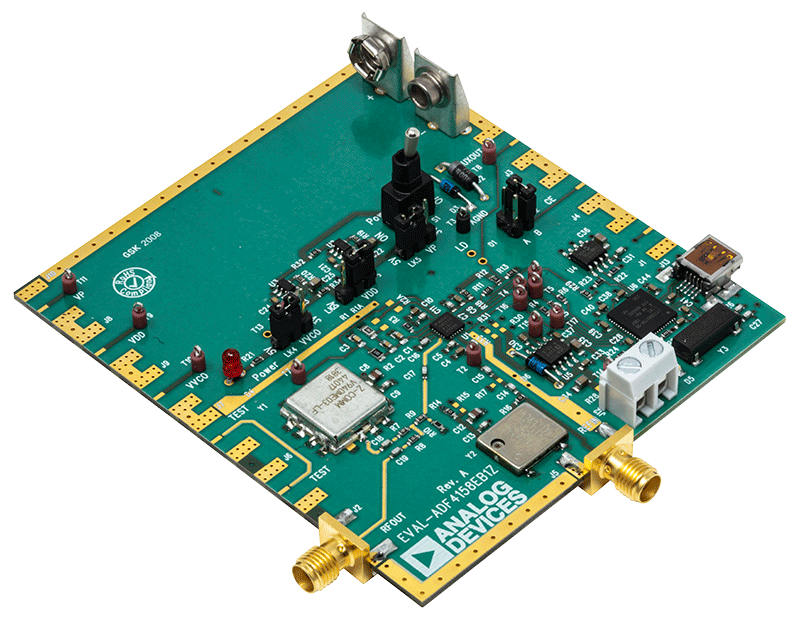

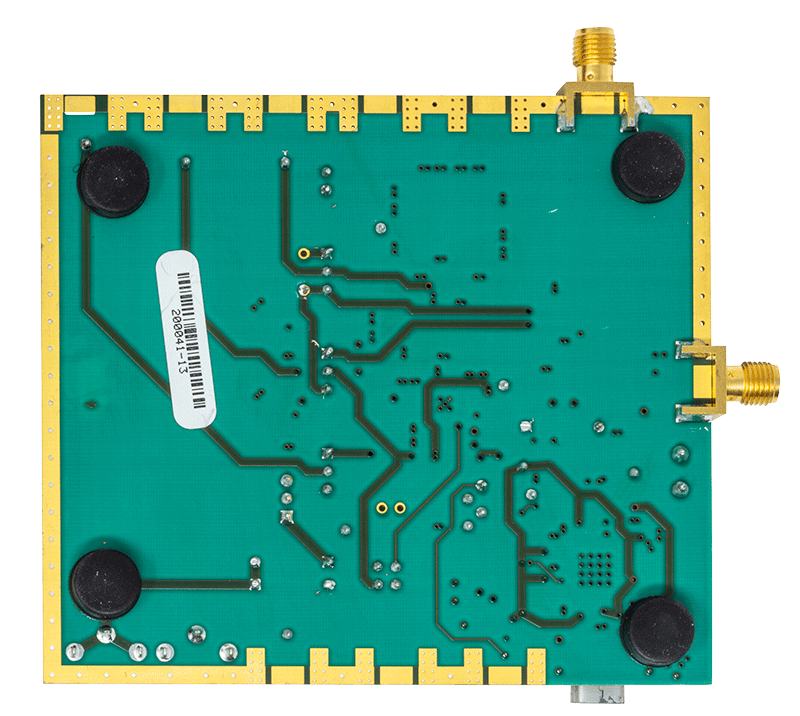

评估套件 (1)
参考资料
-
UG-476：PLL软件安装指南6/18/2013PDF0
-
UG-123: ADF4158评估板用户指南 (Rev. A)5/18/2010PDF370 kB
-
FAQs3/10/2020
-
RF信号源解决方案2/8/2017
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
-
使用ADIsimPLL仿真ADF4158的频率斜坡11/28/2018 -
24GHz多通道雷达和传感器解决方案10/15/2018 -
高性能76-81GHz 28nm RF CMOS汽车雷达10/15/2018
软件代码及系统需求
工具及仿真模型
IBIS模型
IBS
ADF4158 IBIS Model
44.15 K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
配套产品推荐
ADF4158 配套产品
推荐 使用的线性稳压器
- For ultalow noise, 3V applications, 200mA output: ADP151.
- For high accuracy, 5V applications: ADP3334.
- For ultralow noise, 3V applications,150mA output: ADP150.
- For a step up, 3V to 5V regulator: ADP1613.
推荐 使用的4分频预分频器
- For a low noise, low power, fixed RF block: ADF5001.
推荐 使用的PLL有源滤波器
- For an ultralow noise, rail-to-rail amplifier: OP184.
