概览
优势和特点
- 小数N分频频率合成器和整数N分频频率合成器
- 高压电荷泵：6V至30V
- 调整范围：1.0 V至29 V（或Vp供电轨的± 1 V）
- RF带宽达3.0 GHz
- 可编程1/2/4/8/16分频输出
- 频率合成器电源电压范围：3.0 V至3.6 V
- 可编程双模预计数器：4/5或8/9
- 可编程的输出功率
- 可编程电荷泵电流
- RF输出静音功能
- 三线式串行接口
- 模拟和数字锁定检测
产品详情
ADF4150HV是一款集成高压电荷泵的4.4 GHz小数N分频或整数N分频频率合成器。可以使用该频率合成器直接驱动外部宽带VCO，从而无需运算放大器便可实现更高的调谐电压,这可以简化设计，降低成本，同时改善相位噪声，因为与无源滤波器相比，有源滤波器拓扑往往会降低相位噪声性能。
VCO频率可进行1/2/4/8或16分频，因此用户可以产生低至31.25 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。
所有片内寄存器均通过简单的三线式接口进行控制。电荷泵采用6 V至30 V电源供电，器件的其余部分则采用3.0 V至3.6 V电源供电，不用时可以关断。
应用
- 无线基础设施
- 微波点对（多）点无线电
- VSAT 无线电
- 测试设备
- 军用和雷达应用
- 私有/陆地移动无线电
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

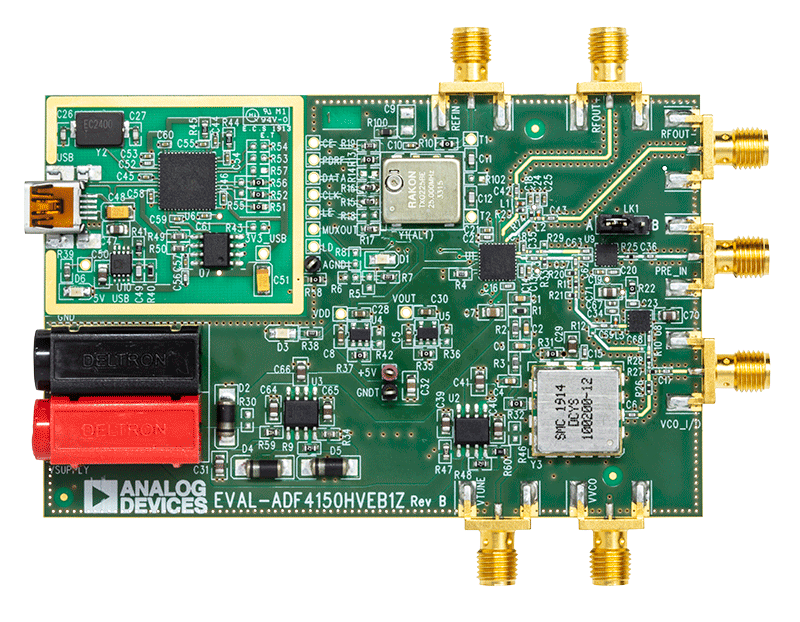

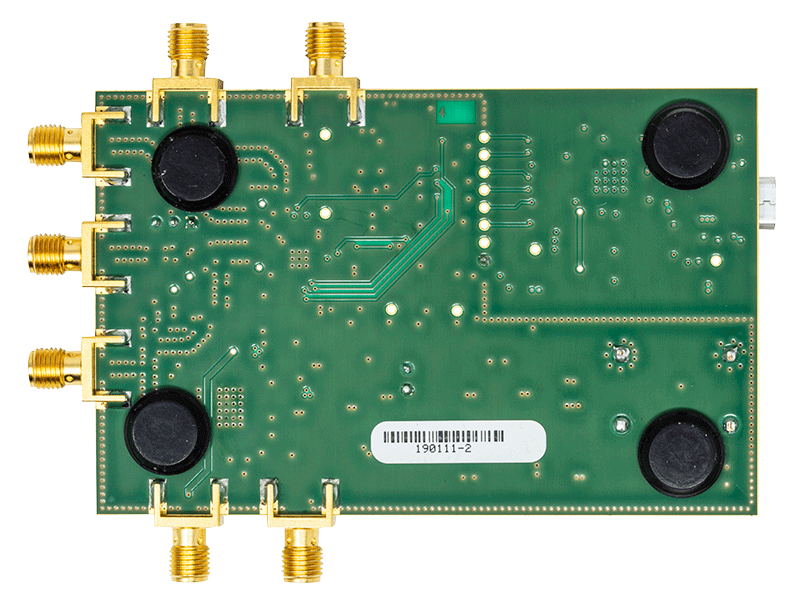

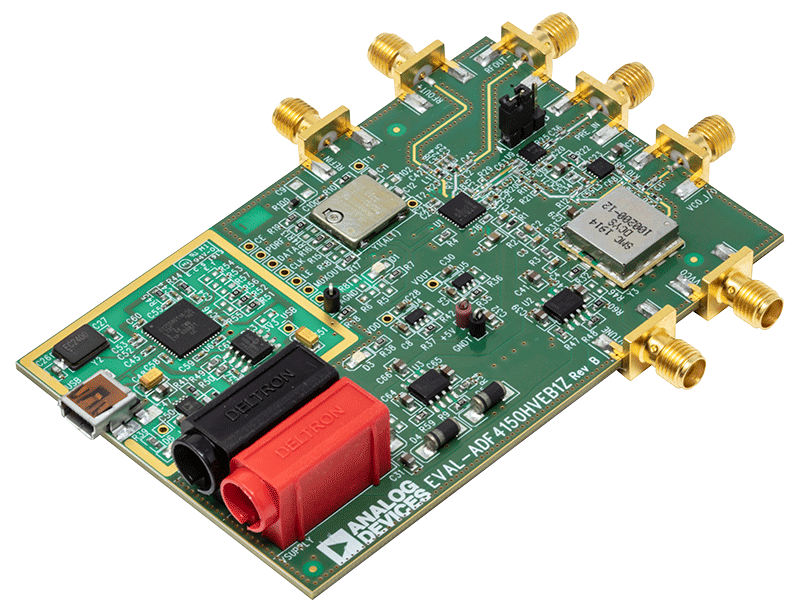

评估套件 (1)
参考资料
-
FAQs3/10/2020
-
RF、微波和毫米波IC选型指南7/13/2018
-
CN0228：单电源为 28 V 、高压锁相环 (PLL) 频率合成器供电6/27/2014
-
驱动高压锁相环频率合成器电路的VCO3/1/2020
-
PLL的电源管理设计9/1/2011 模拟对话
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
参考电路 (1)
配套产品推荐
ADF4150HV 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADF4150HVBCPZ | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP) | |
| ADF4150HVBCPZ-RL7 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP) | |
