概览
优势和特点
- 下载示例代码
- ADF4116: 550 MHz
- ADF4117: 1.2 GHz
- ADF4118: 3.0 GHz
- +2.7 V至+5.5 V电源供电
- 双模预分频器
ADF4116: 8/9
ADF4117/ADF4118: 32/33 - 独立的电荷泵电源(VP )可在3 V系统中提供扩展的调谐电压
- 三线式串行接口
- 数字锁定检测
- 省电模式
- 快速锁定模式
产品详情

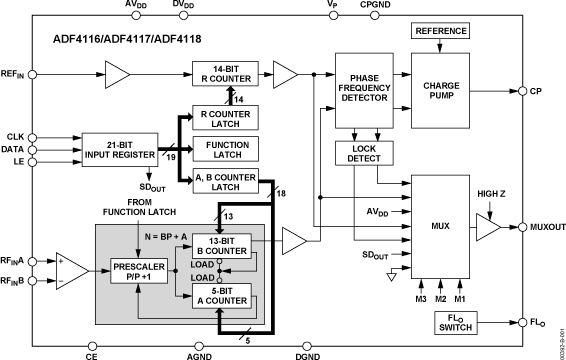

ADF4116/ADF4117/ADF4118均为频率合成器，可以用来在无线接收机和发射机的上变频和下变频部分实现本振。上述器件由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（5位）、B（13位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP+A)。此外，14位参考分频器（R分频器）允许PFD输入端的REFIN 频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。所有片内寄存器均通过简单的三线式接口进行控制。
这些器件采用2.7 V (±10%)或5 V (±10%)电源供电，不用时可以关断。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-30: 应用工程师答问—3012/30/2009PDF509 kB
-
AN-873: ADF4xxx系列PLL频率合成器的锁定检测 (Rev. 0)9/25/2009PDF0
-
UG-476：PLL软件安装指南6/18/2013PDF0
-
UG-161：PLL频率合成器评估板9/2/2011PDF238 kB
-
UG-166: 针对PLL频率合成器WCDMA评估板6/30/2011PDF201 kB
-
FAQs3/10/2020
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
-
用于高频接收器和发射器的锁相环——第三部分7/1/1999 模拟对话
-
用于高频接收器和发射器的锁相环——第二部分5/1/1999 模拟对话
-
用于高频接收器和发射器的锁相环——第一部分3/1/1999 模拟对话
软件代码及系统需求
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
配套产品推荐
ADF4118 配套产品
推荐 使用的线性稳压器
- For high accuracy, 5V applications: ADP3334.
- For ultralow noise, 3V applications,150 mA output: ADP150.
- For a step up, 3V to 5V regulator: ADP1613.
- For ultalow noise, 3V applications, 200 mA output: ADP151.
推荐 使用的4分频预分频器
- For a low noise, low power, fixed RF block: ADF5001.
