特性
- 高精度；支持EN 50470-1、EN 50470-3、IEC 62053-21、IEC 62053-22和IEC 62053-23标准
- 与三相、三线或四线（三角形或Y形）及其它三相配置兼容
- 测量各相及整个系统的总有功/视在功率
- 25°C时，在1000:1的动态范围内有功功率误差小于0.1%
- 25°C时，在3000:1的动态范围内有功功率误差小于0.2%
- 支持电流变压器和di/dt电流传感器
- 25°C时，在1000:1的动态范围内电压和电流有效值误差小于0.1%
- 欲了解更多特性，请参考数据手册。
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

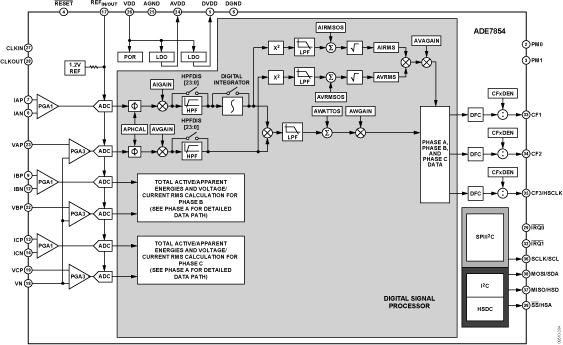

ADE7854适合测量各种三线、四线的三相配置有功和视在功率，例如Y形或三角形等。各相均具有系统校准功能，即有效值失调校正、相位校准和增益校准。CF1、CF2和CF3逻辑输出可提供许多功率信息：总有功功率、总视在功率或电流有效值和。
ADE7854具有波形采样寄存器，允许访问所有ADC输出。该器件还提供电能质量测量，例如：短时低压或高压检测、短时高电流变化、线路电压周期测量以及相位电压与电流之间的角度等。利用SPI和I2C串行接口可以与ADE7854通信，同时专用高速接口、高速数据采集（HSDC）端口可以与I2C配合使用，以访问ADC输出和实时功率信息。该器件还有两个中断请求引脚IRQ0和IRQ1，用来指示一个使能的中断事件已经发生。

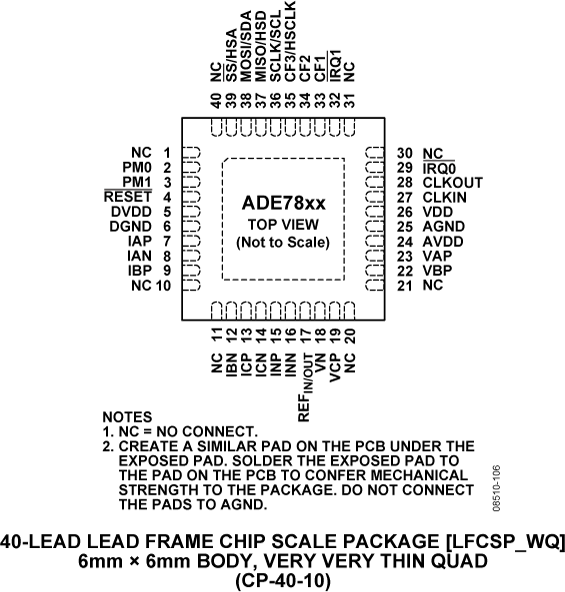

ADE7854采用40引脚LFCSP封装，符合RoHS标准。
1正在申请美国专利。
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADE7854
文档
筛查
1 应用
-
全部
-
应用笔记
-
数据手册
-
产品亮点
-
用户手册
-
评估设计文件
-
技术文章
-
全部
-
中文
-
英文
-
日文
数据手册
1
ADE7854/ADE7858/ADE7868/ADE7878: Polyphase Multifunction Energy Metering IC with Harmonic and Fundamental Information Data Sheet (Rev.H)
应用笔记
8
HTML
HTML
HTML
产品亮点
1
用户手册
2
1915 kB
评估设计文件
1
HTML
技术文章
3
URL
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
用户手册 1
应用笔记 4
技术文章 3
产品亮点 1
评估设计文件 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADE7854ACPZ |
40-Lead LFCSP (6mm x 6mm w/ EP)
|
|
|
| ADE7854ACPZ-RL |
40-Lead LFCSP (6mm x 6mm w/ EP)
|
|
- ADE7854ACPZ
- 引脚/封装图-中文版
-
40-Lead LFCSP (6mm x 6mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADE7854ACPZ-RL
- 引脚/封装图-中文版
-
40-Lead LFCSP (6mm x 6mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
8月 6, 2014
- 14_0135
Assembly and Test Transfer of AD7173-8, AD7175-8 in 6x6 mm and ADP5051, ADP5053 in 7x7 mm LFCSP to StatsChipPac China
11月 12, 2013
- 13_0232
Assembly and Test Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China
ADE7854ACPZ
ADE7854ACPZ-RL
10月 28, 2013
- 13_0117
Mask Change for ADE7878, ADE7868, ADE7858 and ADE7854 and Datasheet Update
ADE7854ACPZ
ADE7854ACPZ-RL
9月 18, 2012
- 12_0148
Minor Metal Mask Revision and Data Sheet Change for ADE7878, ADE7868, ADE7858 and ADE7854
ADE7854ACPZ
ADE7854ACPZ-RL
11月 15, 2010
- 10_0238
Die Revision and Datasheet Changes for ADE7854, ADE7858, ADE7868, ADE7878 Products
ADE7854ACPZ
ADE7854ACPZ-RL
根据型号筛选
产品型号
产品生命周期
PCN
8月 6, 2014
- 14_0135
Assembly and Test Transfer of AD7173-8, AD7175-8 in 6x6 mm and ADP5051, ADP5053 in 7x7 mm LFCSP to StatsChipPac China
11月 12, 2013
- 13_0232
Assembly and Test Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China
ADE7854ACPZ
ADE7854ACPZ-RL
10月 28, 2013
- 13_0117
Mask Change for ADE7878, ADE7868, ADE7858 and ADE7854 and Datasheet Update
9月 18, 2012
- 12_0148
Minor Metal Mask Revision and Data Sheet Change for ADE7878, ADE7868, ADE7858 and ADE7854
11月 15, 2010
- 10_0238
Die Revision and Datasheet Changes for ADE7854, ADE7858, ADE7868, ADE7878 Products
软件和型号相关生态系统
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
I<sup>2</sup>C隔离器2 |
||||
|
量产 |
热插拔双通道I2C® 隔离器，5kV |
|||
|
量产 |
热插拔双向I2C隔离器 |
|||
|
串联基准电压源1 |
||||
|
量产 |
微功耗、高精度1.2V基准电压源 |
|||
|
隔离式 RS-485 接口1 |
||||
|
量产 |
2.5 kV信号隔离、ESD保护、全/半双工RS-485收发器，内置变压器驱动器(500 kbps) |
|||
|
接口RS-485和RS-4221 |
||||
|
量产 |
5 V、128节点、±15 kV ESD保护、250kbps半双工收发器 |
|||
|
微功率基准电压源1 |
||||
|
量产 |
1.2 V超低功耗、高PSRR基准电压源 |
|||
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
|
量产 |
三相多功能电能计量IC |
找不到您所需的软件或驱动?
申请驱动/软件评估套件 1
EVAL-ADE7878
ADE7878评估板
产品详情
ADE7878是一款高精度、三相电能计量IC，采用串行接口，并提供三路灵活的脉冲输出。该器件内置七个ADC、基准电压源电路和所有必需的信号处理电路，实现总（基波和谐波）有功/无功/视在功率测量，以及基波有功和无功功率测量和有效值计算。
此文档介绍ADE7878评估套件的硬件、固件和软件功能。该评估板包含一个ADE7878和一个LPC2368微控制器。ADE7878和其相关的计量器件与微控制器之间进行了光隔离。微控制器采用USB接口与PC通信。固件更新可以采用一个PC COM端口和一条常规串行电缆来加载。ADE7878评估板、此文档以及ADE7878数据手册为ADE7878提供了一个完整的评估平台。
该评估板设计用于在电表中评估ADE7878。借助适当的电流传感器，该评估板可连接至一个测试基准或高压(240Vrms)测试电路。片上电阻分压器网络为线路电压提供了衰减。本应用笔记介绍如何连接电流传感器以获得较佳性能。该评估板需要两个外部3.3V电源和适当的电流传感器。
