ADR280

量产

1.2 V超低功耗、高PSRR基准电压源

数据手册 (Rev. C) 产品选型表

产品模型: 2

Viewing:

产品详情

1.2 V精密输出
出色的电压调整率：2 ppm/V（典型值）
高电源纹波抑制：–80 dB (220 Hz)
超低电源电流：16 μA（最大值）

温度系数：40 ppm/°C（最大值）
低噪声：12.5 nV/√Hz（典型值）
工作电压范围：2.4 V至5.5 V

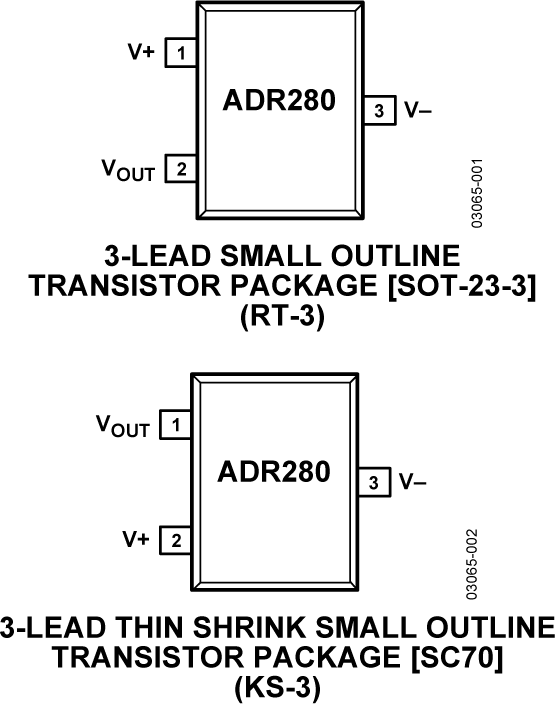

紧凑的3引脚SOT-23和SC70封装

参考资料

数据手册 1

ADR280: 1.2 V Ultralow Power High PSRR Voltage Reference Data Sheet (Rev.C) 11/01/2002

应用笔记 1

AN-1222: 40 Channels of Programmable Voltage with Excellent Temperature Drift Performance Using the AD5380 DAC 04/01/2013

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADR280AKSZ-REEL7	3-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADR280ARTZ-REEL7	3-Lead SOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 11, 2022 - 22_0253 Addition of UTAC Thailand as an Alternate Assembly Site for SOT23, SC70 and TSOT Packages/Devices
		PCN22_0253_Form Material_Report Detailed Change Description Qualification Results Summary
ADR280ARTZ-REEL7	量产
2月 4, 2010 - 10_0009 Halogen Free Material Change for SOT_23 Products
		Material_Report PCN10_0009_Form SOT23 Qualification Data
ADR280ARTZ-REEL7	量产	Material_Report PCN10_0009_Form SOT23 Qualification Data

这是最新版本的数据手册
