概览

优势和特点

  • 高动态范围、双DAC
  • 低噪声与交调失真
  • 单载波W-CDMA ACLR = 80 dBc (61.55 MHz)
  • 创新的开关输出级能够让可用输出超过奈奎斯特频率
  • LVCMOS输入以双端口或可选交错式单端口方式工作
  • 差分模拟电流输出可在8.6 mA至31.7 mA满量程范围内编程
  • 辅助10位电流DAC具有源电流/吸电流能力,用于消除外部失调零点
  • 欲了解更多信息,请参考数据手册


产品详情

AD9743/AD9745/AD976/AD9747均为引脚兼容、高动态范围、双通道数模转换器(DAC),分别具有10/12/14/16位分辨率,采样速率最高可达250 MSPS。 这些器件具有适合直接变频发射应用的特性,其中包括增益与失调补偿,而且能够与ADL5370等模拟正交调制器无缝接口。

专有动态输出架构能够将能量从基频移至像频,即使高于奈奎斯特频率,模拟输出也能进行合成。

通过串行外设接口(SPI)端口可提供完全编程能力。此外,还针对无控制器的应用提供一些引脚可编程特性。

产品聚焦

  1. 利用低噪声与交调失真(IMD)特性,宽带信号可实现高质量合成。
  2. 专有开关输出可以增强动态性能。
  3. 可编程电流输出与双辅助DAC既提供灵活性,同时增强系统功能。

应用

  • 无线基础设施:
    WCDMA、CDMA2000、TD-SCDMA、WiMAX
  • 宽带通信:
    LMDS/MMDS、点对点
  • 仪器仪表:
    RF信号发生器、任意波形发生器



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

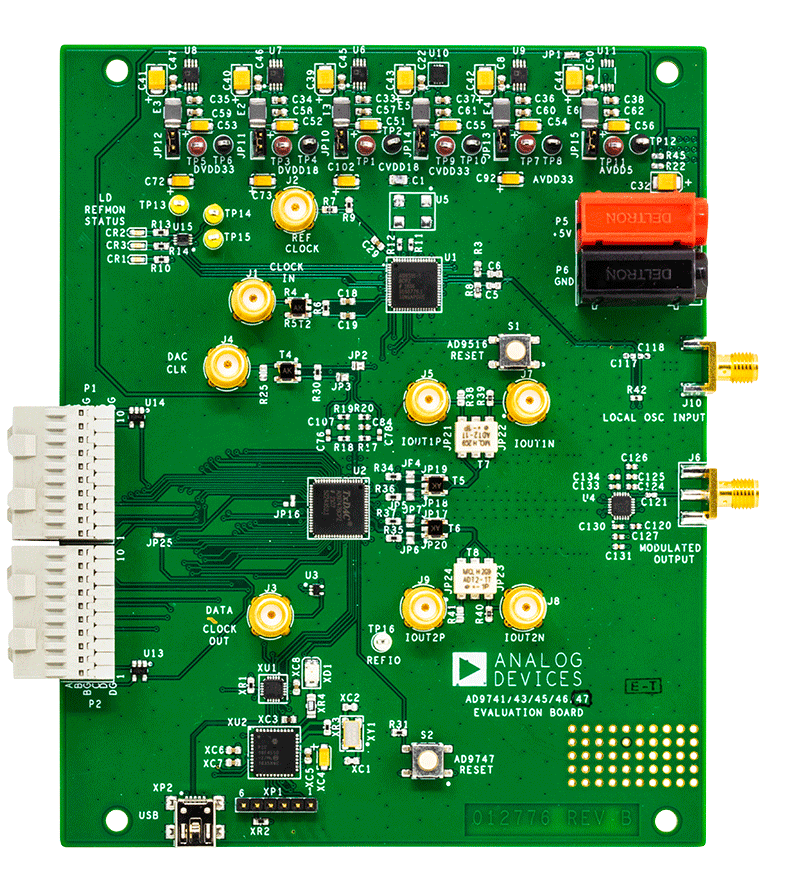

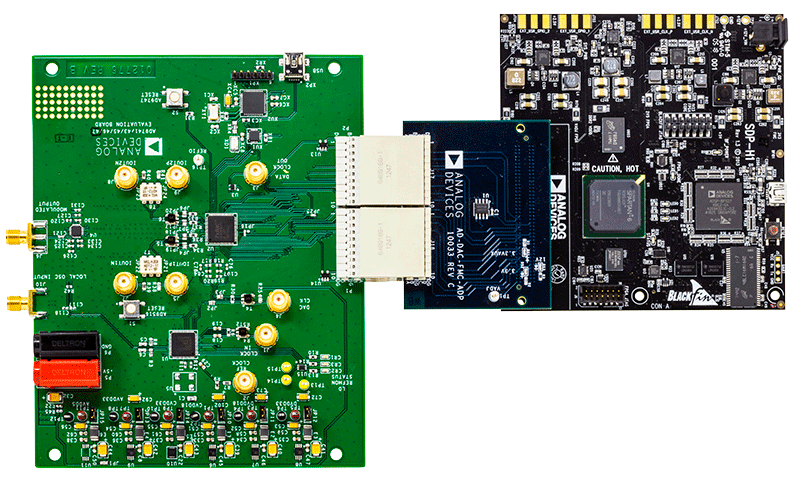

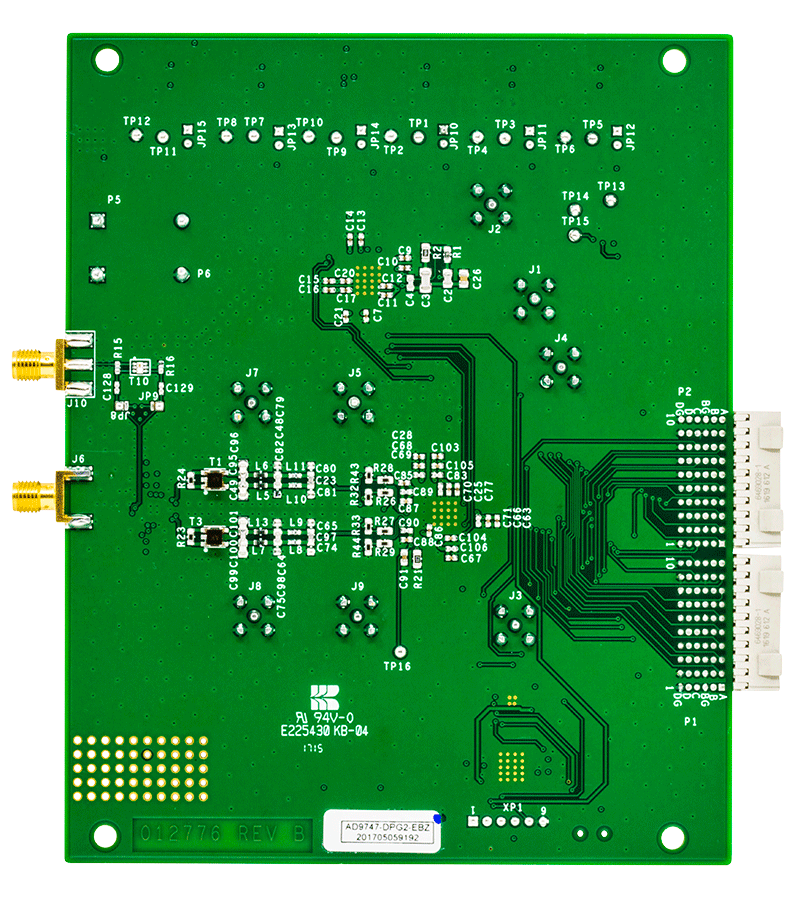

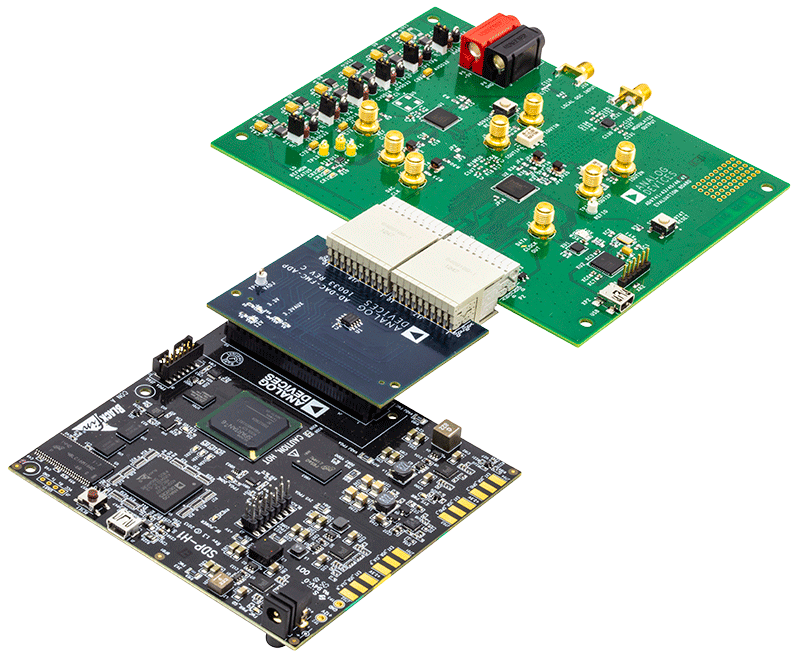

评估套件 (1)
