AD9744

14位、210 MSPS TxDAC®数模转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 10
特性
  • 引脚兼容型TxDAC产品系列中的高性能产品
  • 出色的无杂散动态范围性能
  • SFDR至奈奎斯特频率
    • 83 dBc(5 MHz输出)
    • 80 dBc(10 MHz输出)
    • 73 dBc(20 MHz输出)
  • SNR(5 MHz输出),125 MSPS:77 dB
  • 数据格式:二进制补码或标准二进制
  • 差分电流输出:2 mA至20 mA
  • 功耗:135 mW (3.3 V)
  • 关断模式:15 mW (3.3 V)
  • 1.2 V片内基准电压源
  • CMOS兼容型数字接口
  • 28引脚SOIC、28引脚TSSOP和32引脚LFCSP封装
  • 边沿触发式锁存器
更多细节
show more Icon

AD97441属于TxDAC系列高性能、低功耗CMOS数模转换器(DAC)的第三代14位分辨率宽带产品。TxDAC系列由引脚兼容的8、10、12、14位DAC组成,专门针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口选项、小型封装和引脚排列,因而可以根据性能、分辨率和成本,向上或向下选择适合的器件。AD9744提供出色的交流和直流性能,同时支持高达210 MSPS的更新速率。

AD9744具有低功耗,非常适合便携式和低功耗应用。通过降低满量程电流输出,可以将功耗进一步降至仅60 mW,而性能只是略有下降。此外,在省电模式下,待机功耗可降至约15 mW。分段电流源架构与专有开关技术相结合,可减小杂散分量,并增强了动态性能。

这些器件还集成边沿触发式输入锁存器和一个1.2 V温度补偿带隙基准电压源,可提供一个完整的单芯片DAC解决方案。数字输入支持3 V CMOS逻辑系列。

产品特色

  1. AD9744属于引脚兼容型TxDAC系列14位产品,提供出色的INL和DNL性能。
  2. 数据输入支持二进制补码或标准二进制数据编码方式。
  3. 高速、单端CMOS时钟输入支持210 MSPS转换速率。
  4. 低功耗:完整的CMOS DAC功能,采用2.7 V至3.6 V单电源供电,功耗为135 mW。可以降低DAC满量程电流,从而以更低功耗工作,而且在低功耗空闲期间可以进入睡眠模式。
  5. 片内基准电压源:AD9744内置一个1.2 V温度补偿带隙基准电压源。
  6. 业界标准的28引脚SOIC、28引脚TSSOP和32引脚LFCSP封装



应用

  • 宽带通信传输通道
  • 直接IF
  • 基站
  • 无线本地环路
  • 数字无线电链路
  • 直接数字频率合成器(DDS)仪器仪表
产品模型 10

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9744ACPZ
  • HTML
  • HTML
AD9744ACPZRL7
  • HTML
  • HTML
AD9744AR
  • HTML
  • HTML
AD9744ARU
  • HTML
  • HTML
AD9744ARURL7
  • HTML
  • HTML
AD9744ARUZ
  • HTML
  • HTML
AD9744ARUZN
  • HTML
  • HTML
AD9744ARUZRL7
  • HTML
  • HTML
AD9744ARZ
  • HTML
  • HTML
AD9744ARZRL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 23, 2012

- 11_0104

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

2月 7, 2011

- 10_0003

Halogen Free Material Change for SOIC Wide Body Products Assembled at Amkor

AD9744AR

过期

AD9744ARZ

量产

AD9744ARZRL

量产

2月 11, 2011

- 10_0005

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD9744ARU

过期

AD9744ARURL7

过期

AD9744ARUZ

量产

AD9744ARUZRL7

量产

1月 29, 2014

- 14_0014

ADI Corporate Obsolescence Notice-January 2014 (Standard Products)

AD9744AR

过期

AD9744ARU

过期

AD9744ARURL7

过期

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 23, 2012

- 11_0104

arrow down

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

2月 7, 2011

- 10_0003

arrow down

Halogen Free Material Change for SOIC Wide Body Products Assembled at Amkor

AD9744AR

过期

AD9744ARZ

量产

AD9744ARZRL

量产

2月 11, 2011

- 10_0005

arrow down

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD9744ARU

过期

AD9744ARURL7

过期

AD9744ARUZ

量产

AD9744ARUZRL7

量产

1月 29, 2014

- 14_0014

arrow down

ADI Corporate Obsolescence Notice-January 2014 (Standard Products)

AD9744AR

过期

AD9744ARU

过期

AD9744ARURL7

过期

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

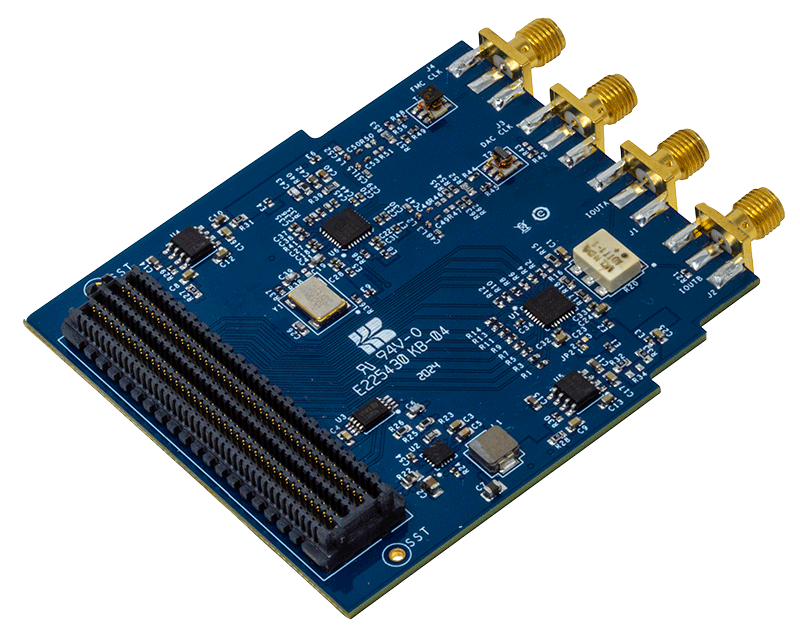

EVAL-AD9744

AD9744 评估板

zoom

EVAL-AD9744

AD9744 评估板

AD9744 评估板

特性和优点

  • 引脚兼容型TxDAC产品系列中的高性能产品
  • 出色的无杂散动态范围(SFDR)性能
  • 数据格式:二进制补码或标准二进制
  • 差分电流输出:2 mA至20 mA
  • 功耗:135 mW (3.3 V)
  • 关断模式:15 mW (3.3 V)
  • 1.2 V片内基准电压源
  • CMOS兼容型数字接口
  • 32引脚LFCSP封装
  • 边沿触发式锁存器

产品详情

利用AD9740ACP-PCBZ/AD9742ACP-PCBZ/AD9744ACP-PCBZ/AD9748ACP-PCBZ评估板,用户可轻松设置和测试AD9740、AD9742、AD9744和AD9748器件的32引脚引线架构芯片级封装(LFCSP)。该产品仔细考虑了布局和电路设计,同时提供原型设计区,方便用户在要求高分辨率和高速转换的应用中对AD9740、AD9742、AD9744和AD9748进行高效评估。

AD9740ACP-PCBZ/AD9742ACP-PCBZ/AD9744ACP-PCBZ/AD9748ACP-PCBZ评估板可以灵活操作采用各种配置的AD9740、AD9742、AD9744和AD9748。可能的输出配置包括变压器耦合、电阻端接以及单端和差分输出。数字输入由各种字发生器驱动,通过片内选项可添加电阻网络以实现适当的负载端接。用户可以使用AD9740、AD9742、AD9744和AD9748的省电特性并可选择时钟和数据模式。

AD9740、AD9742、AD9744和AD9748属于TxDAC®系列高性能、低功耗CMOS数模转换器(DAC)的3G宽带产品。TxDAC系列由引脚兼容的14、12、10、8位DAC组成,专门针对通信系统的发射信号路径进行了优化。所有器件均采用相同的接口选项、小型封装和引脚排列。AD9740、AD9742、AD9744和AD9748还可以根据性能、分辨率和经济成本,向上或向下选择适合的器件。AD9740、AD9742、AD9744和AD9748均提供出色的交流和直流性能,同时支持高达210 MSPS的更新速率。

AD9740、AD9742、AD9744和AD9748具有低功耗特性,非常适合便携式和低功耗应用。降低满量程输出电流可以将功耗降至60 mW,而性能只是略有下降。在省电模式下,待机功耗也可降至约15 mW。分段电流源架构与专有开关技术相结合,可减小杂散分量,并增强了动态性能。这些器件集成了边沿触发式输入锁存器和一个1.2 V温度补偿带隙基准电压源,可提供一个完整的单芯片DAC解决方案。数字输入支持3 V逻辑系列。

有关AD9740、AD9742、AD9744和AD9748的更多信息,请参阅相应的数据手册。使用AD9740ACP-PCBZ/AD9742ACP-PCBZ/AD9744ACP-PCBZ/AD9748ACP-PCBZ评估板时,应同时参阅数据手册和本用户指南。

reference details image

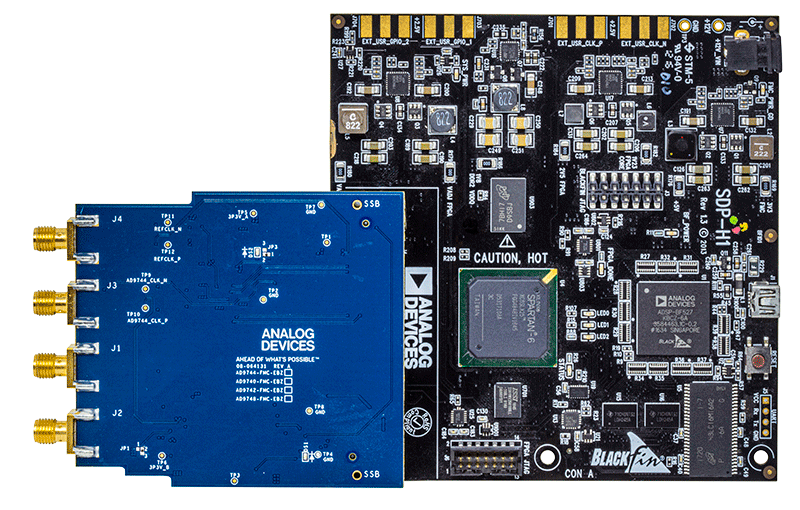

SDP-H1

高速控制器板

zoom

SDP-H1

高速控制器板

高速控制器板

特性和优点

  • Xilinx® Spartan 6
  • 1 x FMC低引脚数(LPC)连接器
  • LVDS和单端LVCMOS信号
  • DDR2
  • JTAG接头
  • Blackfin处理器ADSP-BF527
  • 1个小尺寸120引脚连接器
  • 可配置外设接口SPI、SPORT、I2C、GPIO、异步并行、PPI、计时器
  • 用于连接PC的USB 2.0接口

产品详情

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx® Spartan 6和ADSP-BF527处理器,通过一个USB 2.0高速端口与PC相连。借助控制器板,可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连,并且支持单端LVCMOS。该器件还包含120引脚连接器,位于SDP-B上,板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路,用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成,为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述,请访问系统演示平台主页:www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
