概览

优势和特点

  • 1.8 V单电源供电
  • SNR:49.3 dBFS(200 MHz输入、500 MSPS)
  • SFDR:65 dBc(200 MHz输入、500 MSPS)
  • 低功耗:315 mW (500 MSPS)
  • 片内交错时钟
  • 片内基准电压源和采样保持
  • 各通道1.2 V峰峰值模拟输入范围
  • 差分输入、500 MHz带宽
  • LVDS兼容数字输出
  • 片内基准电压源和采样保持电路
  • 微分非线性(DNL):±0.2 LSB
  • 欲了解更多特性,请参考数据手册

产品详情

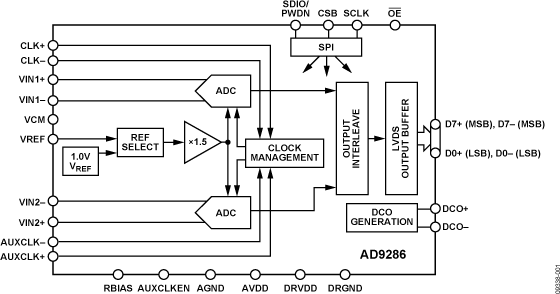

AD9286是一款8位单芯片采样模数转换器(ADC),支持交错工作模式,专门针对低成本、低功耗和易用性进行了优化。各ADC的转换速率高达250 MSPS,动态性能卓越。

AD9286采用单个采样时钟,通过片内时钟分频器,使两个ADC内核实现时间交错(每个内核的工作频率为时钟频率的一半),从而达到额定值500 MSPS。利用SPI,用户可以精确地调整各ADC采样沿的时序,尽可能降低图像的杂散能量。

该ADC要求采用1.8 V单电源供电及编码时钟信号,以便充分发挥其工作性能。许多应用都无需外部基准源器件。数字输出兼容LVDS。

AD9286采用48引脚无铅LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦
1. 集成式8位500 MSPS ADC。
2. 1.8 V单电源供电,提供LVDS输出。
3. 关断选项通过引脚可编程设置进行控制。

应用

  • 电池供电仪表
  • 手持式示波器
  • 低成本数字示波器
  • OTS:光纤视频

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

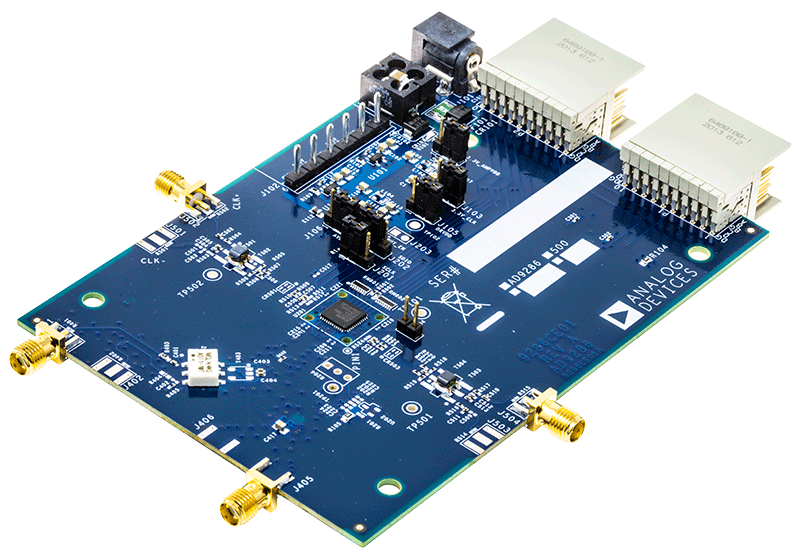

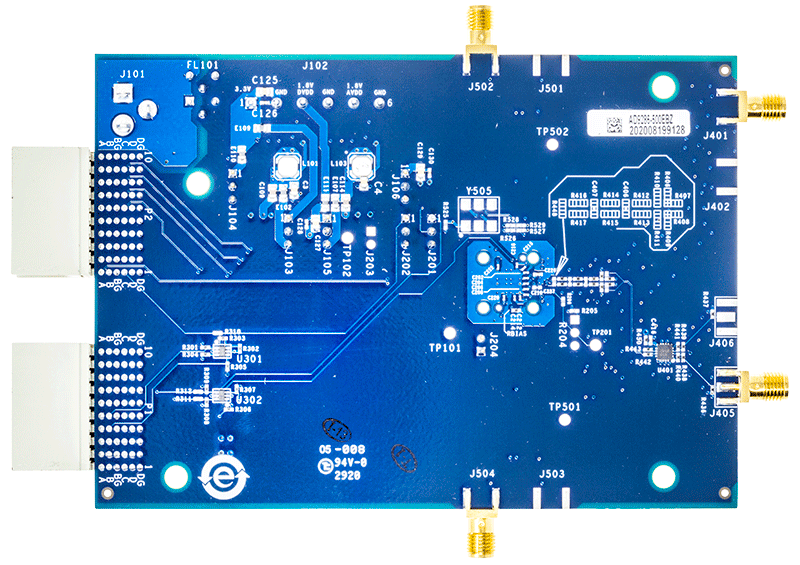

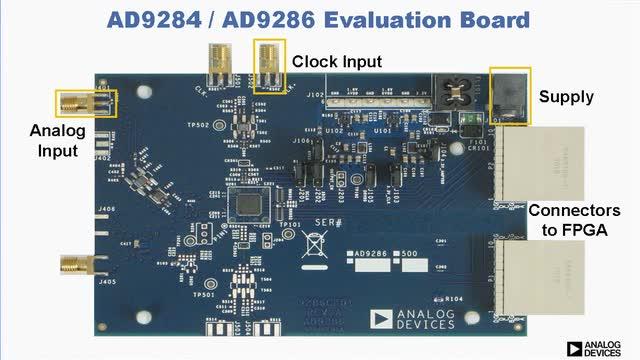

评估套件 (1)
