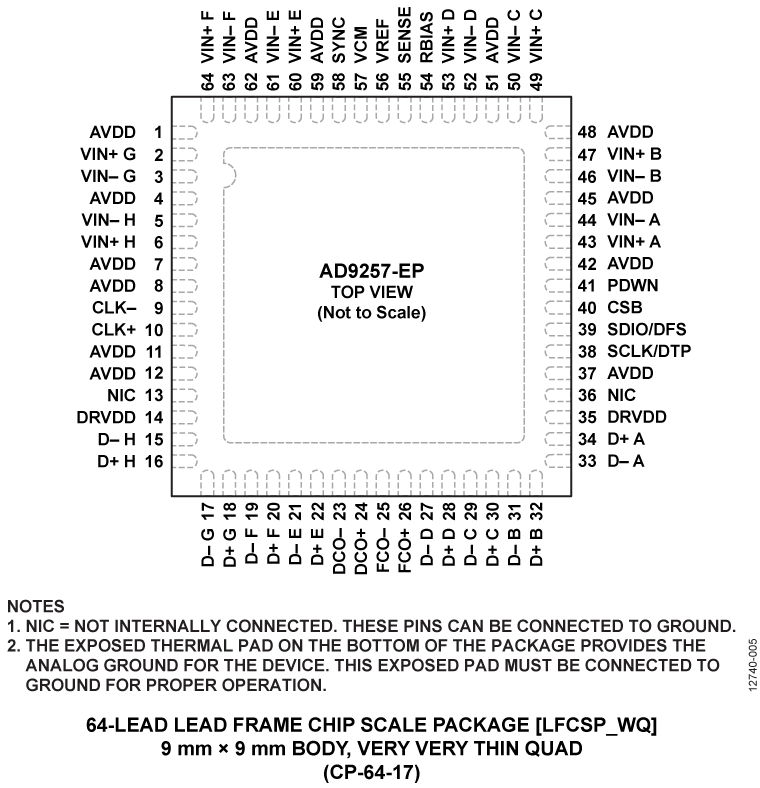

AD9257-EP: Enhanced Product Data Sheet (Rev. A)9/29/2015
-
AD9257-DSCC: Military Data Sheet9/29/2015
-
AD9257：8通道、14位、40/65 MSPS串行LVDS 1.8 V模数转换器 (Rev. A)10/31/2011
概览
优势和特点
- 低功耗：每通道55 mW (65 MSPS)，功率选项可调整
- 信噪比(SNR)：75.5 dB（至奈奎斯特频率）
- 无杂散动态范围(SFDR)：91.6 dBc（至奈奎斯特频率）
- 差分非线性(DNL) = ±0.6 LSB（典型值）；积分非线性(INL) = ±1.1 LSB（典型值）
- 串行LVDS（ANSI-644，默认）
- 低功耗，减少信号选项（类似于IEEE 1596.3）
- 数据时钟输出和帧时钟输出
- 650 MHz全功率模拟带宽
- 2 V p-p输入电压范围
- 1.8 V电源供电
- 串行端口控制
- 全芯片及单一通道省电模式
- 灵活的位定向
- 生成内置及用户自定义数字测试码
- 可编程时钟与数据对准
- 可编程输出分辨率
- 待机模式
产品详情
AD9257是一款8通道、14位、40 MSPS/65 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率可高达65 MSPS，具有杰出的动态性能与低功耗特性，适合要求小尺寸封装的应用。
该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。
该ADC会自动倍乘采样速率时钟，以便产生合适的LVDS串行数据速率。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持独立关断各通道；禁用所有通道时，典型功耗低于2 mW。
该ADC内置多种功能特性，可充分提高器件的灵活性，尽可能降低系统成本，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

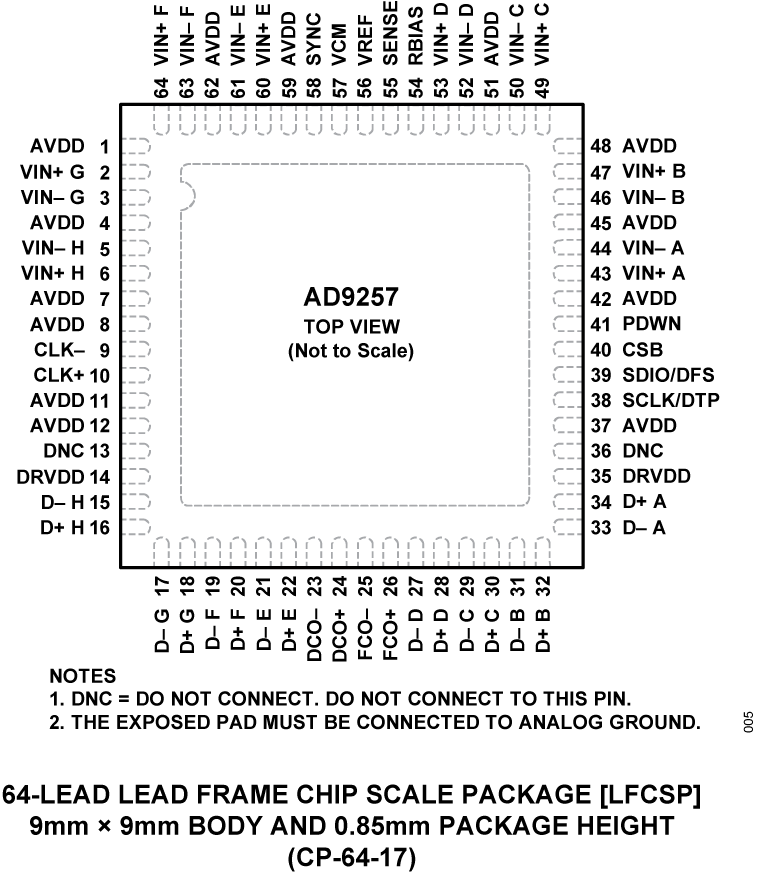

AD9257采用符合RoHS标准的64引脚LFCSP封装。额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。
应用
- 医疗成像和无创超声检测
- 便携式超声和数字波束形成系统
- 正交和分集无线电接收器
- 光纤网络
- 测试设备
产品特色
- 小尺寸。一个小型封装中集成8个ADC，节省空间。
- 低功耗：每通道55 mW（65 MSPS，功率选项可调整）。
- 易于使用。数据时钟输出(DCO)的工作频率高达455 MHz，支持双倍数据速率(DDR)操作。
- 使用灵活。SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。
- 与AD9637（8通道12位ADC）引脚兼容。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

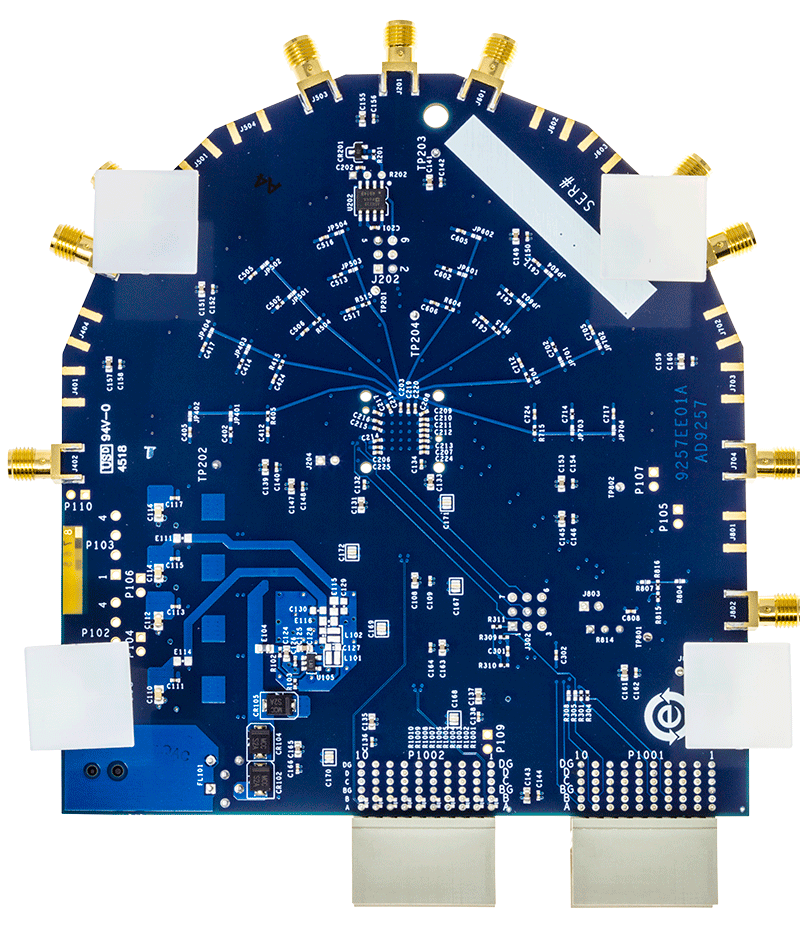

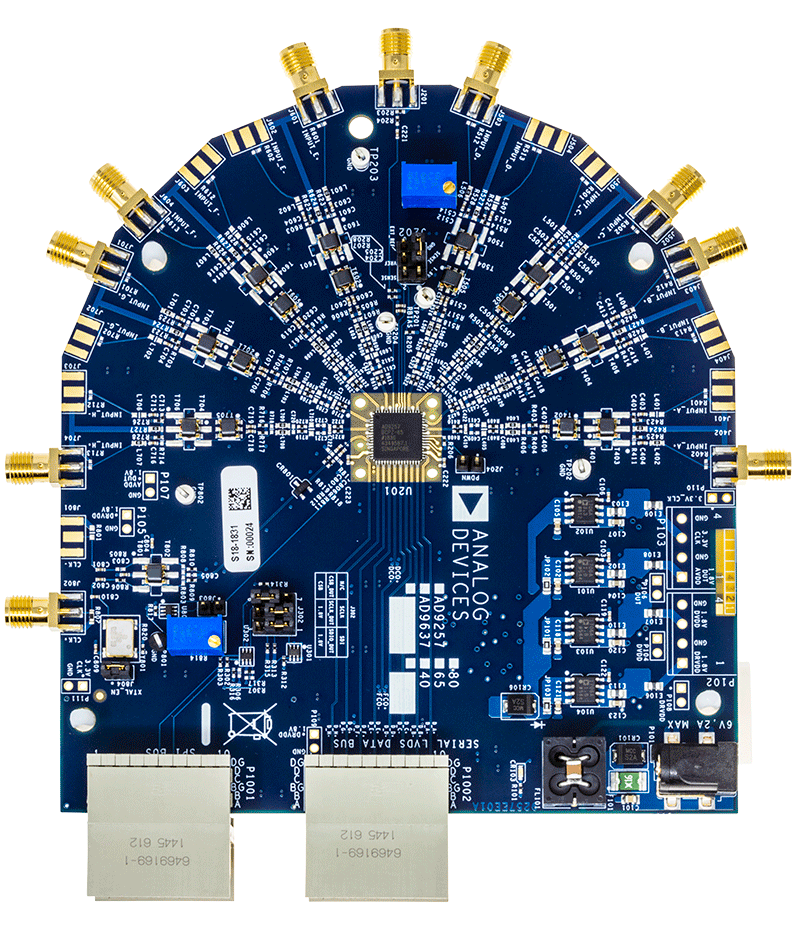

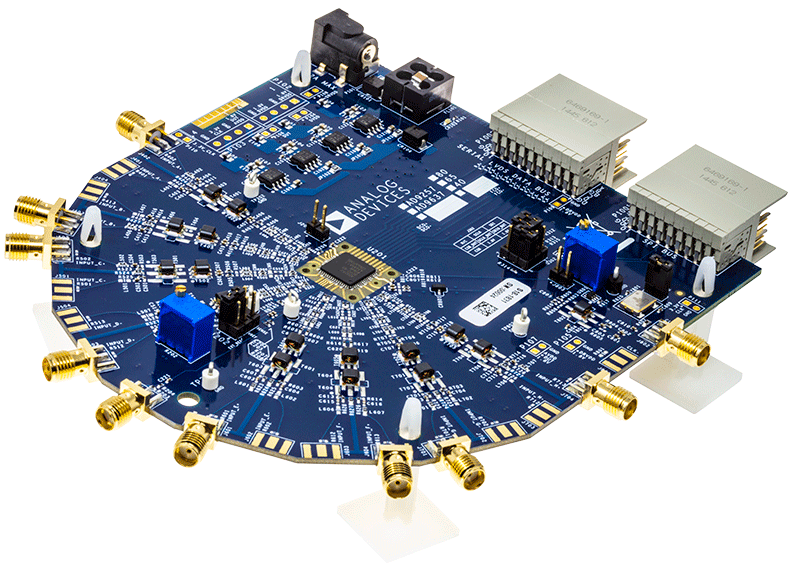

评估套件 (2)
