概览

优势和特点

  • 通过汽车应用认证
  • FET输入放大器
  • 输入偏置电流：1 pA
  • 低成本
  • 高速：-3 dB带宽：145 MHz (G = +1)
  • 压摆率：180 V/µs (G = +2)
  • 低噪声
    • 7 nV/√Hz (f = 10 kHz)
    • 0.6 fA/√Hz (f = 10 kHz)
  • 宽电源电压范围：5 V 至 24 V
  • 单电源、轨到轨输出
  • 低失调电压：1.5 mV(最大值)
  • 高共模抑制比：-100 dB
  • 出色的失真特性
  • 无杂散动态范围(SFDR)：-88 dB (1 MHz)
  • 低功耗：电源电流：每个放大器6.4 mA（典型值）
  • 无相位反转
  • 小型封装：SOIC-8、SOT-23-5和MSOP-8

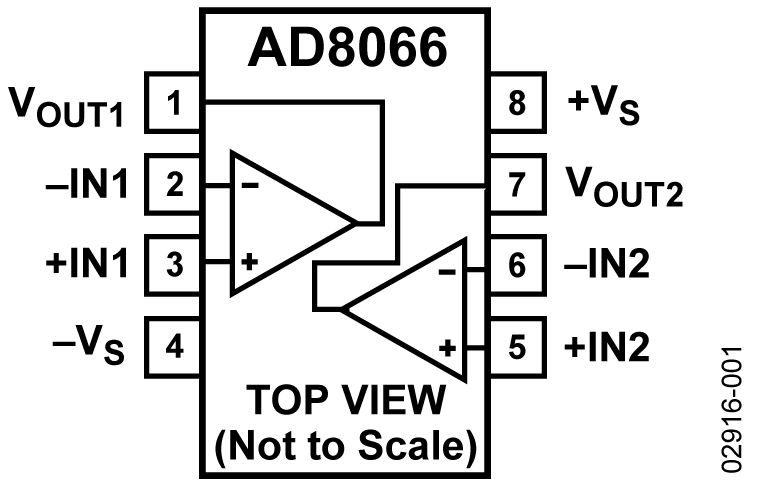

产品详情

AD8065/AD8066 FastFET™放大器均为电压反馈型放大器，提供FET输入，性能出色、易于使用。AD8065是单路放大器，AD8066是双路放大器。这些放大器采用ADI公司的专有XFCB工艺制造，工作噪声极低（7.0 nV/√Hz和0.6 fA/√Hz），输入阻抗非常高。

AD8065/AD8066具有5 V至24 V的宽电源电压范围，可采用单电源供电，带宽为145 MHz，适合各种应用。此外，这些放大器还具有轨到轨输出，使其功能更加多样化。

尽管成本很低，但这些器件仍能提供出色的整体性能。这些放大器的差分增益和相位误差分别为0.02%和0.02°，0.1 dB平坦度为7 MHz，堪称视频应用的理想之选。此外，这些器件具有180 V/μs高压摆率、出色的失真性能（1 MHz时无杂散动态范围(SFDR)为−88 dBc）、极高的共模抑制(−100 dB)和低输入失调电压（1.5 mV，预热条件下最大值）。AD8065/AD8066仅采用每个放大器6.4 mA的典型电源电流，能够驱动高达30 mA的负载电流。

AD8065/AD8066为高性能高速FET输入放大器，采用小型封装：SOIC-8、MSOP-8和SOT-23-5。额定工作温度范围为–40°C至+85°C工业温度范围。

AD8065WARTZ-REEL7完全通过汽车应用认证，额定工作温度范围为−40°C至+105°C扩展温度范围，最高电源电压范围仅为±5V。

应用

  • 汽车驾驶员辅助系统
  • 光电二极管前置放大器
  • 滤波器
  • ADC驱动器
  • 电平转换
  • 缓冲

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

参考资料

  • 查看全部 (22)
  • 数据手册 (1)
  • 应用笔记 (2)
  • 用户手册 (2)
  • 中文系统方案 (1)
  • 技术指南 (13)
  • 产品选型手册 (1)
  • 在线研讨会 (1)
  • 技术文章 (1)
    • Document Type
    技术指南

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    AD8066

    设计工具

    模拟滤波器向导

    使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

    模拟光电二级管向导

    使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

    VRMS/dBm/dBu/dBV计算器

    功率测量和信号强度的标准单位之间的换算工具。

    功耗与芯片温度

    该工具根据电源电压、环境温度、负载特性和封装热数据估算芯片温度和功耗。

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models

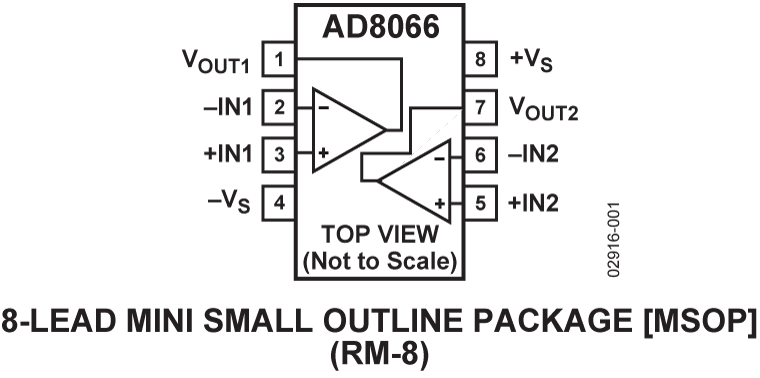

    AD8066ARMZ 材料声明 质量和可靠性 8-Lead MSOP
    AD8066ARMZ-REEL7 材料声明 质量和可靠性 8-Lead MSOP

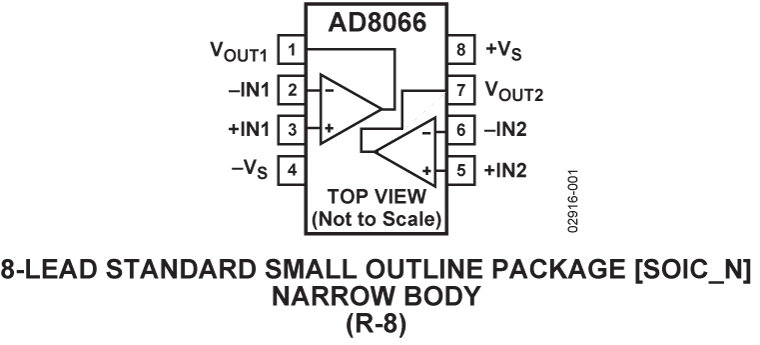

    AD8066ARZ 材料声明 质量和可靠性 8-Lead SOIC
    AD8066ARZ-R7 材料声明 质量和可靠性 8-Lead SOIC
    AD8066ARZ-RL 材料声明 质量和可靠性 8-Lead SOIC
