概览

优势和特点

  • 快速建立滤波器选项
  • 8个差分/16个伪差分输入通道
  • RMS噪声：11 nV（4.7 Hz，增益 = 128）
  • 15.5位无噪声分辨率(2.4 kHz，增益 = 128)
  • 无噪声分辨率高达22位（增益 = 1）
  • 失调漂移：±5 nV/℃
  • 增益漂移：±1 ppm/°C
  • 可编程增益（1至128）
  • 输出数据速率：4.7 Hz至4.8 kHz
  • 内部或外部时钟
  • 50 Hz/60 Hz同时抑制
  • 4路通用数字输出
  • 4电源
    • AVDD：3 V至5.25 V
    • DVDD：2.7 V至5.25 V
  • 电流：4.65 mA
  • 温度范围：-40°C至+105°C
  • 封装：32引脚LFCSP
  • 接口
    • 三线式串行接口
    • SPI、QSPI™、MICROWIRE™和DSP兼容
    • SCLK引脚内的施密特触发

产品详情

AD7194是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着ADC中可直接输入小信号。

这款器件可配置为8路差分输入或16路伪差分输入。片内4.92 MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。

这款器件具有非常灵活的数字滤波器，包括一个快速建立选项。输出数据速率和建立时间等变量取决于所选的选项。针对要求所有转换均需建立的应用，AD7194具有零延迟特性。

这款器件的工作电源电压为3 V至5.25 V，功耗为4.65 mA，采用32引脚LFCSP封装。

应用

  • PLC/DCS模拟输入模块
  • 数据采集
  • 应变片传感器
  • 压力测量
  • 温度测量
  • 流量测量
  • 电子秤
  • 色谱
  • 医疗与科学仪器

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

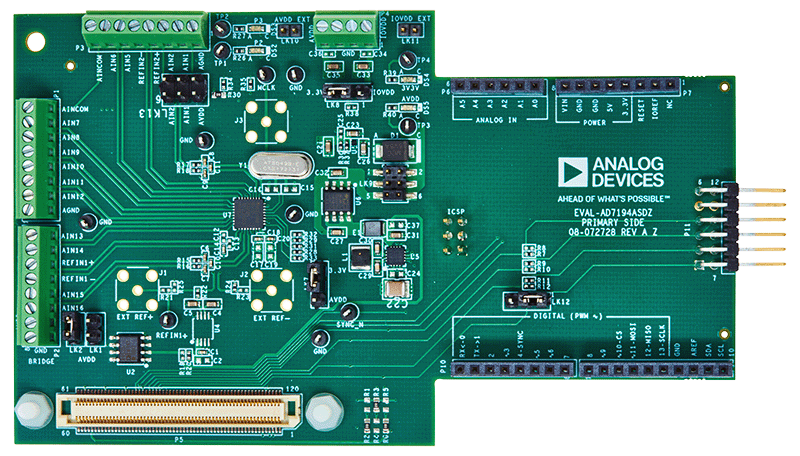

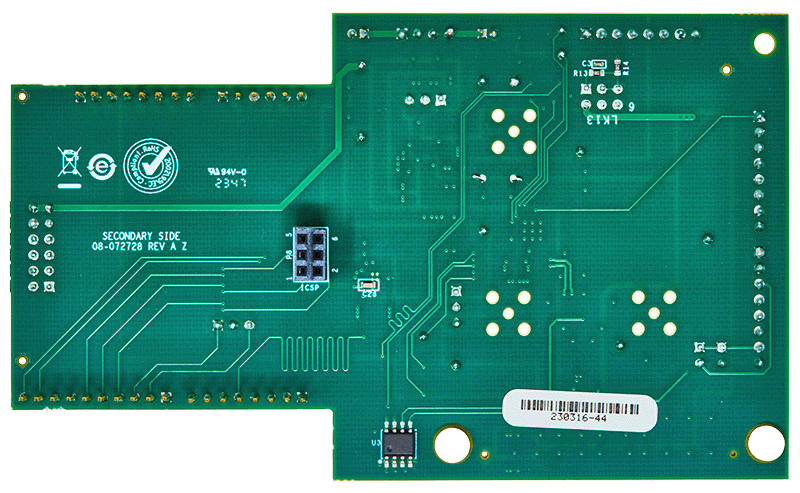

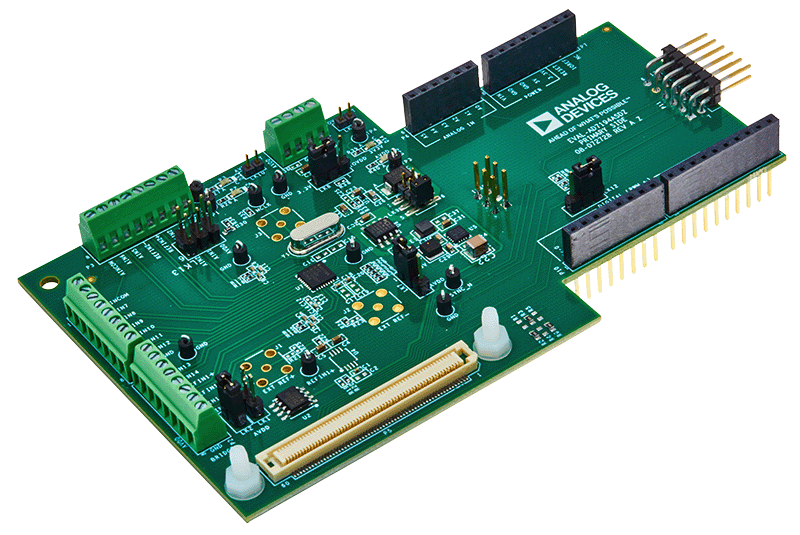

评估套件 (1)

参考资料

  • 查看全部 (10)
  • 数据手册 (1)
  • 应用笔记 (3)
  • 用户手册 (1)
  • 技术指南 (1)
  • 视频 (3)
  • 技术文章 (1)
    • Document Type

    工具及仿真模型

    Virtual Eval - BETA

    Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。

    VirtualEval

    设计工具

    XLS
    728.5 K
    AD7193/AD7194 Digital Filter Models

    These tools show the response of the digital filter section of the AD71xx and AD77xx devices based on input parameters.

    配套产品推荐

    AD7194 配套产品

    推荐 Precision Reference

    • For low noise, high accuracy, 2.5V reference: ADR421, ADR431.
    • For low noise, high accuracy, 5V reference: ADR425.

    推荐 使用的数字隔离器

    推荐 驱动放大器

    • For a low noise, low distortion, rail-to-rail output, differential driver: ADA4940-1.
    • For a precision, general purpose, rail-to-rail, single-ended input: AD8628.

    推荐 使用的线性稳压器

    • For powering the separate AVdd and DVdd supplies: ADP3303.
