AD5546

电流输出、并行输入、16位数模转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 16 位分辨率 - AD5546
  • 14 位分辨率 - AD5556
  • 2象限或4象限乘法DAC
  • ±1 LSB DNL
  • ±1 LSB INL
  • 工作电源电压：2.7 V至5.5 V
  • 低噪声：12 nV/√Hz
  • 低功耗：IDD = 10 μA
  • 建立时间：0.5 µs
  • 内置 RFB 便于电压转换
  • 内置 4 象限电阻支持 0 V 至 –10 V、0 V 至 +10 V 或 ±10 V 输出
  • 内置 4 象限电阻支持 0 V 至 –10 V、0 V 至 +10 V 或 ±10 V 输出
  • 欲了解更多特性，请参考数据手册

更多细节
show more Icon

AD5546/AD5556分别是精密16/14位、低功耗、电流输出、并行输入数模转换器，采用+5 V单电源供电，四象限输出的乘法基准电压为±10V。

内置的四象限电阻有利于电阻匹配和温度跟踪，使多象限应用所需的元件数量最少。此外，反馈电阻(RFB)也可以简化通过外部缓冲实现电流-电压转换的操作。

AD5546/AD5556采用紧凑型TSSOP-28封装，工作温度范围为–40ºC至+85ºC。

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD5546

文档

14
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 应用笔记
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

pdf

更新 09/28/2006
英文

AD5546/AD5556: Current Output, Parallel Input, 16-/14-Bit Multiplying DACs with Four-Quadrant Resistors Data Sheet (Rev.D)

打开PDF文件

redirect
683 kB
download

下载 PDF

PDF Vector

pdf

更新 09/05/2008
日文

AD5546/AD5556: 16/14ビットD/Aコンバータ、乗算型、4象限動作用抵抗内蔵、電流出力、パラレル入力 (Rev.0)

打开PDF文件

redirect
432 kB
download

下载 PDF

应用笔记

10

PDF Vector

pdf

更新 09/26/2002
英文
AN-137: A Digitally Programmable Gain and Attenuation Amplifier Design redirect icon

52 kB

download

下载 PDF

PDF Vector

PDF

更新 12/01/2016
英文
AN-1426: Precision, Unipolar, Inverting Conversion Using the AD5546/AD5556 DAC (Rev.B) redirect icon

99.8 K

download

下载 PDF

PDF Vector

PDF

更新 11/21/2017
英文
AN-1487: Precision, Bipolar Configuration for the AD5546/AD5556 DAC (Rev.C) redirect icon

96.2 K

download

下载 PDF

PDF Vector

pdf

更新 10/15/2004
英文
AN-320A: CMOS Multiplying DACs and Op Amps Combine to Build Programmable Gain Amplifier, Part 1 redirect icon

1295 kB

download

下载 PDF

PDF Vector

pdf

更新 10/15/2004
日文
CMOS DACとオペアンプをベースにしたプログラマブル・ゲイン・アンプ　Part I (Rev.AN-320A) redirect icon

830 kB

download

下载 PDF

PDF Vector

PDF

更新 12/21/2017
英文
AN-1488: Precision, AC Reference Signal Attenuator Using the AD5546/AD5556 Multiplying DAC (Rev.A) redirect icon

79.69 K

download

下载 PDF

PDF Vector

PDF

更新 11/24/2017
英文
AN-1486: Precision, Unipolar, Noninverting Configuration for the AD5546/AD5556 DAC (Rev.C) redirect icon

100.29 K

download

下载 PDF

PDF Vector

HTML

更新 08/07/2023
英文
AN-912: Driving a Center-Tapped Transformer with a Balanced Current-Output DAC redirect icon

PDF Vector

HTML

更新 08/07/2023
中文
AN-912: Driving a Center-Tapped Transformer with a Balanced Current-Output DAC redirect icon

PDF Vector

HTML

更新 08/07/2023
日文
AN-912: 平衡電流出力DACによるセンタータップ付きトランスの駆動 redirect icon

用户手册

2

PDF Vector

pdf

更新 11/08/2011
英文
UG-309: Evaluating the AD5546 Current Output/Serial Input DACs redirect icon

341 kB

download

下载 PDF

PDF Vector

pdf

更新 11/08/2011
中文
UG-309：评估AD5546电流输出/串行输入DAC redirect icon

341 kB

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 9
show more Icon

数据手册 1

AD5546/AD5556: Current Output, Parallel Input, 16-/14-Bit Multiplying DACs with Four-Quadrant Resistors Data Sheet (Rev.D)

用户手册 1

UG-309：评估AD5546电流输出/串行输入DAC

应用笔记 7

AN-912: Driving a Center-Tapped Transformer with a Balanced Current-Output DAC
AN-137: A Digitally Programmable Gain and Attenuation Amplifier Design
AN-1426: Precision, Unipolar, Inverting Conversion Using the AD5546/AD5556 DAC (Rev.B)
AN-1487: Precision, Bipolar Configuration for the AD5546/AD5556 DAC (Rev.C)
AN-320A: CMOS Multiplying DACs and Op Amps Combine to Build Programmable Gain Amplifier, Part 1
AN-1488: Precision, AC Reference Signal Attenuator Using the AD5546/AD5556 Multiplying DAC (Rev.A)
AN-1486: Precision, Unipolar, Noninverting Configuration for the AD5546/AD5556 DAC (Rev.C)

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

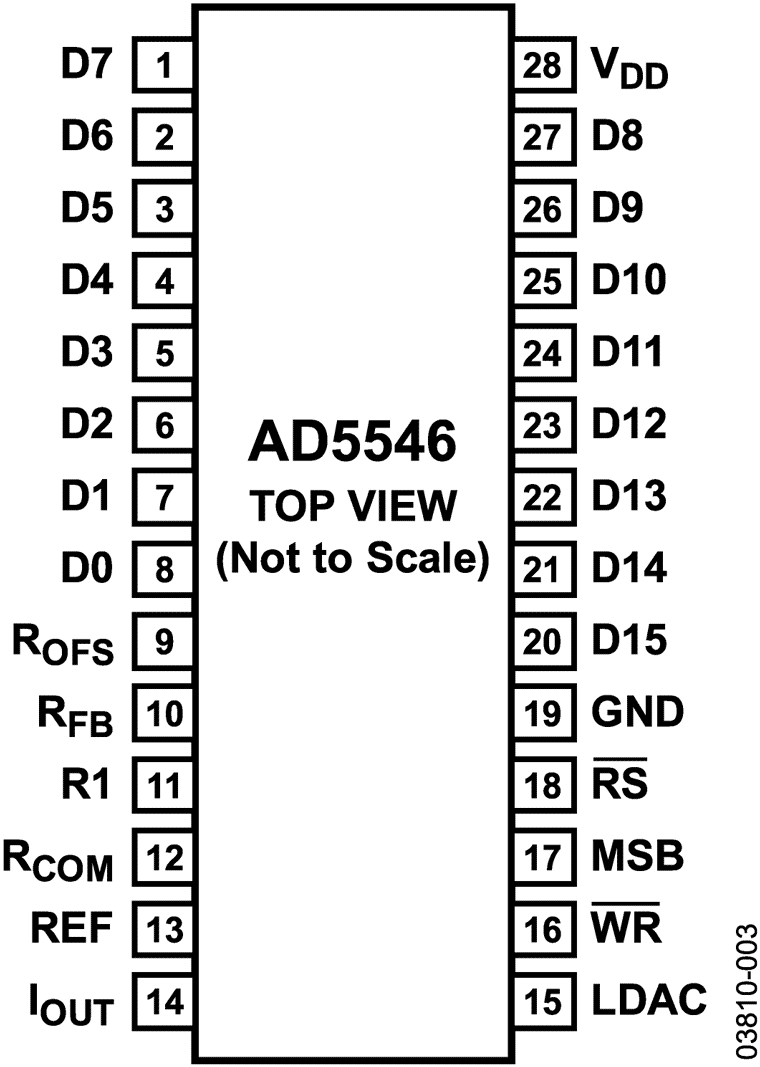

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD5546BRUZ 28-Lead TSSOP (4.4mm x 9.7mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5546BRUZ-REEL7 28-Lead TSSOP (4.4mm x 9.7mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5546CRUZ 28-Lead TSSOP (4.4mm x 9.7mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5546CRUZ-REEL7 28-Lead TSSOP (4.4mm x 9.7mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 14, 2010

- 10_0083

Addition of Polyimide layer for the AD5543, AD5545, AD5546 and AD5547 generics.
