概览
优势和特点
- 超紧凑 SC70 和 TSOT 封装
- 低温度系数
- 8 引脚 SOIC：3 ppm/°C（典型值）
- 5 引脚 SC70：9 ppm/°C（最大值）
- 5 引脚 TSOT：9 ppm/°C（最大值）
- 初始精度 ±0.1%
- 无需外部电容器
- 低噪声 10 μV p-p，0.1 Hz 至 10.0 Hz (ADR02)
- 宽工作范围
- ADR01：12.0 V 至 36.0 V
- ADR02：7.0 V 至 36.0 V
- ADR03：4.5 V 至 36.0 V
- ADR06：5.0 V 至 36.0 V
- 高输出电流 10 mA
- 宽温度范围：–40°C 至 +125°C
- ADR01/ADR02/ADR03 与行业标准 REF01/REF02/REF03 引脚兼容
- ADR01、ADR02、ADR03 和 ADR06 SOIC（A 级）适用于汽车应用
ADR01-EP 支持防务和航空航天应用（AQEC 标准）
- 下载 ADR01-EP 数据手册 (pdf)
- 军用温度范围（−55°C 至 +125°C）
- 受控制造基线
- 组件/测试场所
- 制造场所
- 增强产品变更通知
- 可应请求提供资质数据
- V62/12658 DSCC 图号
产品详情
ADR01、ADR02、ADR03 和 ADR06 分别是具有高精度、高稳定性和低功耗的精密 10.0 V、5.0 V、2.5 V 和 3.0 V 带隙基准电压源。这些套件密封在微型 5 引脚 SC70 和 TSOT 封装中，另外提供 8 引脚 SOIC 版本。ADR01、ADR02 和 ADR03 的 SOIC 版本是行业标准 REF01、REF02 和 REF03 的简易替换器件1。小尺寸和宽工作范围使得 ADR01、ADR02、ADR03 和 ADR06 基准电压源适用于通用和空间受限应用。

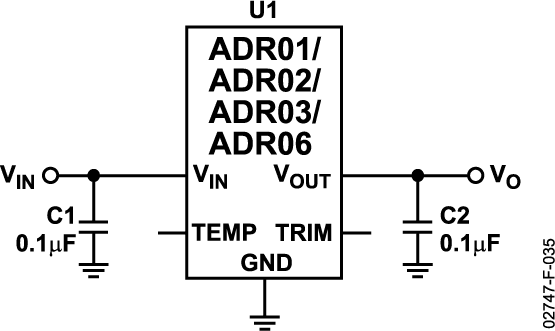

在配备外部缓冲器和简单电阻器网络的情况下，可以使用 TEMP 引脚来进行温度检测和近似估计。套件上提供的 TRIM 引脚用于微调输出电压。
ADR01、ADR02、ADR03 和 ADR06 是紧凑型低漂移基准电压源，可在宽电源电压范围内提供稳定的输出电压。这些套件采用 5 引脚 SC70 和 TSOT 封装以及 8 引脚 SOIC 封装，并具有 A 级、B 级和 C 级可供选择。这些套件均可在扩展的工业温度范围（−40°C 至 +125°C）内工作。采用 8 引脚 SOIC 封装的 A 级 ADR01、ADR02、ADR03 和 ADR06 适用于汽车应用。
应用
- 精密数据采集系统
- 高分辨率转换器
- 工业过程控制系统
- 精密仪表
- 自动电池监控
- PCMCIA 卡
1 ADR01、ADR02 和 ADR03 分别与 REF01、REF02 和 REF03 元件级兼容。不提供系统级兼容性暗示保证。ADR01、ADR02 和 ADR03 的 SOIC 版本分别与 REF01、REF02 和 REF03 的 8 引脚 SOIC 版本引脚兼容，另外具有温度监控功能。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
