MAX38647B

推荐用于新设计

1.8V 至 5.5V 输入、440nA IQ、175mA 小型 nanoPower 降压转换器，具有四级 VSEL

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 延长电池寿命
    • 440nA 超低静态电源电流
    • 关断电流：5nA
    • 94% 峰值效率，10μA 时超过 90%
  • 易于使用 – 应对常见操作
    • 1.8V 至 5.5V 输入电压范围
    • 0.5V 至 1.8V 输出电压范围
    • 高达 175mA 输出电流
  • 在多个用例中保护系统
    • 短路保护
    • 内部有源放电
  • 可编程单个电阻器（32 设置）
    • 通过数控 VSEL1 和 VSEL2 引脚为每个 RSEL 设置提供四个输出电压电平
  • 用于转换器开/关控制的 EN 引脚
  • 用于低压差操作的 100% 占空比模式
  • 减小尺寸并提高可靠性
    • 工作温度范围为 −40°C 至 +125°C
    • 8 焊球 WLP（1.82mm x 0.89mm，0.4mm 间距）
    • 10 引脚 TDFN（3mm x 3mm，0.5mm 间距）

MAX38647B 是一款超低 IQ (440nA) 降压转换器，可将 1.8V 至 5.5V 的输入电压转换为 0.5V 至 1.8V 的输出电压。通过 RSEL 引脚上的单个外部电阻 (RSEL)，可以编程设置四种不同的输出电压，如数据手册中的表 1 所示。使用两个电压选择引脚 VSEL1 和 VSEL2，通过将其拉高或拉低，可以在选定的四个输出电压之间动态改变输出电压。四个输出电压在启动期间确定。输出电压从低电压转换为高电压采用开环限流方式控制。从高电压转换为低电压完全取决于负载。

降压转换器在超低功耗模式 (ULPM)、低功耗模式 (LPM) 和高功耗模式 (HPM) 之间自动切换，根据负载电流尽可能以更高的效率处理负载。降压转换器在 ULPM 中过度调节，使得输出电容能够防止负载瞬变期间发生输出欠冲。参见数据手册中的图 1，了解 MAX38647B 模式转换。该套件支持以 100% 占空比运行。

当套件处于关断状态时，有源放电电阻将 OUT 拉至地。在环境温度超过 +85°C 的应用中，可能需要 >10μA 的负载电流，以防止因功率 FET 漏电流导致输出电压飙升。

应用

  • 空间有限的便携式消费电子产品
  • 可穿戴设备超低功耗 IoT、NB IoT 和 Bluetooth® LE
  • 采用单个锂离子和纽扣电池供电的产品
  • 有线、无线工业产品
MAX38647B
1.8V 至 5.5V 输入、440nA IQ、175mA 小型 nanoPower 降压转换器，具有四级 VSEL

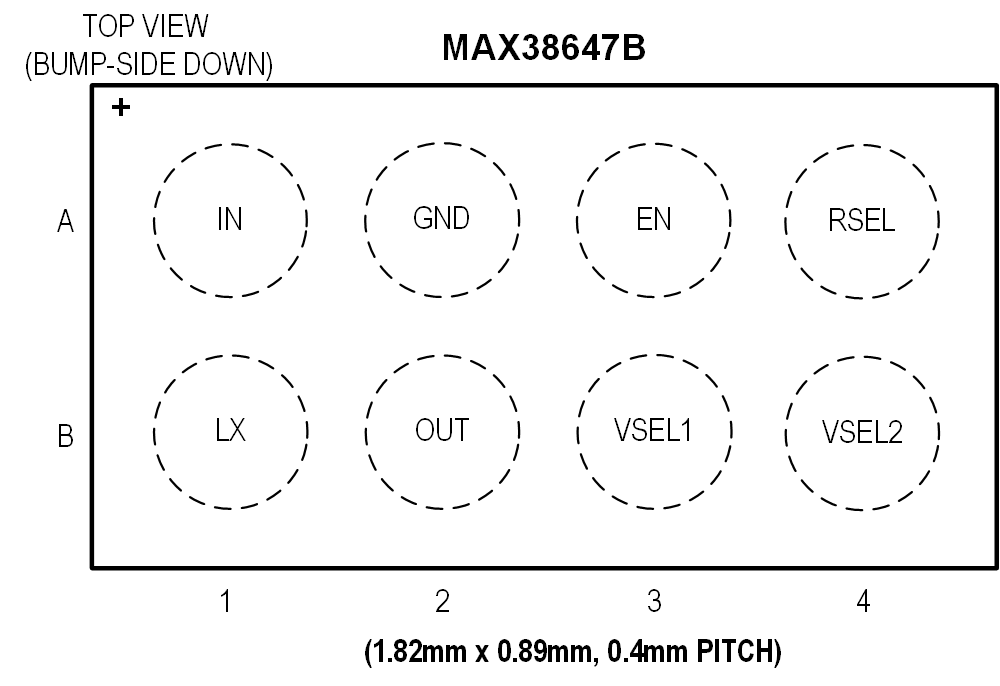

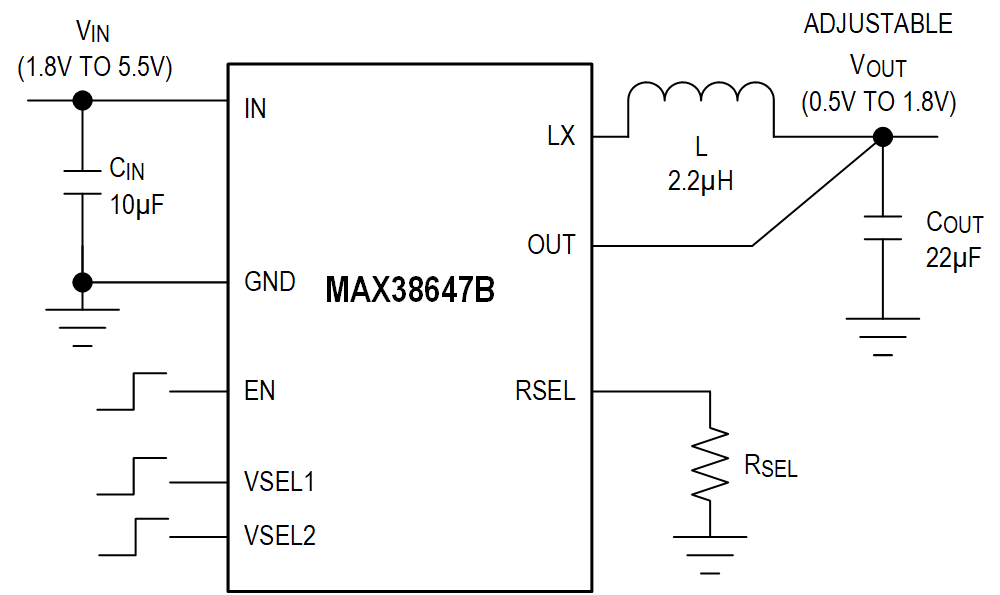

MAX38647B Simplified Application Circuit MAX38647B Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

LTpowerPlay®

LTpowerPlay®是一款功能强大且基于Windows的开发环境，支持凌力尔特的数字电源系统管理(PSM)产品。

打开工具

SIMPLIS Models 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX38647BEVKIT

MAX38647B WLP 评估套件

立即购买 更多内容

特性和优点

  • 评估采用（1.82mm x 0.89mm、0.4mm 间距）8 焊球 WLP 封装的 MAX38647B IC
  • 1.8V 至 5.5V 输入电压范围
  • 输入电压范围：0.5V 至 1.8V
  • 高达 175mA 输出电流
  • 经过验证的双层 1oz 铜基 PCB 布局
  • 展示紧凑型解决方案尺寸
  • 全面装配且经过测试

产品详情

MAX38647B WLP 评估套件（EV 套件）评估采用晶圆级封装 (WLP) 的 MAX38647B IC。MAX38647B 是一款具有四级 VSEL 的微型 1.8V 至 5.5V 输入、440nA IQ、175mA nanoPower 降压型转换器。该 EV 套件采用 1.8V 至 5.5V 输入电压，提供 0.5V 至 1.8V 输出电压（可通过电阻器配置）。MAX38647B 可以使用两个电压选择 (VSEL) 引脚动态改变电压。该 EV 套件提供高达 175mA 的输出电流。它安装有 MAX38647BANA+。有关 MAX38647B IC 的完整特性、优势和参数，请参阅 MAX38647B 数据手册。
MAX38647BEVKIT
MAX38647B WLP 评估套件

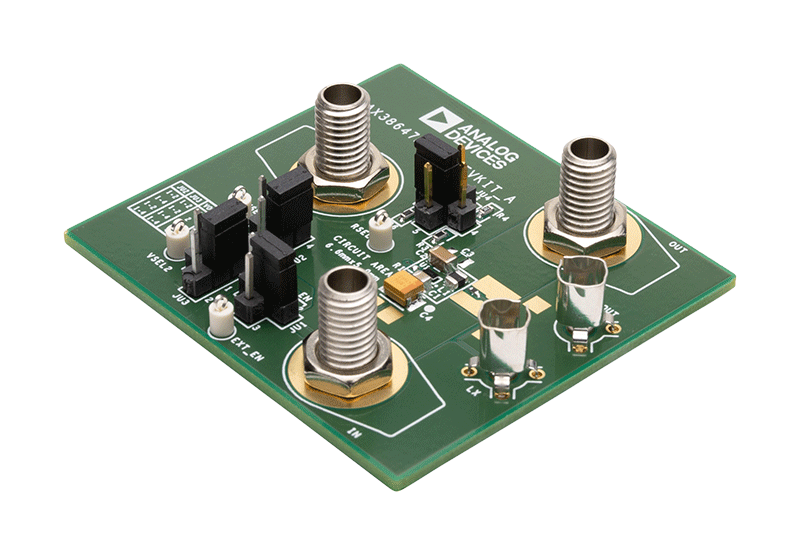

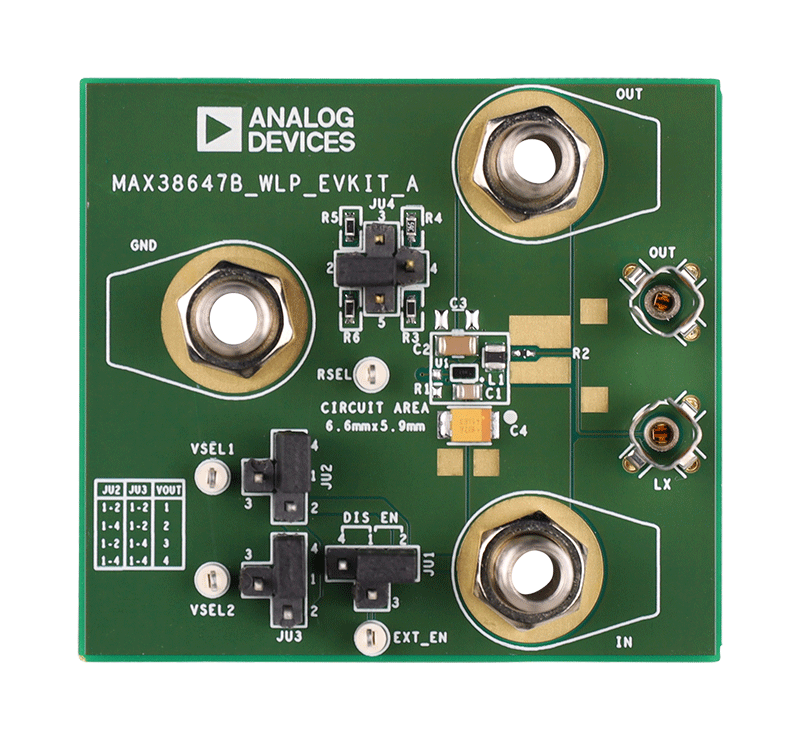

MAX38647B WLP EVKIT MAX38647B WLP EVKIT - Top View MAX38647B WLP EVKIT - Bottom View
