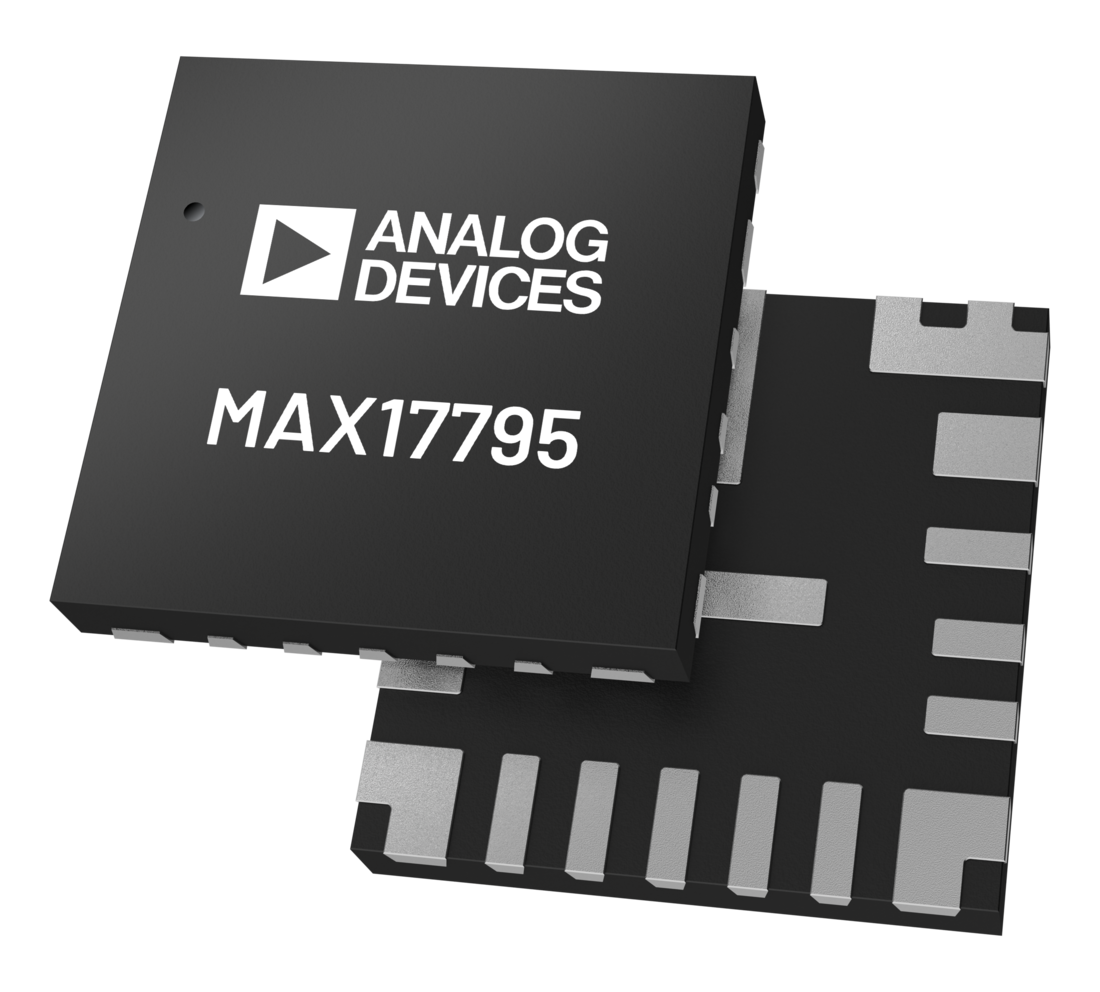

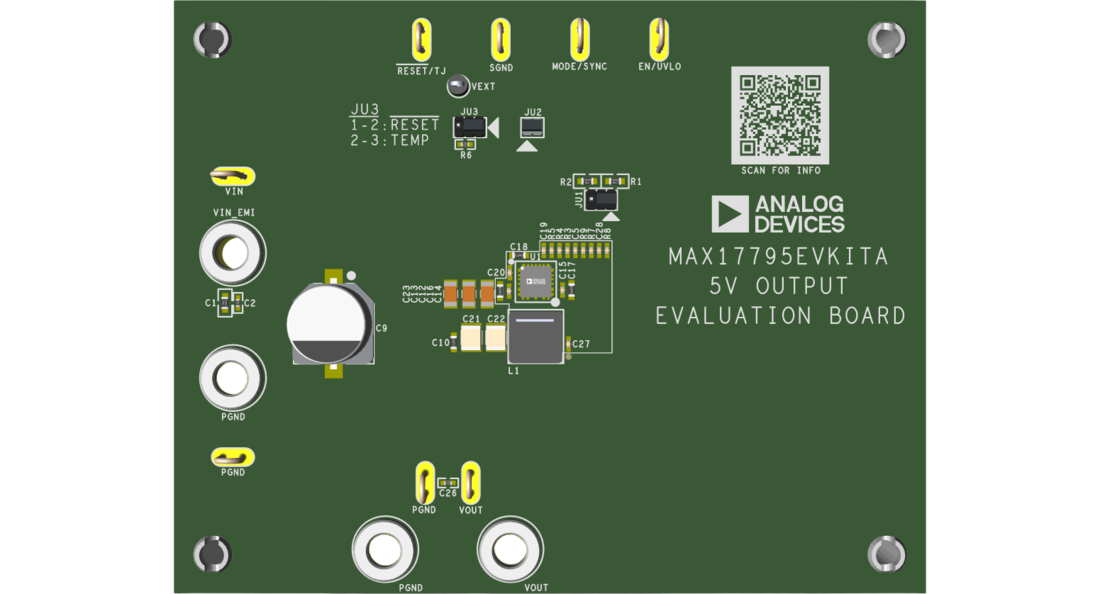

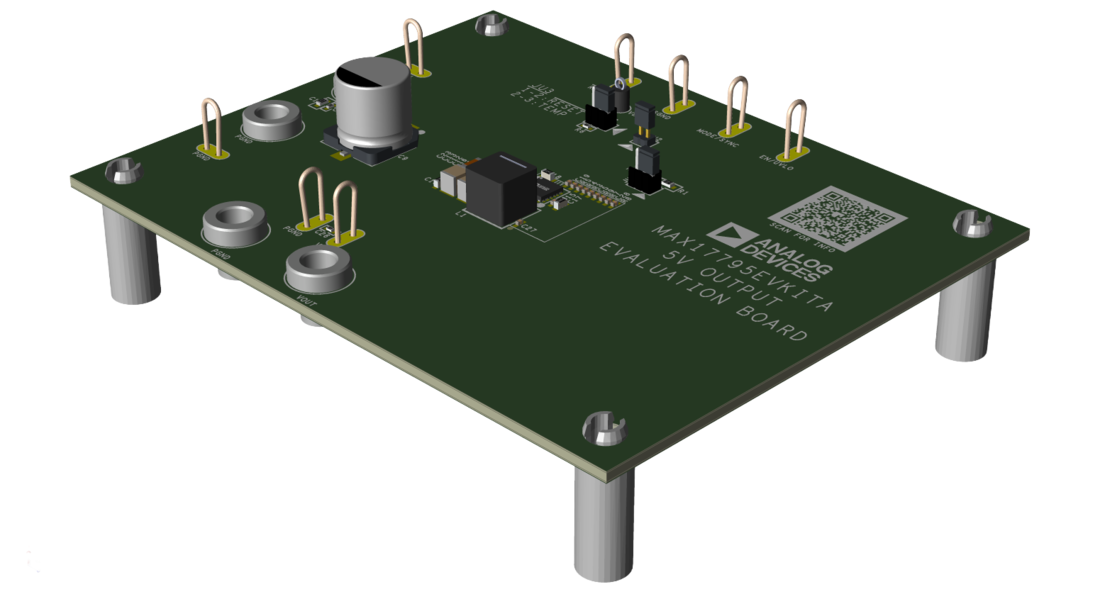

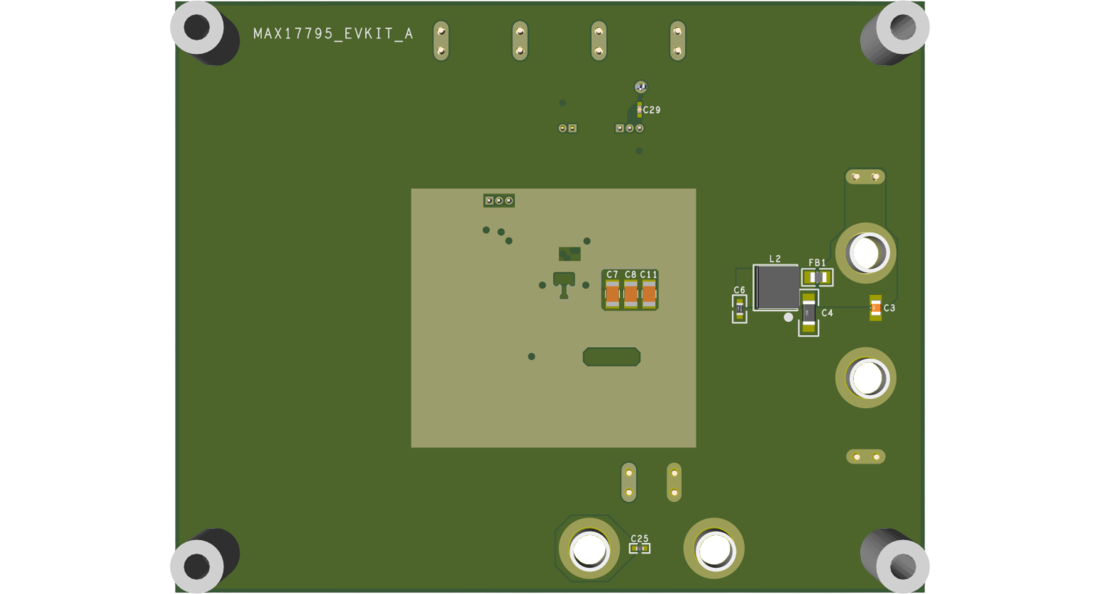

MAX17795
推荐用于新设计3V 至 80V,5A,高效同步降压 DC-DC 转换器
- 产品模型
- 2
Viewing:
概述
- 减小解决方案规模和成本
- 无肖特基–同步操作
- 内部补偿组件
- 全陶瓷电容器,布局紧凑
- 可调输出范围为 0.6V 至 VIN 的 90%
- 频率可调范围为 300kHz 至 1.5MHz,带外部时钟同步功能
- 通过对称输入引脚减少 EMI

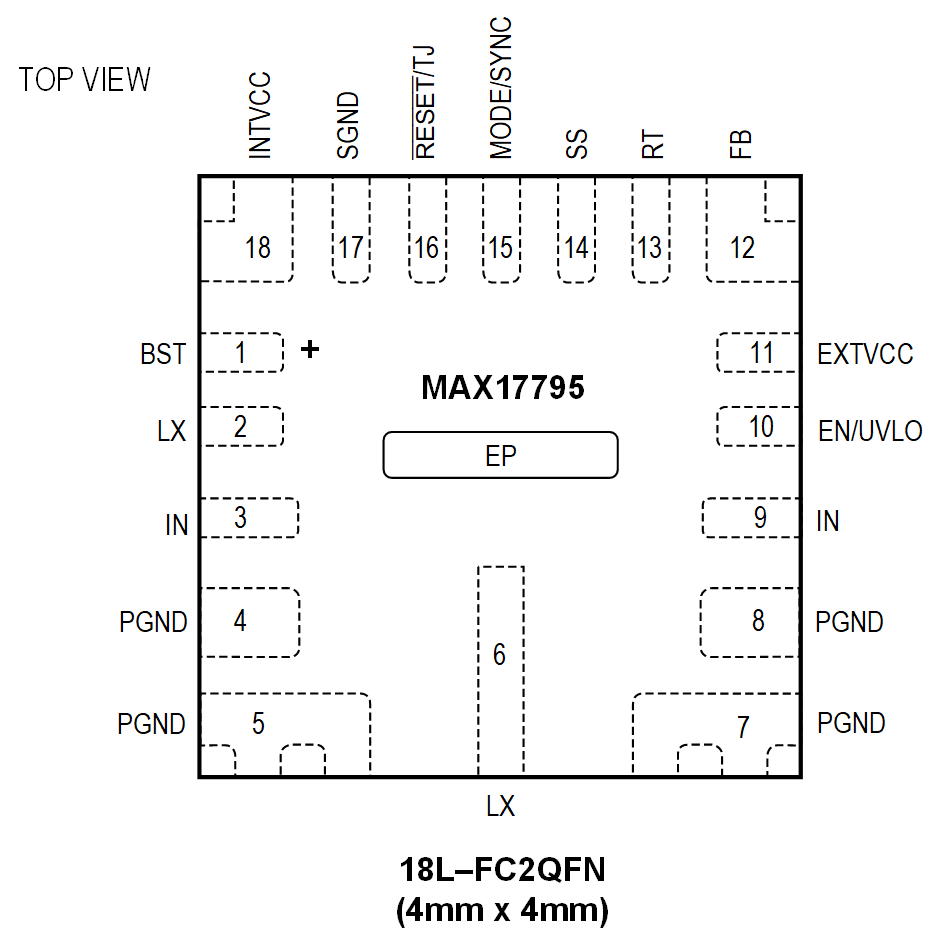

- 4mm x 4mm 18L-FC2QFN
- 降低功耗
- 峰值效率为 92%(VIN = 48V,VOUT = 5V)
- 采用开关频率调制(SFM)模式提高轻载效率
- 用于提高效率的外部偏置输入
- 芯片温度监控
- 在恶劣工业环境中可靠运行
- 内置打嗝模式过载保护
- 可编程软启动
- 内置输出电压监控,带 RESET/TJ 引脚
- 可编程 EN/UVLO 阈值
- 符合 CISPR32 (EN55032) B 类传导和辐射发射标准
- 高工业级 -40℃ 至 +125℃ 环境工作温度范围/-40℃ 至 +150℃ 结温范围
MAX17795 是一款高效、高压同步降压 DC-DC 转换器,集成 MOSFET,输入电压范围为 3V 至 80V。该套件可提供高达 5A 的电流,并产生从 0.6V 到 VIN 的 90% 的输出电压。
该设备具有 MODE/SYNC 引脚,可用于对设备进行编程,使其工作在强制脉冲宽度调制 (PWM) 或开关频率调制 (SFM) 模式,并将内部时钟与外部时钟同步。该设备提供使能/输入欠压锁定 (EN/UVLO) 引脚,用于设置转换器开启/关闭所需的输入电压。该设备还具有软启动 (SS) 引脚,以减少启动期间的浪涌电流。此外,该器件还具有 RESET/TJ 引脚,可用于监测输出电压或芯片温度的状态。芯片温度监控器使用户能够直接测量硅芯片温度,而不是依赖理论估计,从而实现稳健、可靠的电源设计。
应用
- 工业、航空电子设备和重型设备
- 工厂和楼宇自动化
- 电机控制
- 通用电源
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
|---|---|---|---|
| MAX17795AFN+ | LFCSP | ||
| MAX17795AFN+T | LFCSP |
