LTC7852
LTC7852-1

双通道输出、6相、多相电流模式同步控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 使用亚毫欧姆DCR检测或具有电流检测功能的DrMOS来提高效率
  • 采用电源模块、DrMOS或外部栅极驱动器和MOSFET工作
  • 总输出电压精度:±0.5%
  • 灵活的相位配置
  • 双输出电流监控
  • tON(MIN) = 40ns,可以在高频条件下实现极低占空比
  • 双路差分远程检测放大器
  • 可编程频率范围:250kHz1.2MHz
  • VIN 范围不受 IC 限制
  • VCC 范围:4.5V 至 5.5V
  • VOUT 范围:0.5V 至 2.0V
  • 适用于LTC785248引脚(5mm × 6mm)GQFN
  • 适用于LTC7852-136引脚(4mm × 5mm )QFN
更多细节
show more Icon

LTC7852/LTC7852-1 是一款 6 相、双输出电流模式同步降压型开关稳压控制器,可与外部功率链路器件 (如 DrMOS、电源模块或分立式 N 沟道 MOSFET 和相关的栅极驱动器)配合使用。其灵活的设计支持 1、2、3、4、5 和 6 相配置。LTC7852 提供一项可改善电流检测信号信噪比的独特功能,从而允许使用具非常低 DC 绕组电阻的电感器,以实现较高效率。该控制器的最小导通时间仅为 40ns,从而允许在高降压比下使用高开关频率。使用两个 IC 可并联 8、10 或 12 相,以满足高达 400A 的极高电流要求。

远端采样差分放大器和精密基准可提供 0.5V 至 2.0V 的准确输出电压。输入电压不受控制器的限制。针对输出短路或过流的打嗝模式保护功能可较大限度降低热耗散。

LTC7852-1 专为 DrMOS 而特别设计,具有一个内部电流检测信号。

应用

  • 计算机系统
  • 电信和数据通信系统
  • DC 配电系统



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC7852ERHE#PBF
  • HTML
  • HTML
LTC7852ERHE#TRPBF
  • HTML
  • HTML
LTC7852EUFD-1#PBF
  • HTML
  • HTML
LTC7852EUFD-1#TRPBF
  • HTML
  • HTML
LTC7852IRHE#PBF
  • HTML
  • HTML
LTC7852IRHE#TRPBF
  • HTML
  • HTML
LTC7852IUFD-1#PBF
  • HTML
  • HTML
LTC7852IUFD-1#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

DC2631A

 LTC7852 演示板 | 单输出或双输出

zoom

DC2631A

 LTC7852 演示板 | 单输出或双输出

 LTC7852 演示板 | 单输出或双输出

产品详情

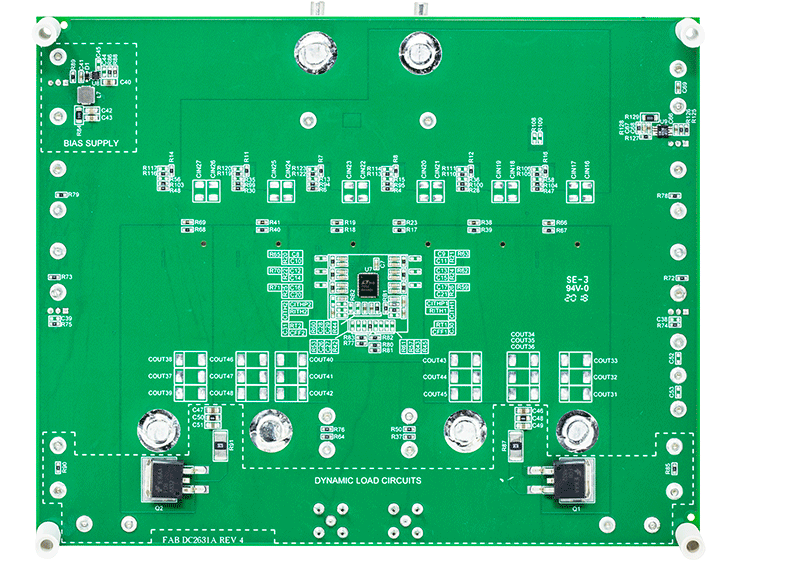

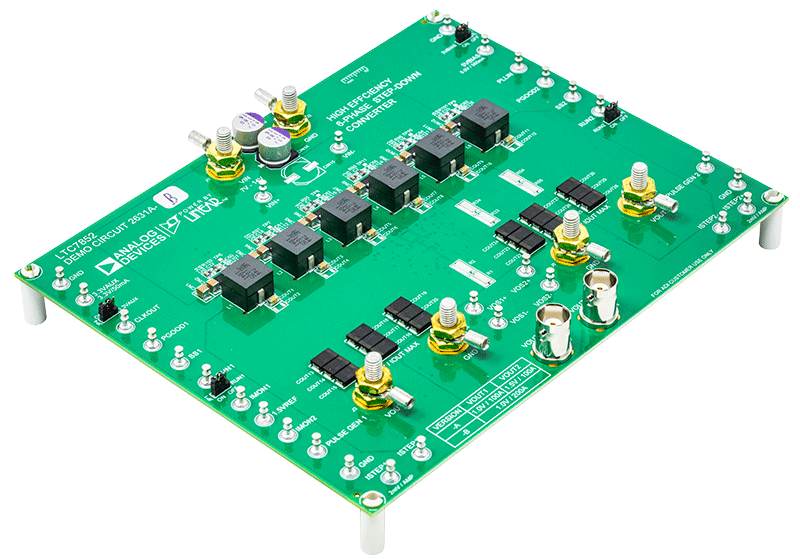

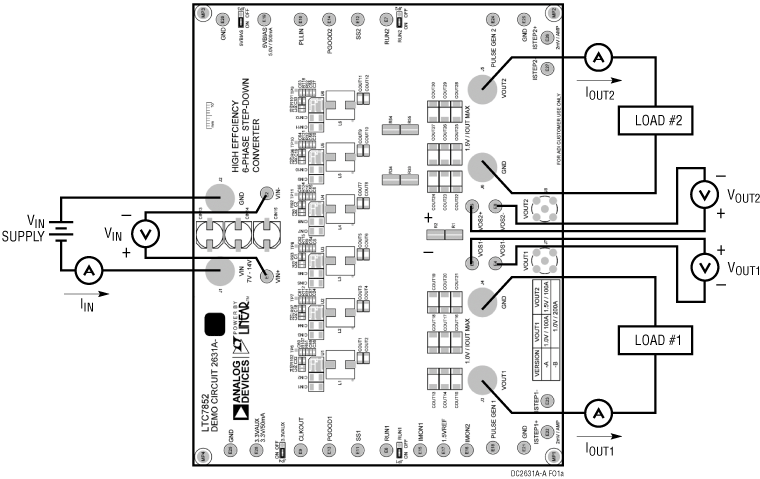

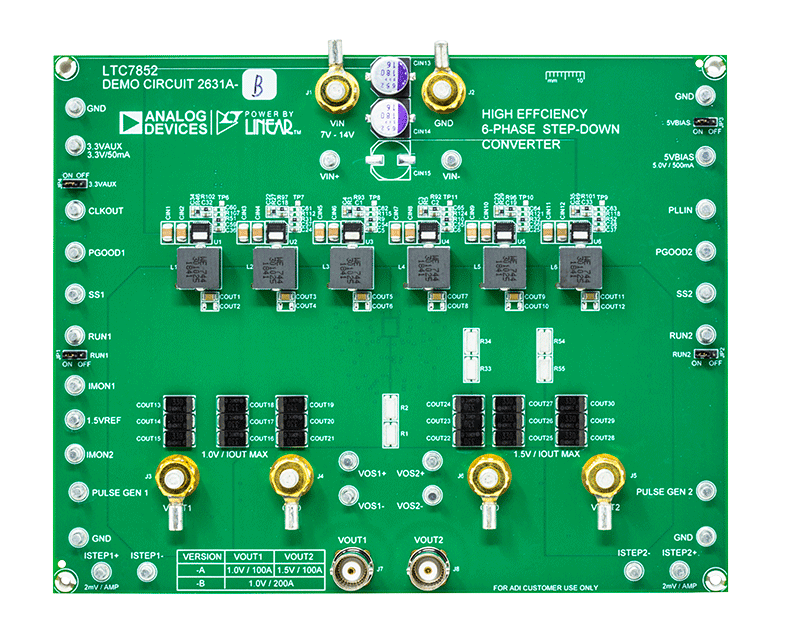

演示电路 2631A 在两个高输出电流、高效率降压型转换器中采用了 LTC7852,这两个转换器各有其自己的组装型式。–A 组装型式的转换器提供 1.0V/100A 和 1.5V/100A 两个 3 相输出。–B 组装型式则提供单个 1.0V/200A 的 6 相输出。图 3 给出了方框图。两个转换器均在 7V 至 14V 的输入电压范围内工作,开关频率为 400kHz。

每相的功率级均包含一个 5mm × 5mm DrMOS 和典型 DCR 为 0.32mΩ 的11.3mm × 11.0mm 0.25µH 铁氧体电感器。LTC7852 采用峰值电流模式架构,可利用低于 mΩ DCR 电感器实现准确的 DCR 检测和均流。LTC7852 为每个 DrMOS 提供一个三态兼容型 PWM 输出。

DC2631A 的其他特点包括:

  • 输出电压 VOUT1 和 VOUT2 的差分检测
  • IMON 引脚可监视每个电源轨的电感器电流。
  • 提供任选的电阻器和跳线,以改变 VOUT1 和 VOUT2 的相位排列:
    • VOUT14 相,VOUT2:2 相
    • VOUT1:5 相,VOUT2:1 相
    • 请注意,默认的相位排列为:VOUT1:3 相,VOUT2:3 相
  • 提供任选的电阻器和跳线,以并联 VOUT1 和 VOUT2
  • RUN、PGOOD、PLLIN 和 CLKOUT 引脚
LTC7852 数据手册提供了完整的 IC 工作原理说明和应用信息。必须将数据手册与快速入门指南配合起来阅读。
