LTC3312SA
推荐新设计使用5V、双通道6A/双相12A降压型DC/DC稳压器
- 产品模型
- 2
产品详情
- 双6A输出
- 可配置为单输出两相12A降压变换器

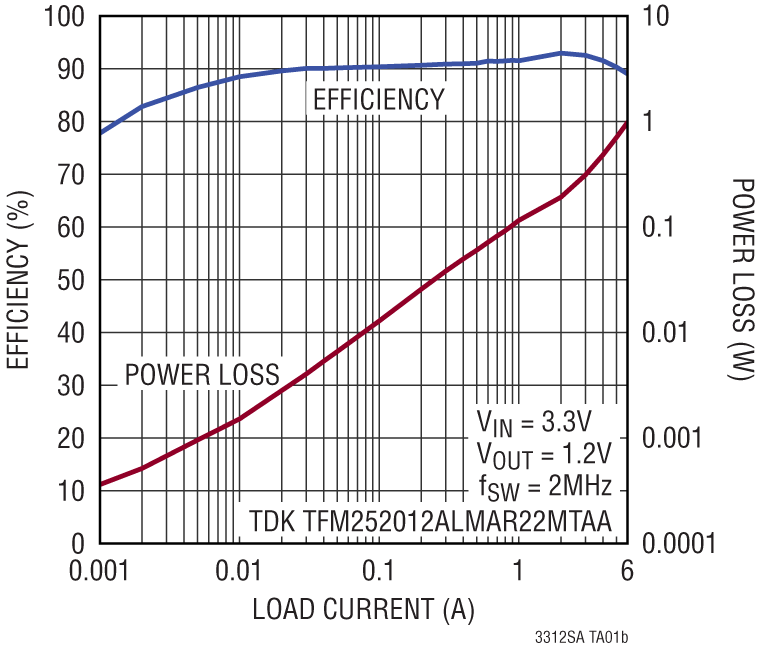

- 高效率:12mΩ高侧和8mΩ低侧
- ±最大总直流输出误差1%
- 宽带宽快速瞬态响应
- 内部输入电容器可降低EMI
- VIN 范围:2.25V至5.5V
- VOUT 范围:0.5V至VIN
- 频率可编程至3 MHz
- 低纹波点放模式®运行, 低IQ
- 关断电流:1.4μA
- 35ns最低开启时间
- 内部补偿
- 实现上电时序监控的精确启用、电源正常指示
- 跟踪、可编程软启动温度监控输出

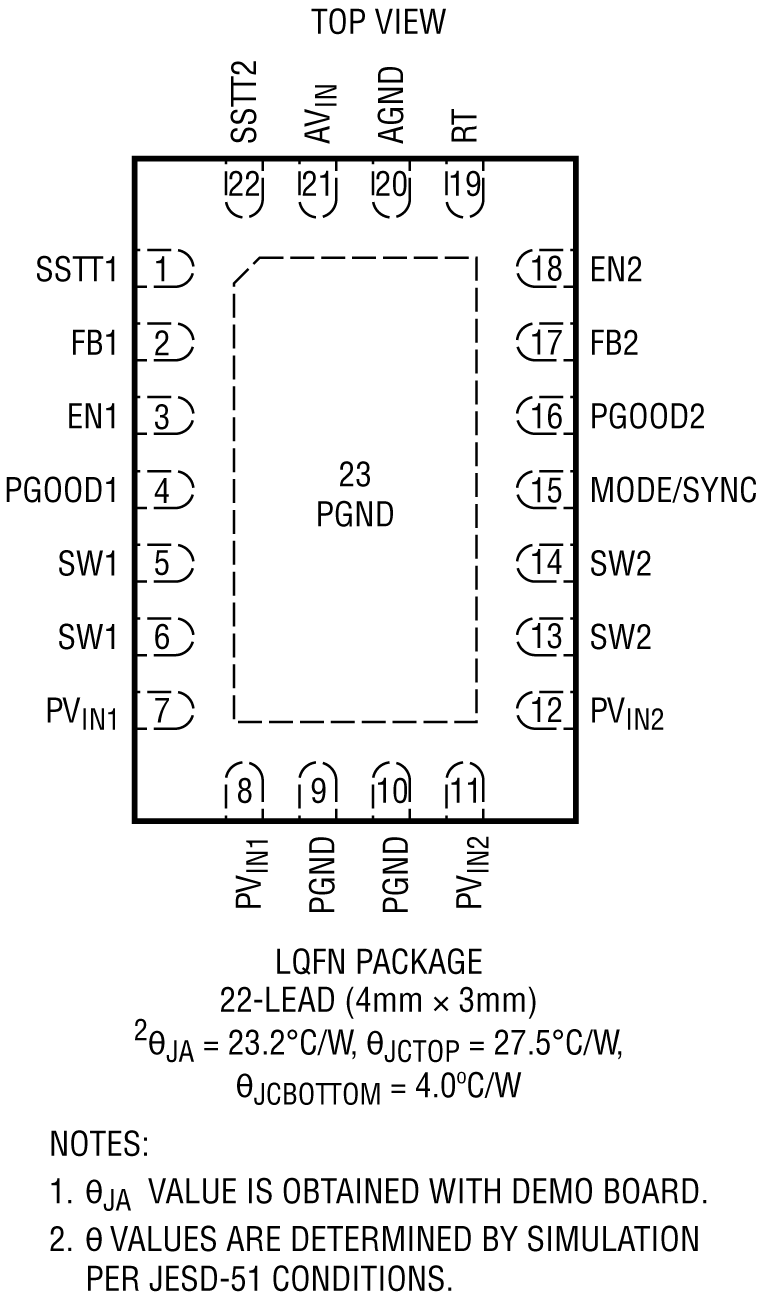

- 耐热性能增强型22引脚4mm × 3mm × 0.95mm LQFN封装
- 适用于汽车应用的AEC-Q100

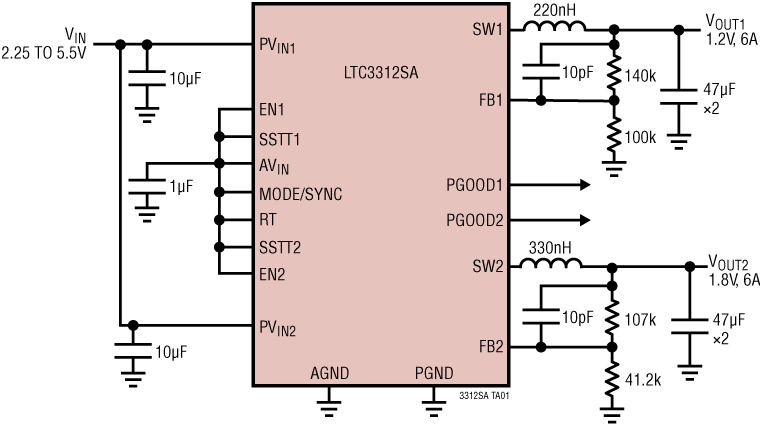

LTC3312SA具有双通道单芯片同步6A降压型转换器,这些转换器采用4mm × 3mm封装,适用于具有苛刻性能要求且节省空间的应用。两个降压转换器在高达3MHz的开关频率下使用恒定频率峰值电流模式架构,可通过小型外部元件实现高效率和快速瞬态响应。LTC3312SA也可配置为单路输出、2相12A降压转换器。
LTC3312SA可在强制连续或脉冲跳跃模式下工作以实现低噪声,或在突发模式下工作以在轻负载条件时实现高效率。通用开关频率可通过外部电阻编程设置为默认2MHz,或通过MODE/SYNC引脚与外部振荡器同步。要降低输入纹波电流,双通道转换器会错相切换180度。
LTC3312SA具有2.25V至5.5V的输入范围,可将输出调节至低至500mV。其他特性包括精密使能阈值、PGOOD信号、输出过压保护、热关断和输出短路保护。也包含可编程软启动和温度监控输出。该套件采用22引脚4mm × 3mm × 0.95mm纤薄LQFN封装,并带有裸露焊盘以降低热阻。
应用
- 服务器、电信电源、光学网络
- 分布式直流电源系统(POL)
- FPGA、ASIC、μP内核电源
- 工业/汽车/通信
参考资料
数据手册 1
用户手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC3312SAAV#PBF | 22-Lead LQFN (4mm × 3mm × 0.95mm) | ||
LTC3312SAJV#WPBF | 22-Lead LQFN (4mm × 3mm × 0.95mm) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
未找到匹配项目 | ||
11月 15, 2023 - 23_0224 Qualification of SMT Attach Material and Die Thickness Update For LTC3312S |
||
LTC3312SAAV#PBF | 量产 | |
LTC3312SAJV#WPBF | 量产 |
这是最新版本的数据手册
工具及仿真模型
LTspice 2
LTspice中提供以下器件型号:
- LTC3312SA
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

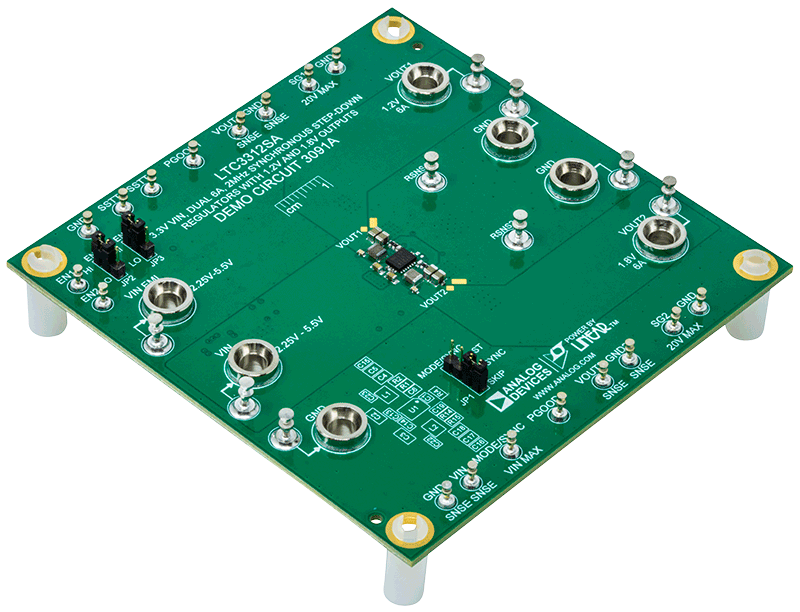

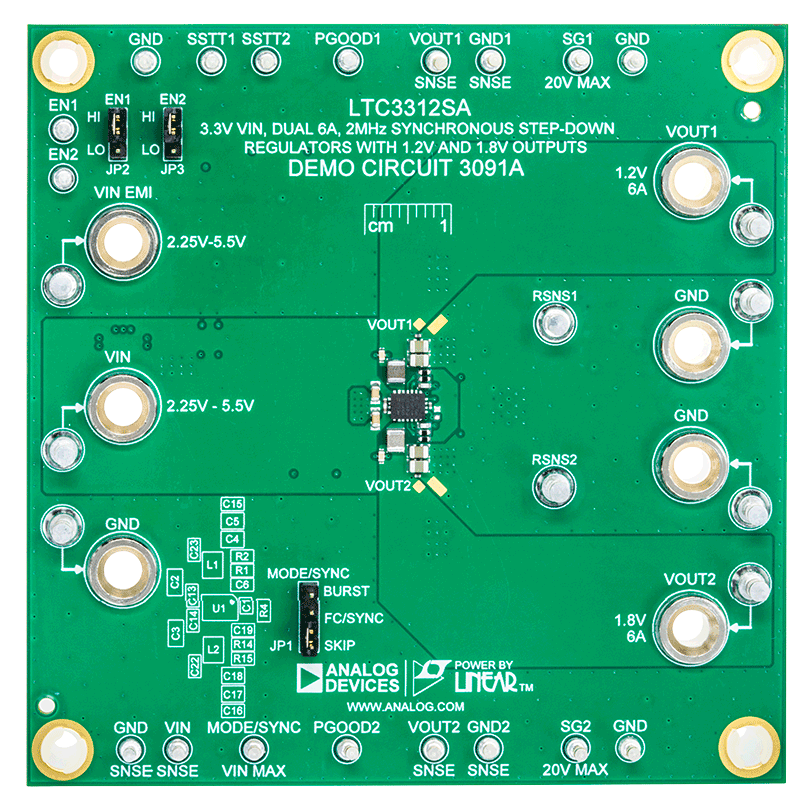

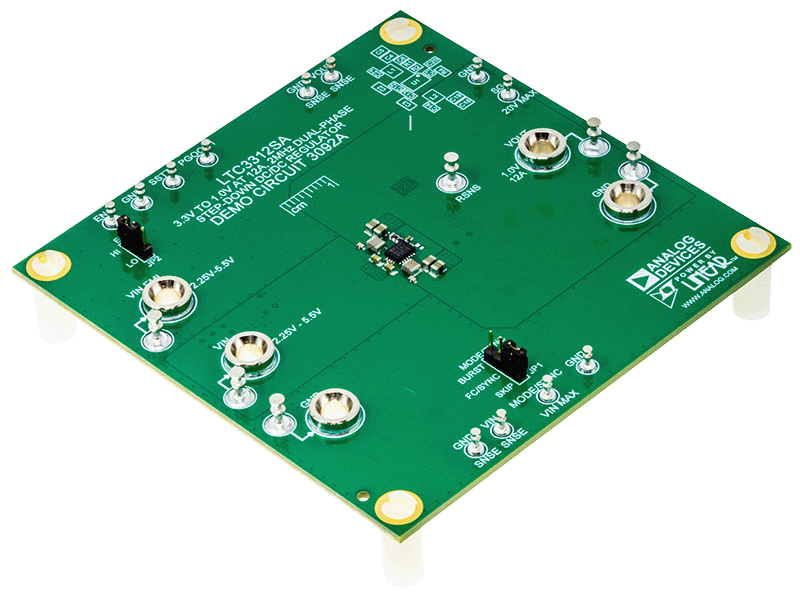

评估套件
