LT7176
推荐用于新设计24A、4V、单相或双相、静音开关式降压稳压器,带数字电源系统管理
- 产品模型
- 1
概述
- Silent Switcher® 架构:实现紧凑、高效、低电磁干扰解决方案
- PMBus/I2C 串行接口
- 遥测回读包括 VOUT、IOUT、VIN、裸片温度和故障
- 可编程电压、电流限制、时序控制、软启动和软停止、欠压和过压、相位、频率(最高 3MHz)和环路补偿
- 集成三次可编程 NVM
- 可通过电阻选择的关键参数
- VOUT 设定点范围:0.3V 至 3.4V
- VOUT 精度:±0.25%, 0.6V ≤ VOUT ≤ 1.375V
- 多相负载共享,最多可达 4 个设备
- 可选的脉冲跳跃模式可实现低静态电流
- 差分远程 VOUT 检测
- 快速瞬态响应
- 宽 VIN 电源范围:低至 2.7V 或 1.5V,带有 EXTVCC
- 可编程且可同步:1MHz 至 3MHz
- 30 引脚 (3.5mm × 4mm) LQFN 封装
LT7176/LT7176-1 是单片 PolyPhase DC/DC 同步降压型稳压器,可提供高达 24A 的连续输出电流。LT7176-1 选项具有两个开关相,连接至两个电感器以驱动单稳压输出电源。快速、干净、低过冲的开关边沿可提供高效率,同时最大限度地减少电磁干扰(EMI)发射。基于 I2C 的 PMBus 1.3 兼容串行接口,支持套件功能控制,并为系统监控提供遥测信息。LT7176/LT7176-1 受 LTpowerPlay 图形用户界面 (GUI) 工具支持。®
最小导通时间为 25ns 的受控导通时间谷值电流模式控制可在低输出电压 (VOUT) 下实现高开关频率 (fSW),并在较小的整体解决方案尺寸中,提供出色的瞬态响应。
VOUT、fSW 和相位可使用外部配置电阻选择。还可以通过 PMBus 接口设置,或将其存储在片内,三次可编程非易失性存储器(NVM)中。
应用
参考资料
数据手册 2
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
|---|---|---|---|
| LT7176RV#TRPBF | 30-Lead LCC (3.50 mm x 4.00 mm x 0.95 mm) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTpowerCAD
LTpowerCAD中提供以下器件的设计工具:
- LT7176
- LT7176-1
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

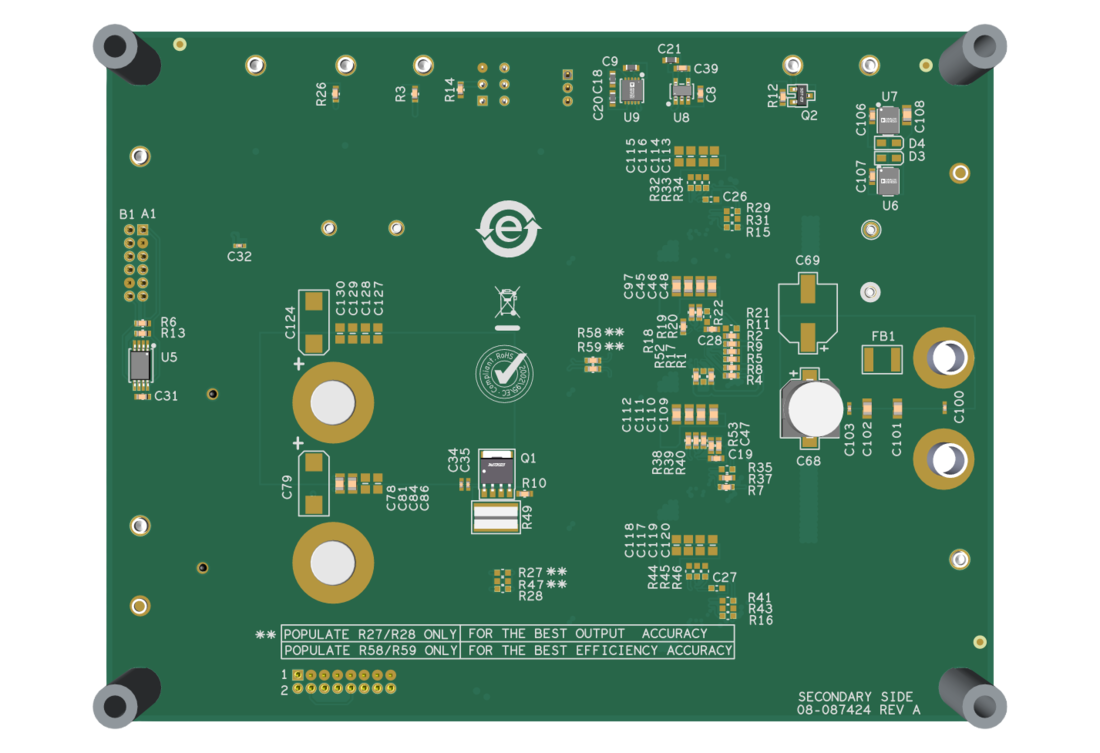

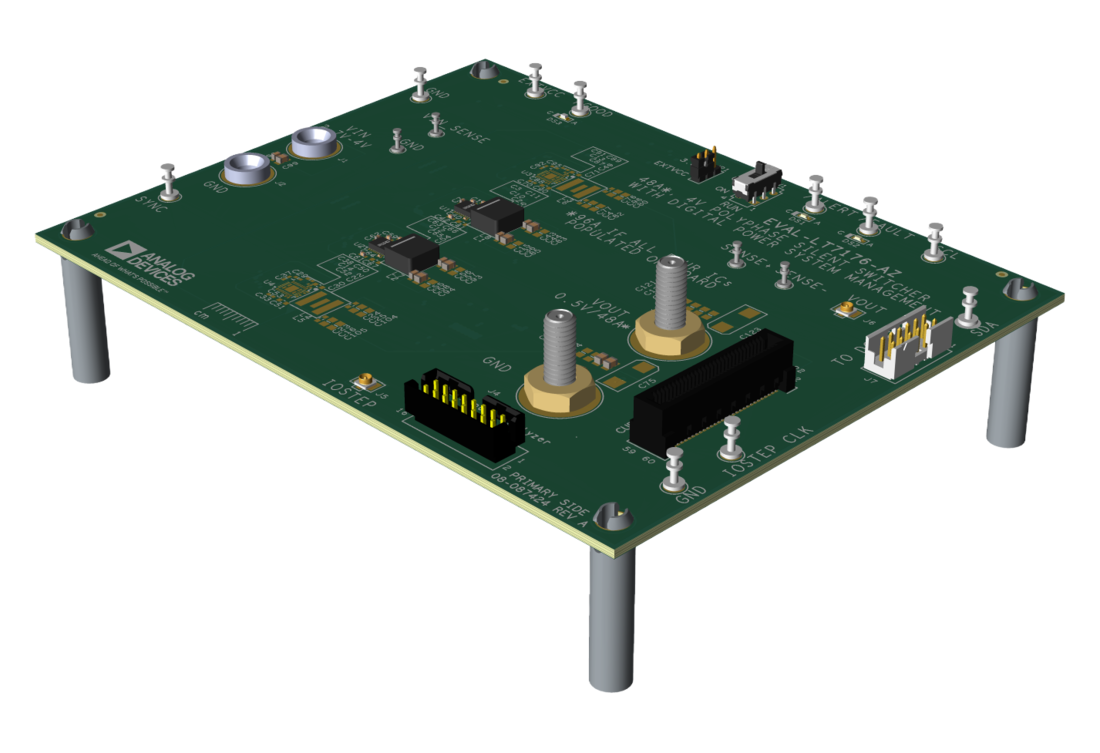

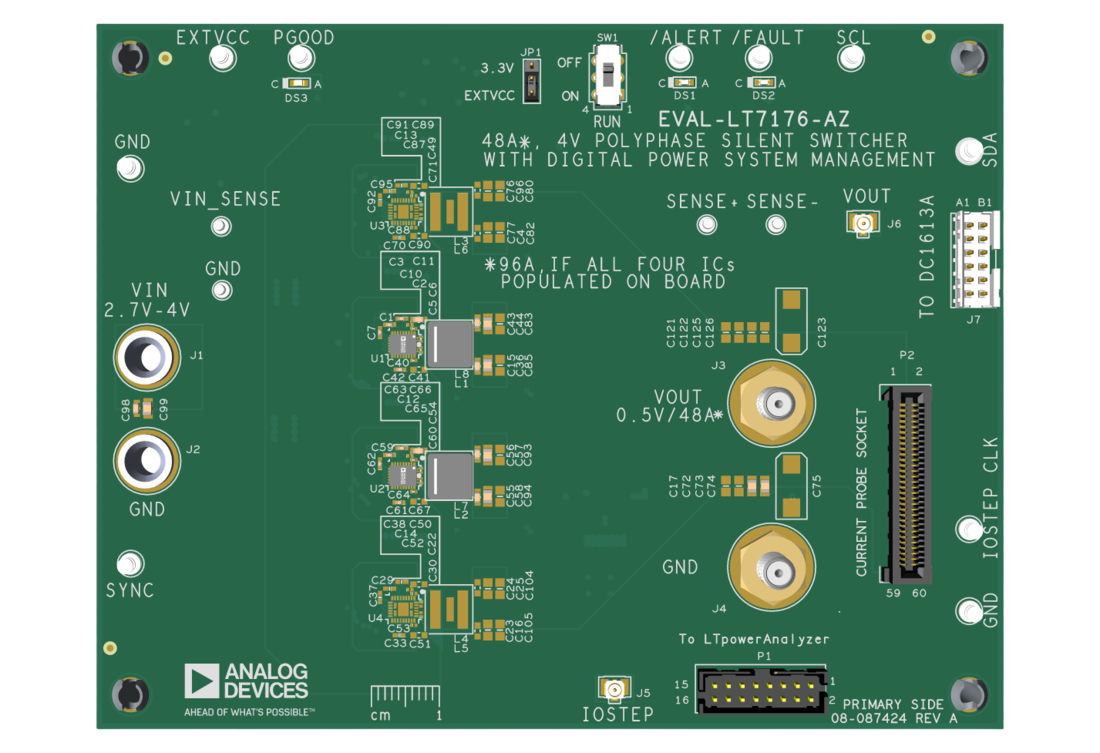

评估套件
