概览

优势和特点

  • RF带宽: 8.45 GHz至9.55 GHz
  • 小数或整数模式
  • 超低相位噪声
    9.0 GHz;50 MHz(参考值)
    -107 / -102 dBc/Hz(10 kHz,小数/整数)
    -138 dBc/Hz(1 MHz,开环)
  • 品质因数(FOM)
    -230 / -227 dBc/Hz(小数/整数)
  • 24位步长,分辨率3 Hz(典型值)
  • 350 MHz,14位参考路径输入
  • 频率和相位调制
  • 集成扫频仪
  • 触发跳频
  • 外部触发
  • 40引脚6 x 6 mm SMT封装: 36 mm²


产品详情

HMC767LP6CE是一款集成电压控制振荡器(VCO)的全功能小数N分频锁相环(PLL)频率合成器。 输入参考频率范围为DC至350 MHz,同时采用小数频率合成器的高级Σ-Δ型调制器设计具有超精细步长和极低杂散。 高度集成的结构提供温度、冲击和工艺变化情况下出色的相位噪声性能。 此外,HMC767LP6CE还提供扫频和调制、外部触发、双缓冲、精确频率控制、相位调制等特性。 HMC767LP6CE采用无引脚QFN 6 x 6 mm表贴封装。

有关工作原理和寄存器映射信息,请参阅“集成VCO的PLL – 微波 VCO”操作指南。

应用

  • VSAT无线电
  • 微波点对点无线电
  • 测试设备与工业控制
  • 军用最终用途
  • 相控阵应用
  • FMCW雷达系统

产品生命周期 icon-not-recommended 最后一次采购

该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购,并阅读“停产信息”以了解最后下单和收货的时限。

工具及仿真模型

设计工具

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具,可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动,从而加快上市速度。

配套产品推荐

HMC767 配套产品

推荐 Loop Filter Op Amps

推荐 使用的基准电压源缓冲器

  • 集成滤波器改善了噪声性能: LTC6957.

推荐 基准电压源清除PLL

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

PCN-PDN信息

样片申请及购买

在线购买:
以上所列报价单仅供人民币结算及大陆购买使用, ADI均提供正规发票,如需美金结算及其他地区购买请直接跳转至英文页面进行购买。

所有库存均为仓库现货,可点击“加入购物车”按钮进行购买。登录您的myAnalog账号可以在您的购物车中查询到购买详情。如果您还没有myAnalog账号,您可先创建一个新的账号再进行购买。如果您有任何关于在线购买的问题,请联系CNStore@analog.com。

样片申请:
选择上方“样片申请”按钮将指向ADI授权第三方网站进行样片申请。登录您的myAnalog账号可以在您的购物车中查询到样片申请详情。如果您还没有myAnalog账号,请先创建一个新账号。有关样片申请的任何问题,请联系SampleSupport@analog.com。


价格表帮助

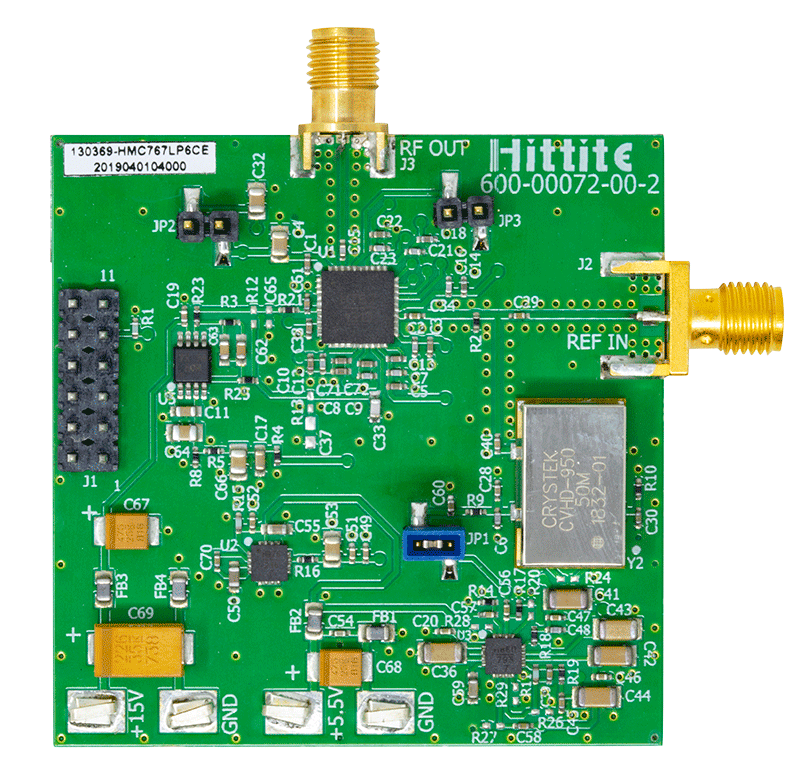

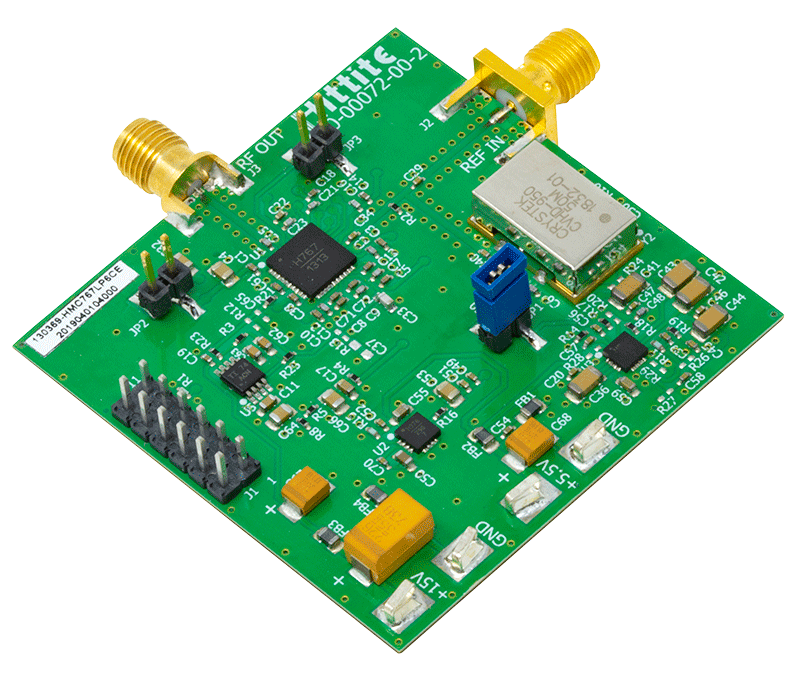

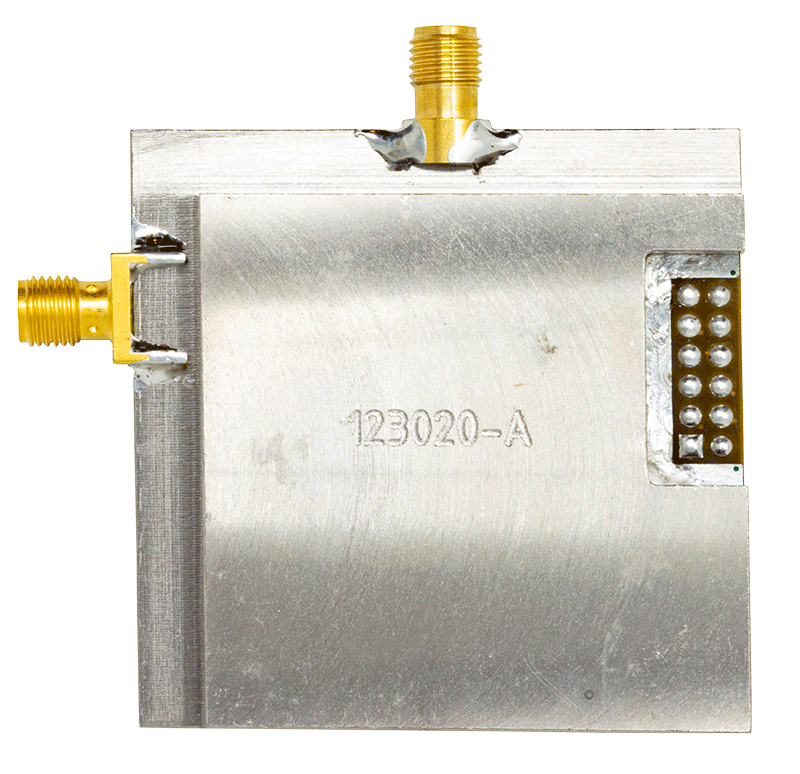

购买评估板
