概览
优势和特点
- Dual output: fO = 8.45 GHz to 9.3 GHz
- fO/2 = 4.225 GHz to 4.65 GHz
- POUT: 12 dBm
- Phase noise: −116 dBc/Hz at 100 kHz
- No external resonator needed
- RoHS compliant, 5 mm × 5 mm SMT package: 25 mm2
产品详情
The HMC1160 is a MMIC voltage controlled oscillator that integrates a resonator, a negative resistance device, and a varactor diode, and features a half frequency output.
Because of the monolithic construction of the oscillator, output power and phase noise performance are excellent over temperature.
Power output is 12 dBm typical from a 5 V supply voltage. The voltage controlled oscillator is housed in a RoHS compliant SMT package and requires no external matching components.
APPLICATIONS
- Point to point and multipoint radio
- Test equipment and industrial controls
- VSAT
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
工具及仿真模型
设计工具
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

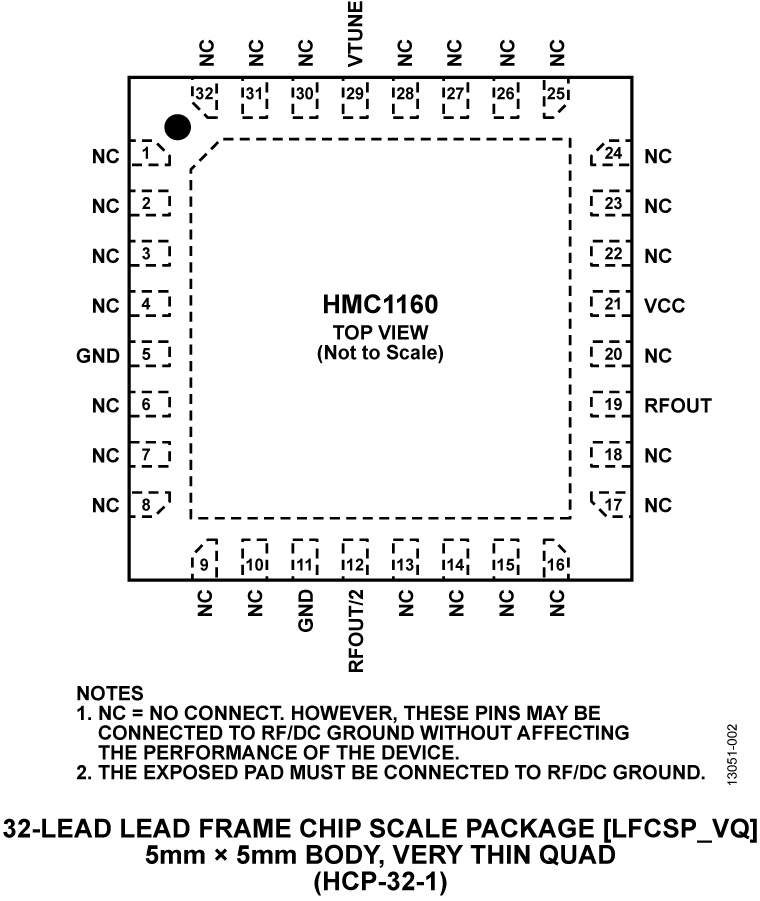

| HMC1160LP5E | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm w/ EP) | |
| HMC1160LP5ETR | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm w/ EP) | |
| Wafer Fabrication Data |
