概览

优势和特点

  • 连续输出电流:3 A
  • 输入电压:4.5 V至36 V
  • 集成MOSFET:98 mΩ/35 mΩ
  • 基准电压:0.6 V ± 1%
  • 最短快速导通时间:50 ns
  • 可编程开关频率:200 kHz至1.8 MHz
  • 同步至外部时钟:200 kHz至1.8 MHz
  • 精密使能和电源良好指示
  • 逐周期电流限值,带打嗝保护
  • 外部补偿
  • 可编程软启动时间
  • 启动后进入预充电输出
  • ADIsimPower设计工具支持

产品详情

ADP2443是一款同步降压DC-DC稳压器,集成了一个98 mΩ高端功率金属氧化物半导体场效应晶体管(MOSFET)和一个35 mΩ同步整流器MOSFET,并采用紧凑型4 mm × 4 mm LFCSP封装,可提供高效率解决方案。该稳压器在4.5 V至36 V的输入电压范围内工作。输出电压可调低至0.6 V,提供高达3 A的连续电流。最短快速导通时间(50 ns)允许稳压器在高频率下将高输入电压转换为低输出电压。

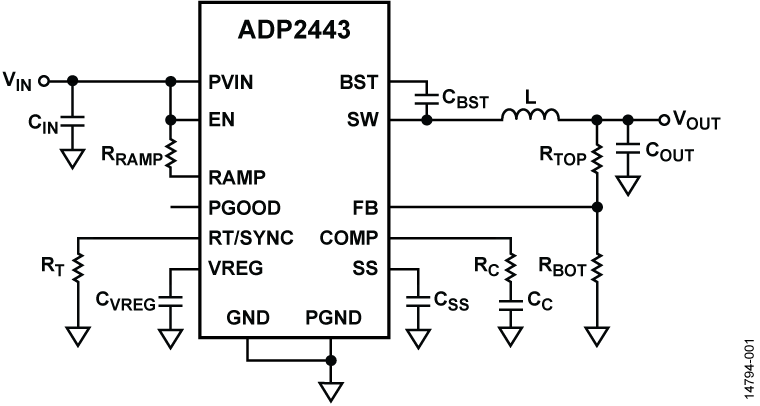

ADP2443使用仿真电流模式、恒频脉冲宽度调制(PWM)控制方案,具备出色的稳定性和瞬态响应。ADP2443的开关频率可在200 kHz至1.8 MHz范围内进行编程。同步功能允许开关频率与外部时钟同步,以便将系统噪声降至最低。

ADP2443针对需要高效率和设计灵活性的高性能应用。外部补偿和可调软启动功能提供设计灵活性。电源良好输出和精密使能输入提供简单可靠的电源时序。

其它重要特性包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)、短路保护(SCP)和热关断(TSD)。

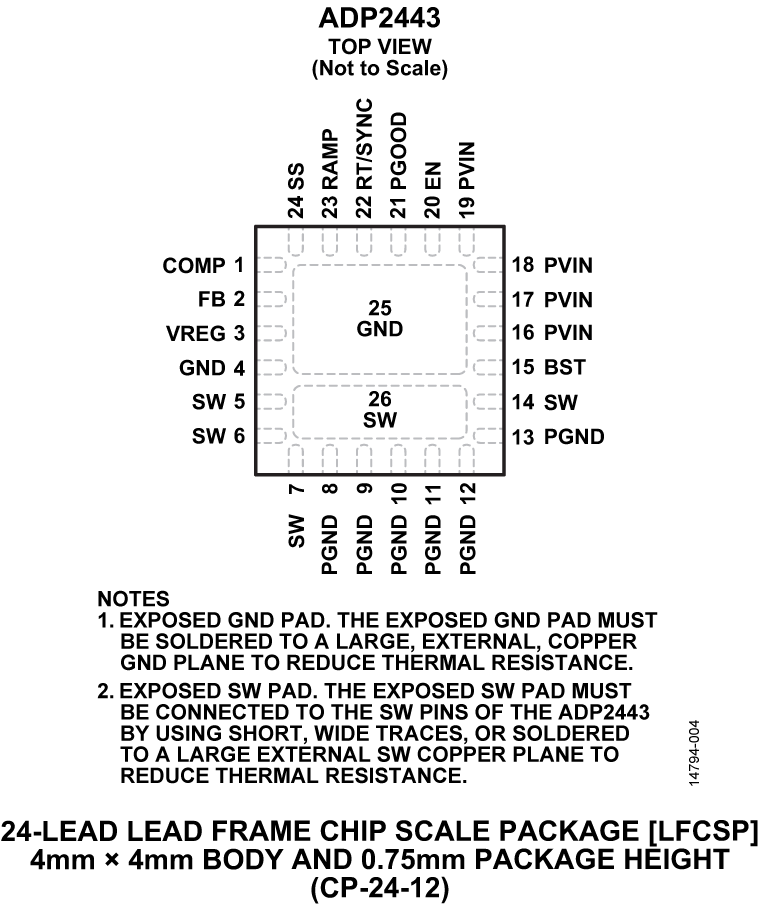

ADP2443在-40°C至+125°C的工作结温范围内工作,采用24引脚4 mm × 4 mm LFCSP封装。

应用

  • 中间供电轨转换
  • 多单元电池供电系统
  • 过程控制和工业自动化
  • 医疗保健
  • 网络和服务器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

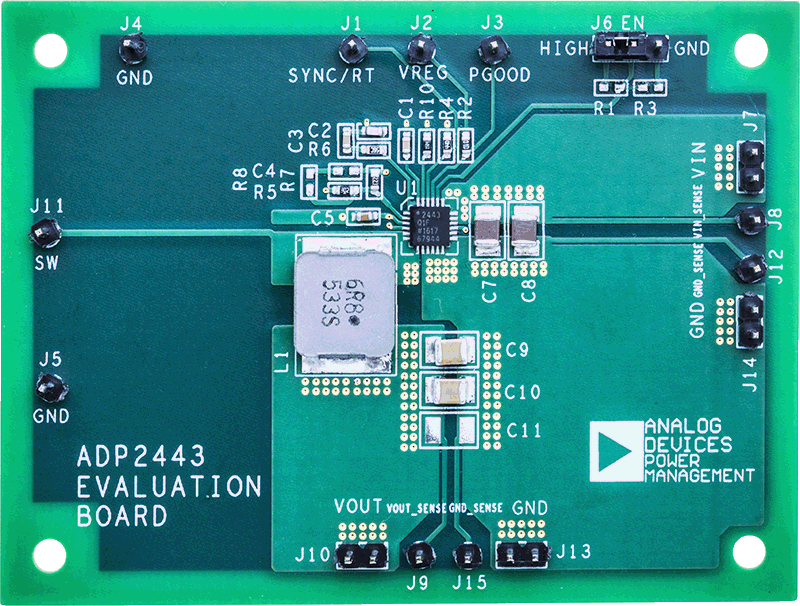

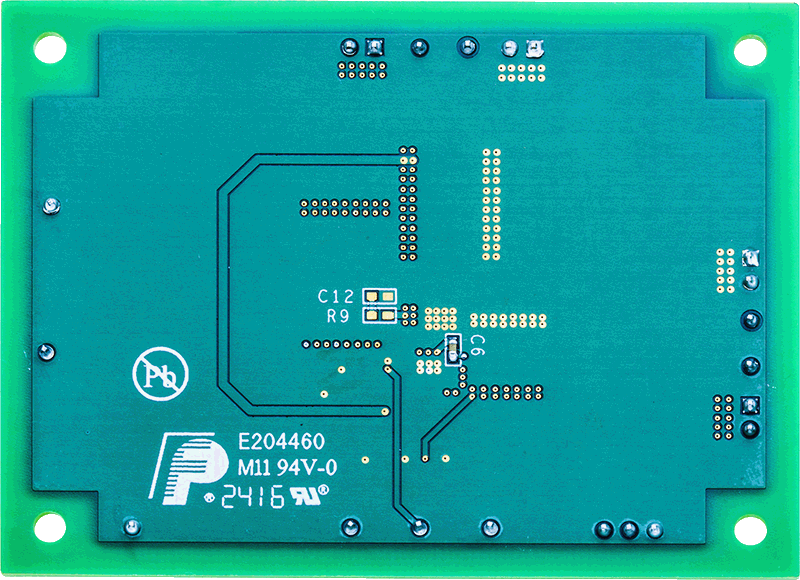

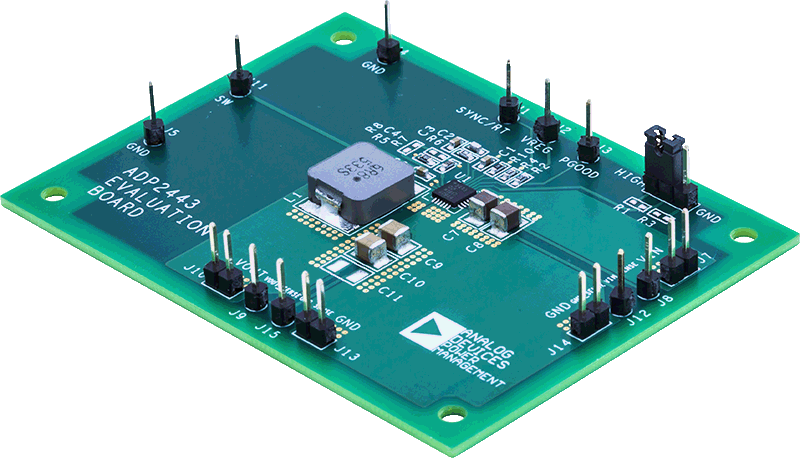

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

Models for the following parts are available in LTspice:

ADP2443

设计工具

ADP244x Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
