ADGM1002

推荐用于新设计

0Hz/DC至20 GHz、SPDT MEMS开关

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • ADGM1002:直流至 20 GHz
  • 插入损耗
    • 6 GHz 时为 0.5 dB（典型值）
    • 20 GHz 时为 0.9 dB（典型值）
  • IIP3：76 dBm（典型值）
  • 最大射频功率：30 dBm
  • 导通电阻：3.4 Ω（典型值）
  • 最大直流电流：150 mA
  • 驱动寿命：1亿次循环（最少）
  • 开关时间(tON):200 μ小号（典型）
  • 集成 3.3 V 驱动器，可通过并行和 SPI 进行简单控制
  • 可独立控制的开关
  • 节省空间的集成无源元件
  • 小，5.00 毫米× 4.00 mm× 0.90 毫米、24 引脚 LGA
  • 温度范围：–40°C 至 +85°C

ADGM1001//ADGM1002/ADGM1003是一款宽带、单刀双掷(SP2T)开关，采用ADI公司的微型机电系统(MEMS)开关技术制造而成。利用该技术可实现小型、宽RF带宽、高线性、低插入损耗开关，其工作频率可低至0 Hz/DC，可满足各种RF和精密设备开关需求。该器件采用24引脚5.00 mm × 4.00 mm × 0.90 mm基板栅格阵列(LGA)封装。

集成式控制芯片可产生静电驱动该开关所需的高压，通过互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容型并行接口进行控制。所有开关都可单独进行控制。

多功能引脚名称只能通过相关功能来引用。

ADGM1001/ADGM1002/ADGM1003主要规格
模式 带宽 最大射频功率 (dBm) 直流信号范围 (V) 最大直流电流 (mA)
ADGM1001 直流至 34 GHz 33 ±6 200
ADGM1002 直流至 20 GHz 30 ±5 150
ADGM1003  直流至 16 GHz 27 ±3 75

应用

  • ATE负载和探针板
  • DC和高速环回测试
  • 继电器替代方案
  • 可重复配置型滤波器和衰减器
  • 军用和微波无线电
  • 蜂窝基础设施：5G毫米波
  • 支持数字标准：PCIe Gen4/Gen5/Gen6、USB 3和USB 4、PAM 4
ADGM1002
0Hz/DC至20 GHz、SPDT MEMS开关
ADGM1002 ADGM1001/ADGM1002/ADGM1003 Functional Block Diagram ADGM1001/ADGM1002/ADGM1003 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
MEMS开关 2
ADGM1304
推荐用于新设计

具有集成驱动器的 0 Hz/直流至 14 GHz 单刀四掷 MEMS 交换芯片
ADGM1004
推荐用于新设计

带集成驱动器的0 Hz至13 GHz、2.5kV HBM ESD SP4T MEMS开关
线性稳压器 3
LT3045-1
推荐用于新设计 具 VIOC 控制功能的 20V、500mA、超低噪声、超高 PSRR 线性稳压器
LT1962
推荐用于新设计 300mA、低噪声 、微功率 LDO 稳压器
ADP7142
推荐用于新设计 40 V、200 mA、低噪声、CMOS LDO线性稳压器
自动测试设备(ATE) 1
AD5522
量产 集成16位电平设置DAC的四参数测量单元
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADGM1001

评估 ADGM1001 0 Hz/DC 至 34 GHz、SPDT、MEMS 开关

立即购买 更多内容

特性和优点

  • 单电源电压：3.3 V
  • 宽频率范围：直流至 34 GHz
  • 适用于 RF 信号的 SMA 连接器
  • 并行接口和 SPI
  • 用于分析仪校准的板载 CALIBRATION THRU 传输线

产品详情

用户指南介绍了用于 ADGM1001 的 EVAL-ADGM1001SDZ 评估板、双芯片、RF 单刀、两掷 (SPDT)、微机电系统 (MEMS) 开关和控制芯片，共同封装在紧凑的 5.00 mm 中× 4 mm ×0.90 毫米，LGA 封装。

SPDT 开关采用 Analog Devices, Inc. 的 MEMS 开关技术，为射频应用提供带宽、功率处理能力和线性度方面的最佳性能。控制芯片生成 MEMS 开关所需的高压信号，并允许用户通过简单灵活的互补金属氧化物半导体 (CMOS)-/低压晶体管-晶体管逻辑 (LVTTL) 兼容并行接口控制其操作，如 以及通过串行外设接口 (SPI)。可以将多个 ADGM1001 器件以菊花链方式连接在一起，从而以最少的数字线路配置多个器件。

对于 SPI，EVAL-ADGM1001SDZ 通过 SDP 板连接到 PC 的 USB 端口。EVAL-SDP-CB1Z 板（SDP-B 控制器板）可通过 Analog Devices 网站订购，网址为www.analog.com/SDP-B.

EVAL-ADGM1001SDZ 配备用于射频和控制信号的连接器以及用于控制开关操作和评估其性能的链路。

有关 ADGM1001 的完整详细信息，请参阅 ADGM1001 数据手册，在使用 EVAL-ADGM1001SDZ 评估板时应结合用户指南查阅该数据手册。

eval board
schematic 4
schematic 5
schematic 6
EVAL-24LGA54EBZ

开关和多路复用器产品组合中 24 引脚 LGA 器件的评估板

立即购买 更多内容

特性和优点

  • 24 引脚、5mm × 4mm LGA 评估板
  • 主套件的插座，可轻松更换
  • 用于输入和输出信号的 SMA 连接器
  • 集成 Arduino 扩展板支持

产品详情

EVAL-24LGA54EBZ 可以轻松评估开关和多路复用器产品组合中单独购买的 24 引脚栅格阵列 (LGA) 封装设备。EVAL-24LGA54EBZ 配备一个插座，可将 24 引脚 LGA 套件固定到评估板上，无需焊接。

用户指南中的图 1 显示了 EVAL-24LGA54EBZ。24 引线 LGA 器件可以轻松插入评估板的中央插座，该评估板专为灵活测试各种开关配置而设计。每个设备引脚连接到一个接头（K1 到 K17），允许用户路由信号、将引脚接地或根据需要配置引脚。K7 至 K13 支持通用输入/输出 (I/O) 或接地连接。EVAL-24LGA54EBZ 支持以下两种控制模式：使用 K14 至 K17 的内部逻辑或使用 K1 至 K4 的串行外设接口 (SPI)。通过 K5 选择控制模式，连接到 GND 可实现内部控制，连接到 VDD 可实现 SPI 控制。EVAL-24LGA54EBZ 具有超小型 A 版 (SMA) 连接器（J1 至 J11），可直接连接到设备引脚并用于信号访问，使用户能够在测试期间轻松应用或监控控制信号。

被测设备 (DUT) 的完整规格可在相应的产品数据表中找到，使用 EVAL-24LGA54EBZ 时必须查阅 EVAL-24LGA54EBZ 用户指南。
EVAL-ADGM1001
评估 ADGM1001 0 Hz/DC 至 34 GHz、SPDT、MEMS 开关

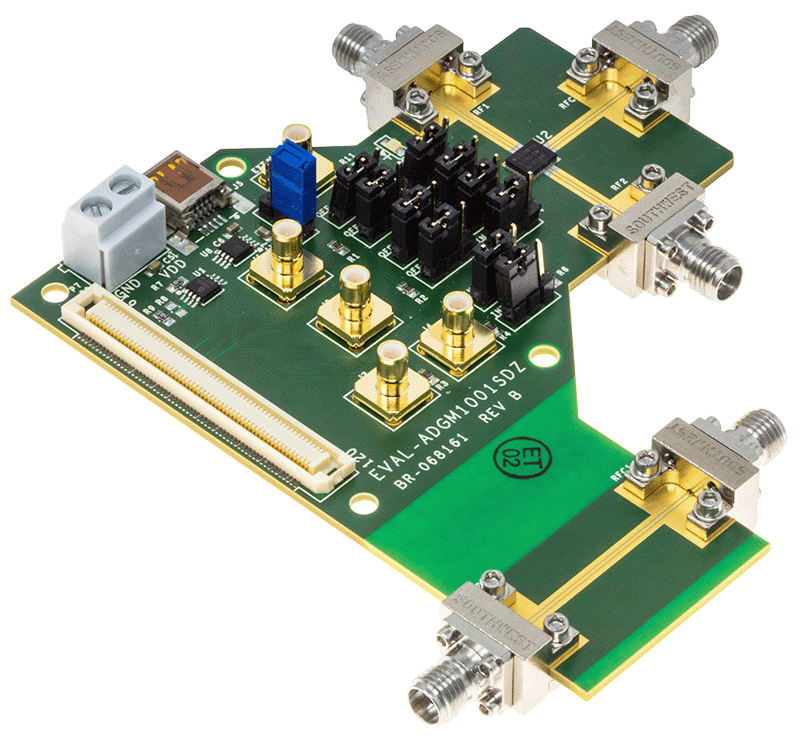

EVAL-ADGM1001SDZ Evaluation Board EVAL-ADGM1001SDZ Evaluation Board - Top View EVAL-ADGM1001SDZ Evaluation Board - Bottom View
EVAL-24LGA54EBZ
开关和多路复用器产品组合中 24 引脚 LGA 器件的评估板

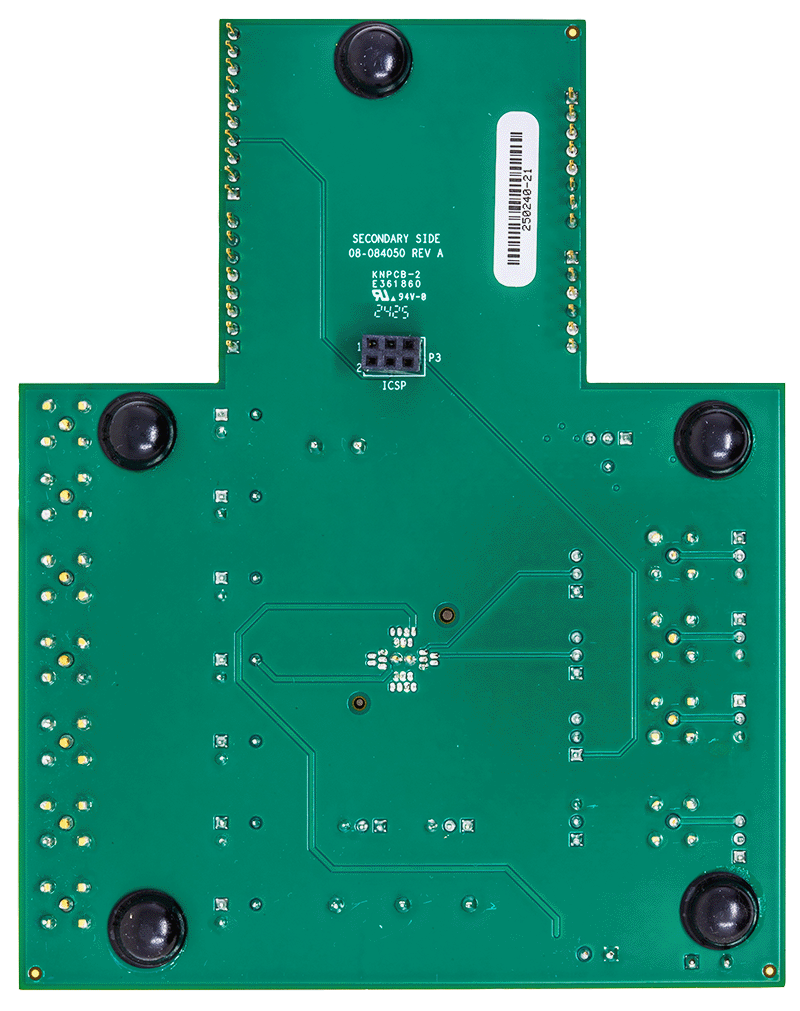

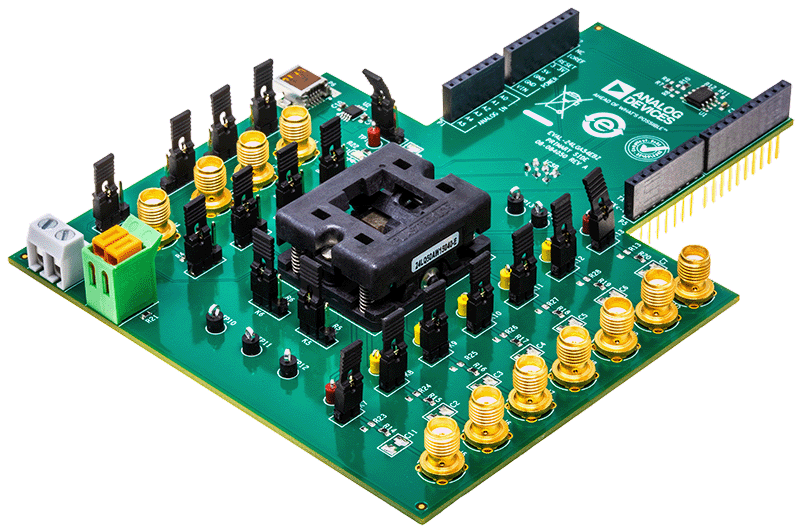

EVAL 24LGA54EBZ Board Photo Angle View EVAL 24LGA54EBZ Board Photo Top View EVAL 24LGA54EBZ Board Photo Bottom View
