ADGM1001

推荐新设计使用

0 Hz/DC至34 GHz SPDT MEMS开关

产品模型: 3

Viewing:

产品详情

ADGM1001: 直流至 34 GHz
插入损耗
- 18 GHz 时为 0.8 dB（典型值）
- 34 GHz 时为 1.5 dB（典型值）
IIP3：76 dBm（典型值）
最大射频功率：33 dBm
导通电阻：3.4 Ω（典型值）
最大直流电流：200 mA
驱动寿命：1亿次循环（最少）

开关时间_ON):200 μ小号（典型）
集成 3.3 V 驱动器，可通过并行和 SPI 进行简单控制
可独立控制的开关
节省空间的集成无源元件
小，5.00 毫米× 4.00 mm× 0.90 毫米、24 引脚 LGA
温度范围：–40°C 至 +85°C

ADGM1001/ADGM1002/ADGM1003是一款宽带、单刀双掷(SP2T)开关，采用ADI公司的微型机电系统(MEMS)开关技术制造而成。利用该技术可实现小型、宽RF带宽、高线性、低插入损耗开关，其工作频率可低至0 Hz/DC，可满足各种RF和精密设备开关需求。该器件采用24引脚5.00 mm × 4.00 mm × 0.90 mm基板栅格阵列(LGA)封装。

集成式控制芯片可产生静电驱动该开关所需的高压，通过互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容型并行接口进行控制。所有开关都可单独进行控制。

多功能引脚名称只能通过相关功能来引用。

ADGM1001/ADGM1002/ADGM1003主要规格
模式	带宽	最大射频功率 (dBm)	直流信号范围 (V)	最大直流电流 (mA)
ADGM1001	直流至 34 GHz	33	±6	200
ADGM1002	直流至 20 GHz	30	±5	150
ADGM1003	直流至 16 GHz	27	±3	75

应用

ATE负载和探针板
DC和高速环回测试
继电器替代方案
可重复配置型滤波器和衰减器
军用和微波无线电
蜂窝基础设施：5G毫米波
支持数字标准：PCIe Gen4/Gen5/Gen6、USB 3和USB 4、PAM 4

参考资料

数据手册 1

ADGM1001/ADGM1002/ADGM1003: 0 Hz/DC to 34 GHz, SPDT MEMS Switches Data Sheet (Rev.A) 02/03/2023

用户手册 1

UG-2031: Evaluating the ADGM1001 0 Hz/DC to 34 GHz, SPDT, MEMS Switch (Rev.0) 04/13/2022

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADGM1001BCCZ	24-Terminal Land Grid Array [LGA]	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADGM1001BCCZ-R2	24-Terminal Land Grid Array [LGA]	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADGM1001BCCZ-RL7	24-Terminal Land Grid Array [LGA]	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
MEMS开关 2
ADGM1304	推荐新设计使用	具有集成驱动器的 0 Hz/直流至 14 GHz 单刀四掷 MEMS 交换芯片
ADGM1004	推荐新设计使用	带集成驱动器的0 Hz至13 GHz、2.5kV HBM ESD SP4T MEMS开关
器件电源(DPS)和参数测量单元(PMU)ATE 1
AD5522	量产	集成16位电平设置DAC的四参数测量单元
正线性稳压器(LDO) 3
LT3045-1	推荐新设计使用	具 VIOC 控制功能的 20V、500mA、超低噪声、超高 PSRR 线性稳压器

LT1962	推荐新设计使用	300mA、低噪声、微功率 LDO 稳压器
ADP7142	推荐新设计使用	40 V、200 mA、低噪声、CMOS LDO线性稳压器

工具及仿真模型

LTspice 1

ADGM1001 - Switches and Multiplexers

LTspice中提供以下器件型号：

ADGM1001

S-参数 1

ADGM1001 s-parameter

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

评估 ADGM1001 0 Hz/DC 至 34 GHz、SPDT、MEMS 开关

立即购买更多内容

特性和优点

单电源电压：3.3 V
宽频率范围：直流至 34 GHz
适用于 RF 信号的 SMA 连接器
并行接口和 SPI
用于分析仪校准的板载 CALIBRATION THRU 传输线

产品详情

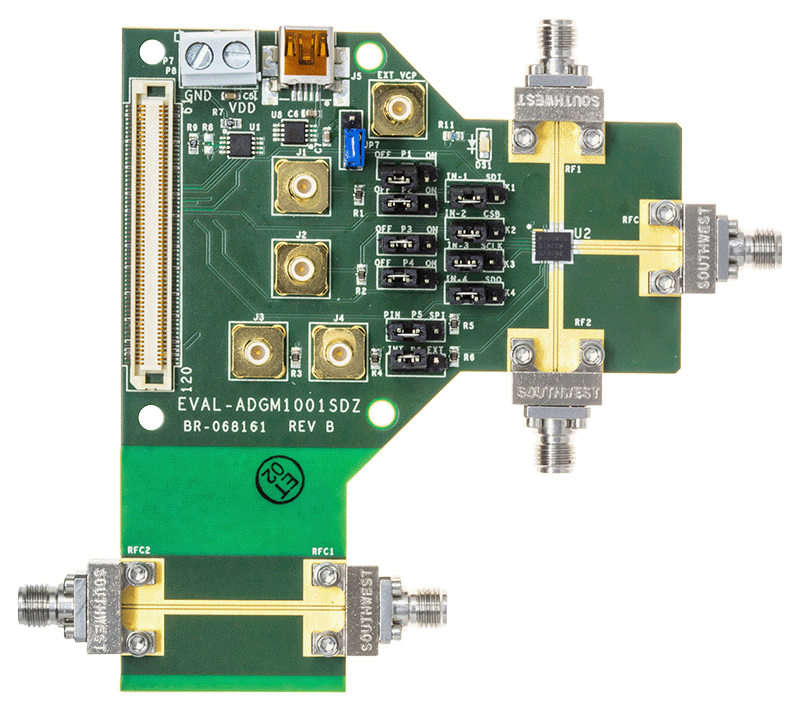

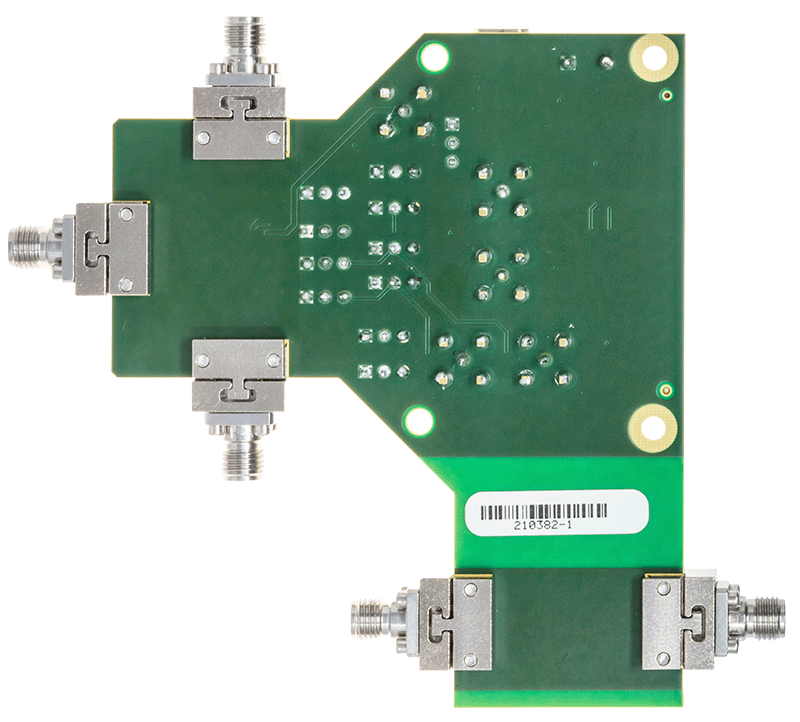

用户指南介绍了用于 ADGM1001 的 EVAL-ADGM1001SDZ 评估板、双芯片、RF 单刀、两掷 (SPDT)、微机电系统 (MEMS) 开关和控制芯片，共同封装在紧凑的 5.00 mm 中× 4 mm ×0.90 毫米，LGA 封装。

SPDT 开关采用 Analog Devices, Inc. 的 MEMS 开关技术，为射频应用提供带宽、功率处理能力和线性度方面的最佳性能。控制芯片生成 MEMS 开关所需的高压信号，并允许用户通过简单灵活的互补金属氧化物半导体 (CMOS)-/低压晶体管-晶体管逻辑 (LVTTL) 兼容并行接口控制其操作，如以及通过串行外设接口 (SPI)。可以将多个 ADGM1001 器件以菊花链方式连接在一起，从而以最少的数字线路配置多个器件。

对于 SPI，EVAL-ADGM1001SDZ 通过 SDP 板连接到 PC 的 USB 端口。EVAL-SDP-CB1Z 板（SDP-B 控制器板）可通过 Analog Devices 网站订购，网址为www.analog.com/SDP-B.

EVAL-ADGM1001SDZ 配备用于射频和控制信号的连接器以及用于控制开关操作和评估其性能的链路。

有关 ADGM1001 的完整详细信息，请参阅 ADGM1001 数据手册，在使用 EVAL-ADGM1001SDZ 评估板时应结合用户指南查阅该数据手册。
