ADAA2455

• A2B MINI 连接器接口–通过 100 针 A2B MINI 连接器直接连接到 ADAA245X-EV-A1CA（和其他 MINI 板）。
• 启动就绪 EEPROM–支持初始化和配置存储。
• USBi 接口–通过 USB 实现 I2C、SPI 或 OA-SPI 外围设备配置。
• ADAU1452 SigmaDSP 处理器–包括辅助 ADC 分线器、光纤 SPDIF 输入/输出（标准连接器）、状态 LED 和 I2S/TDM 分线接头（带两个多用途引脚）。
• ADAU1761 音频编解码器–通过 3.5mm 立体声插孔提供 DAC 输出和 ADC 输入。
• 动态编解码器控制–MAX4948 6 通道 SPDT 开关选择控制源：ADAU1452 或 A2B MINI 连接板。
• 强大的电源架构——可接受 12V 圆柱形插孔输入；包含两个 MAX77504 稳压器，分别用于 1.8V 和 3.3V IO 电源轨。
• 支持唤醒功能的电源–板载稳压器可通过来自 A2B MINI 连接板的外部 WAKEUP 信号激活。

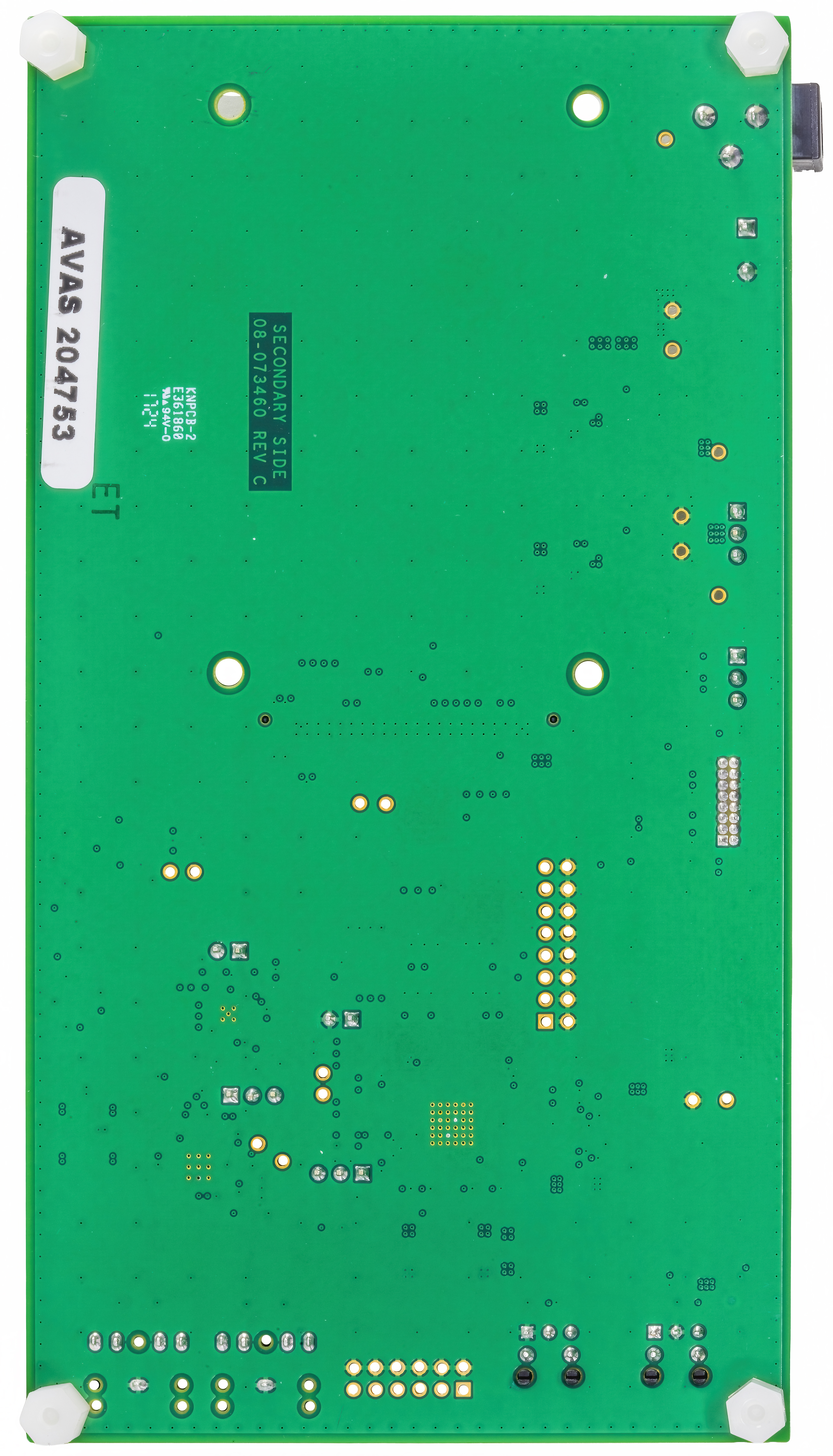

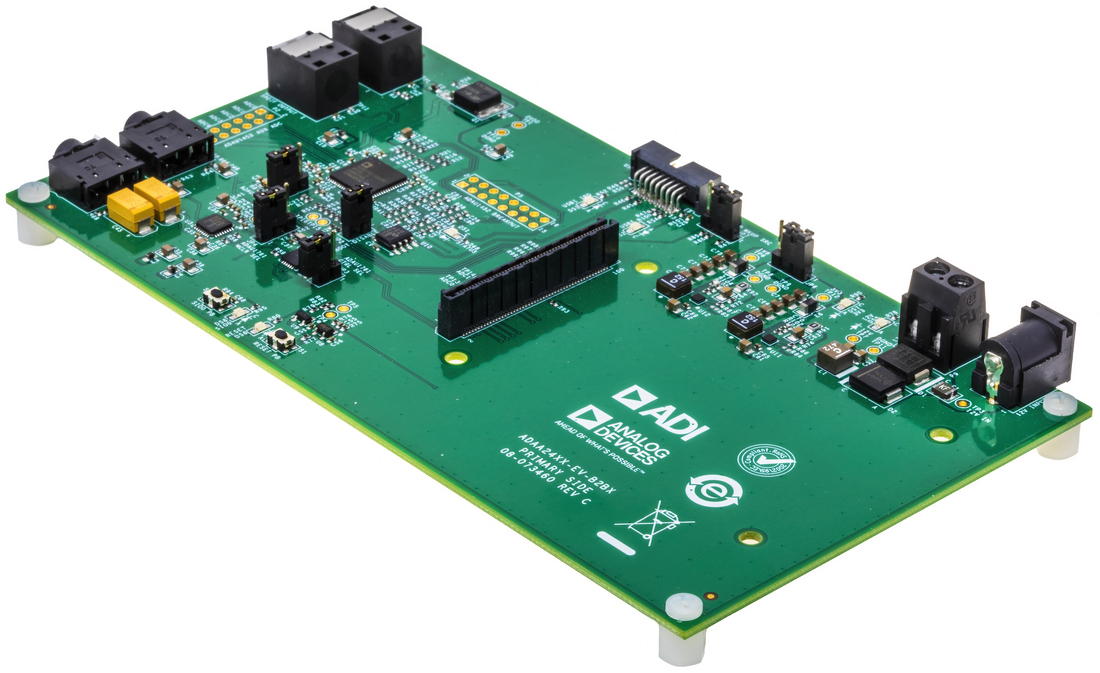

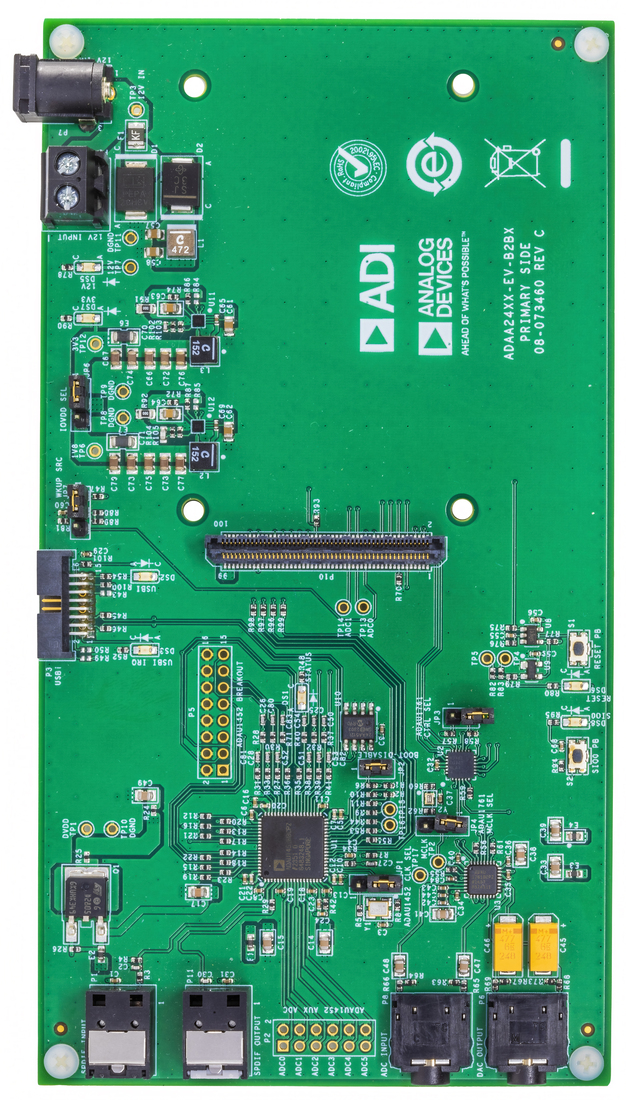

ADAA24XX-EV-B2BX Sigma-DSP 音频基板是一个功能丰富的平台，设计用于通过专用的高速 100 针 A2B MINI 连接器与 ADAA245X-EV-A1CA（以及其他 A2B MINI 板）连接。它作为汽车音频总线（A2B®）系统中的音频处理、外围设备配置和电源管理的中央枢纽。

其核心是 ADAU1452 SigmaDSP 处理器，提供先进的音频处理功能，并带有辅助 ADC、光纤 SPDIF 输入/输出、状态 LED 和 0.1 英寸接头，用于连接 I2S/TDM 信号和多用途控制引脚。该电路板还包含 ADAU1761 CODEC，可通过标准的 3.5mm 音频插孔提供高质量的 DAC 输出和 ADC 输入。

MAX4948 6 通道 SPDT 开关可动态选择 CODEC 控制器——可以是板载 DSP，也可以是通过 A2B MINI 接口连接的外部板。接口板可控制额外的 LED，用于状态指示或信号显示。

通过 USBi 接口简化了外围设备配置，允许访问 I2C、SPI 和 OA-SPI 设备。该电路板还配备了一个可启动的 EEPROM，用于初始化和配置存储。

电源通过 12V 圆柱形插孔提供，板载稳压由双 MAX77504 电源提供，可选择 1.8V 和 3.3V IO 电压。这些调节器可以通过 WAKEUP 信号进行外部启用，从而实现来自外部的同步电源控制。

• Swappable Transceiver Modules (Personality Modules) - scalable architecture designed for all A²B transceiver versions (initial release supports A²B2.0 transceivers)
• Node Emulator A²B 2.0
• ADAA245x — Main/Sub node
• A²B 2.0 Bus Traffic Monitor
• Simultaneous Monitor and Emulator operation
• Selectable audio interface
• Analog I/O
• Digital SPDIF I/O
• USB2.0 Audio Class
• Streaming from/to PC
• Intuitive Graphical User Interface
• Supported on Windows, Linux, MacOS
• Software Development Kit (SDK)

• Powerful, multi-function HW
• Supports Rapid development
• Software push notifications
• Fully compatible with SigmaStudio+
• Software in Loop (SIL) tests with SDK
• Usage in conjunction with Audio Precision Analyzer

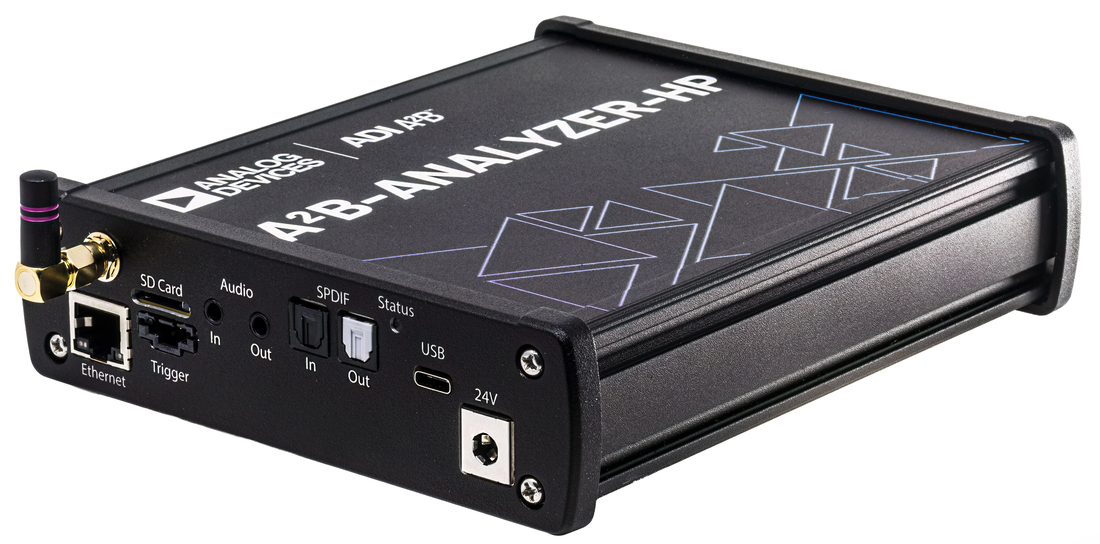

ADI A²B Analyzer HP is a next-generation hardware platform designed to accelerate the design, debug, and validation of A²B networks. Featuring a hot-swappable Personality Module architecture, it is built to support all A²B transceiver families, including A²B 1.0 (AD242x/AD243x) and A²B 2.0 (ADAA245x).

Currently, the Analyzer HP supports A²B 2.0 (ADAA245x) transceivers, with future updates planned to extend compatibility.

Using the A²B Analyzer Studio software, the Analyzer HP can be configured as an active bus emulator, a bus traffic monitor, or both.

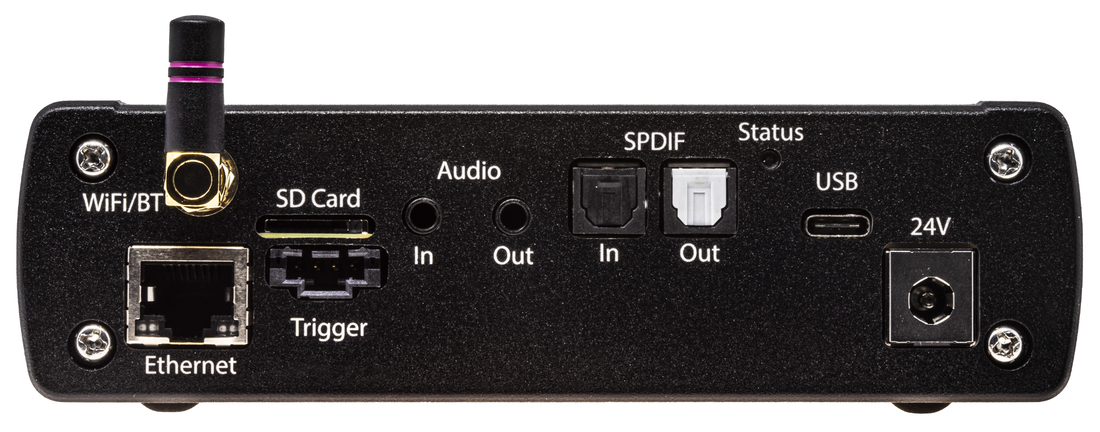

1. A²B Analyzer HP - Hardware Highlights

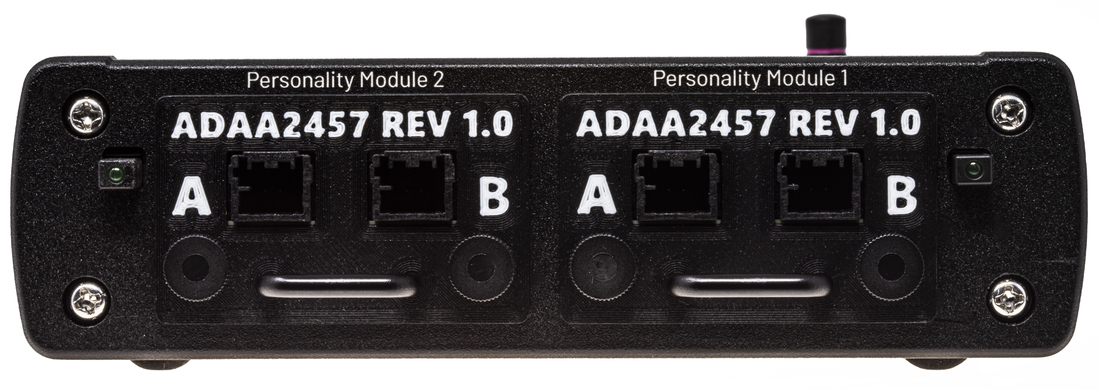

• Swappable Personality Modules for true node emulation
• USB-C Powering
• Variety of audio input/output interfaces
• High Speed USB Interface for audio/control communication
• High Speed Ethernet Interface for audio/control communication (Support Planned in future release)
• Wifi/Bluetooth Support for Remote Control/triggering options (Support Planned in future release)

2. A²B Analyzer Studio - Software Highlights

• GUI
• Intuitive GUI for device configuration and control
• No licensing requirements
• Capture/playback of Real-time audio streams and bus traffic on PC
• Inject test tones/streams from PC on to the bus for debug
• A²B Network/node management and diagnostics
• Audio streaming over USB using ASIO/ALSA/CoreAudio
• Support for Windows, Linux, MacOS
• SDK
  • Software Development Kit (SDK) to create custom applications using C/C++ and Python

The tool can be used in the following scenarios:

• Engineering – Design & Development
• Test & Validation
• Pre-production Testing
• CE/FCC certification process is underway

• ADAA2457 A²B 2.0 收发器
• 灵活的音频接口–支持多通道 I2S/TDM/PDM，具有两个独立的时钟域和 4 通道 ASRC 输入/输出。
• 多功能连接——通过 OA SPI 实现以太网，支持 10 Mbps 二层 A2B MAC-PHY，支持单播、组播和广播。
• 可配置 I/O–最多 16 个复用 GPIO、8 个串行数据引脚、4 个 PWM 输出、2 个 ADC 输入，以及 I²C 和 SPI 接口。
• 主节点/从节点操作–支持两种节点类型的本地电源配置。
• 分线板设计–包括两个 24 针接头，用于定制硬件接口和快速原型制作。
• 高速 SPI 到 SPI 通信–可与外部基于 SPI 的设备无缝集成。
• 集成电源管理–两个 MAX20075D 600mA 降压开关稳压器，实现稳定运行。
• 诊断状态指示灯–用于指示电源、GPIO/PWM 活动、中断和系统状态的视觉指示器。 &
• 100 针连接器–设计用于轻松与 SOM 载板和 A2B 基板连接。
• 板载 EEPROM–存储配置数据和设备标识。

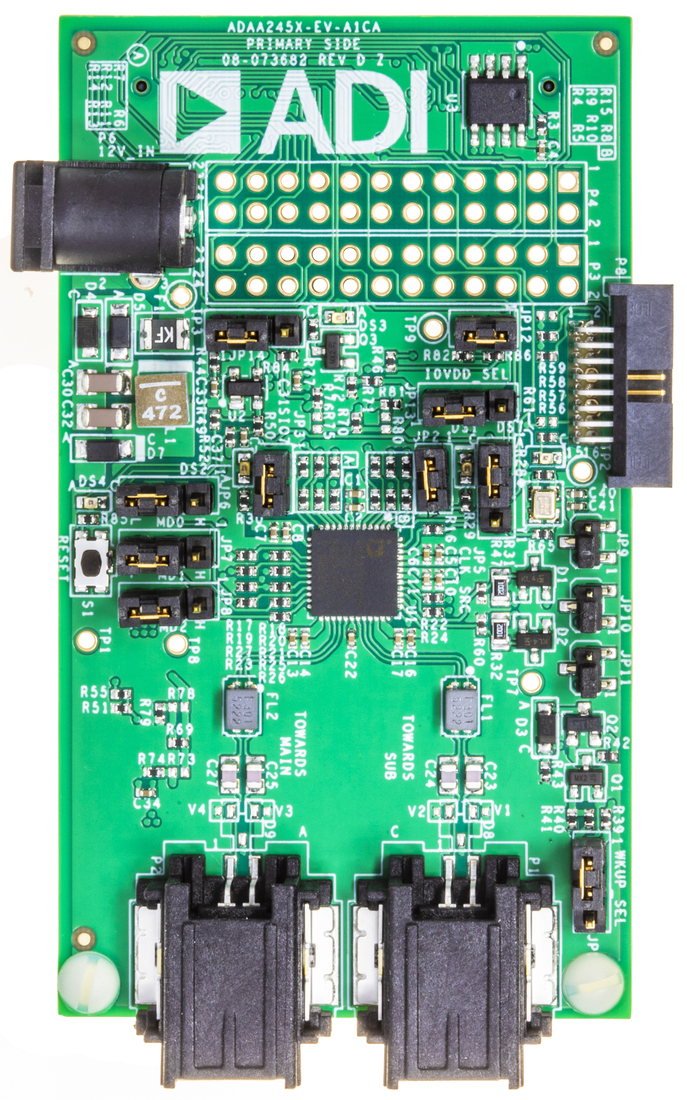

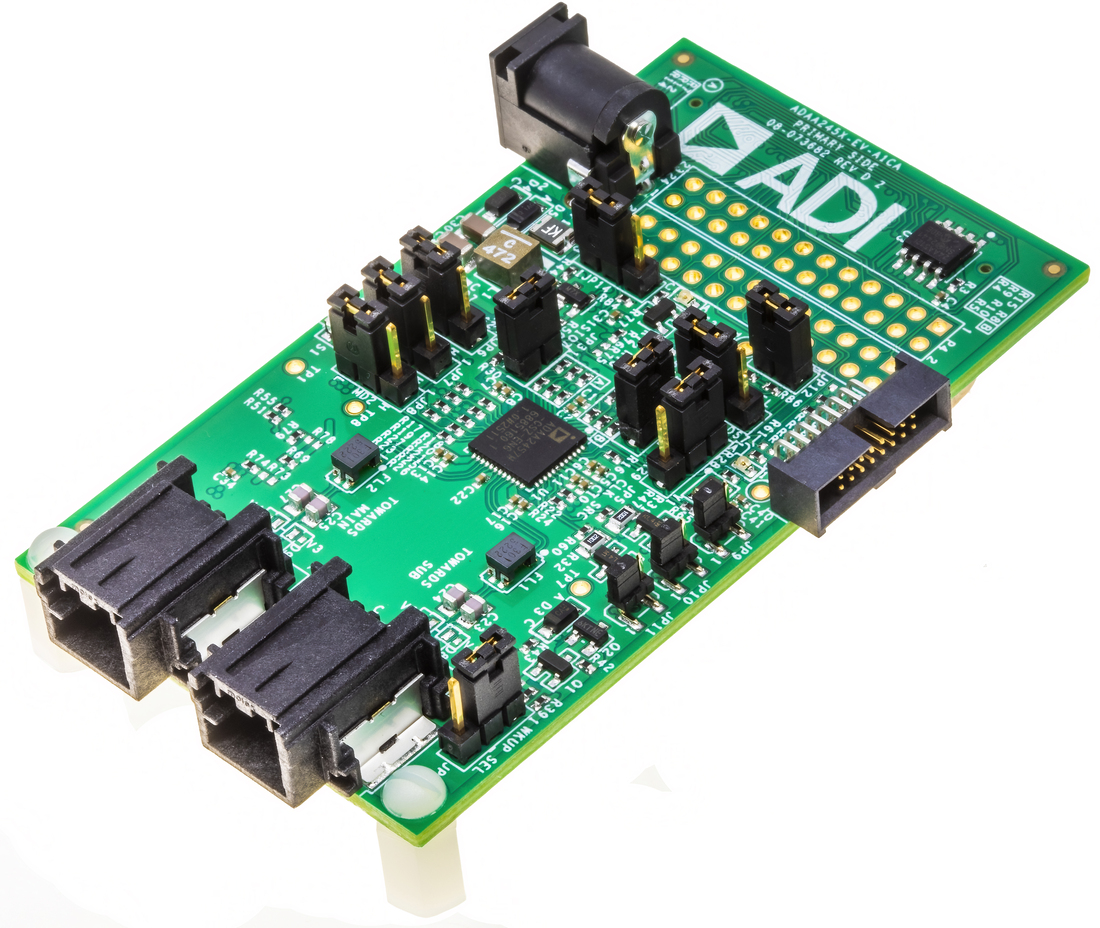

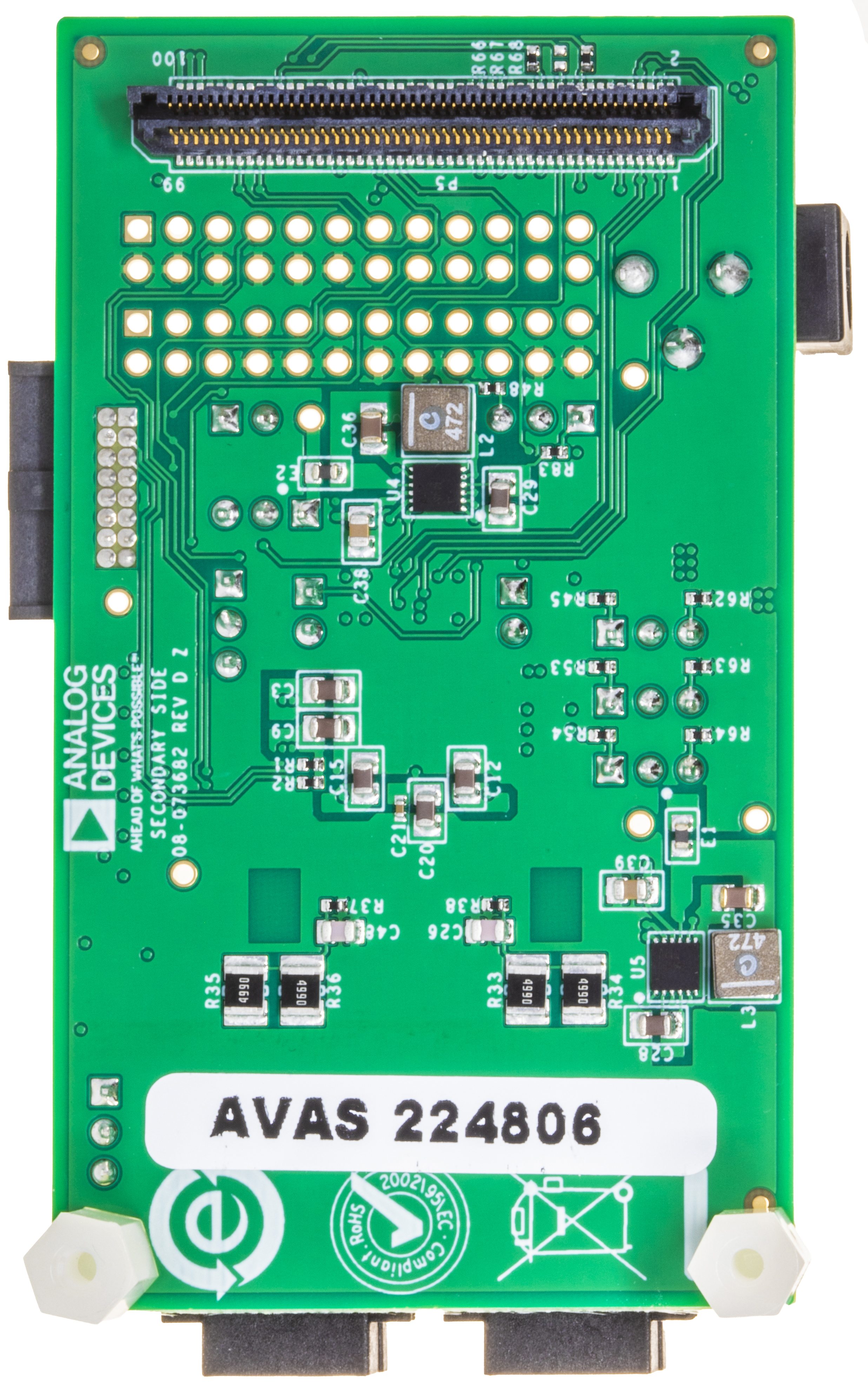

ADAA245X-EV-A1CA 迷你模块是一款紧凑、经济高效的扩展板，旨在加速汽车音频总线 (A2B®) 系统的开发和评估。它通过 100 针连接器与 DSP 载板和音频底板无缝连接，并通过 32 针（0.1 英寸）接头支持自定义硬件集成。该电路板既可作为主节点，也可作为从节点，并具有灵活的本地电源配置，以适应各种系统拓扑结构。

在 A2B 网络中，位于主机控制器的主收发器为所有从属节点生成时钟、同步和帧信号。它可以通过 I²C 或 SPI 进行编程，控制总线嵌入在 A2B 数据流中，从而可以直接访问下级收发器寄存器和任何连接的外设。

ADAA245X-EV-A1CA 支持通过 I²C、SPI、OA-SPI 和具有两个独立时钟域的多通道 I²S/TDM 接口直接连接到 PDM 麦克风和各种外围设备。其他功能包括多达 16 个复用 GPIO、4 个 PWM 输出、2 个 ADC 输入以及用于异步采样率转换的 4 通道 ASRC 输入/输出。集成的 MAX20075D 降压稳压器提供稳定的电源，而板载诊断 LED 提供电源、状态、GPIO/PWM 活动和中断的视觉反馈。

该电路板是模块化评估平台的一部分，支持各种 A2B 配置，使开发人员能够验证系统在多种使用场景下的性能。
