概览
优势和特点
- 高瞬时动态范围
- NSD
- -155 dBFS/Hz（10 GSPS时，-9 dBFS），170 MHz输入
- -153 dBFS/Hz（10 GSPS时，-1 dBFS），170 MHz输入
- SFDR：70 dBFS（10 GSPS时，-1 dBFS），1000 MHz输入
- SFDR，H2和H3除外（最差其它杂散）：89 dBFS（10 GSPS时，-1 dBFS），1000 MHz输入
- 低功耗：在10 GSPS时，典型值<4.6 W
- 集成输入缓冲器（6.5 GHz输入带宽）
- 1.4 V p-p满量程模拟输入(RIN = 50 Ω)
- 过压保护
- 16通道JESD204B输出（最高16 Gbps的线路速率）
- 多芯片同步功能，具有1采样精度
- 提供DDC NCO同步功能
- 集成DDC
- 可选抽取系数
- 16种profile设置，支持快速跳频
- 支持高效AGC的快速超量程检测
- 片内温度传感器
- 片内负电压发生器
- 低CER：<1 × 10−16
- 12 mm × 12 mm、192引脚BGA-ED封装
产品详情
AD9213是一款单通道、12位、6 GSPS/10.25 GSPS、射频(RF)模数转换器(ADC)，具有6.5 GHz输入带宽。AD9213支持高动态范围频率和需要宽瞬时带宽和低转换误差率(CER)的时域应用。AD9213具有16通道JESD204B接口，以支持最大带宽能力。
AD9213实现了动态范围和线性度性能，同时功耗小于4.6 W（典型值）。该器件基于交错式流水线架构，采用专有校准和随机化技术，可以抑制混入其噪底的交错式杂散伪像。AD9213通过片内扰动和校准组合保持线性度性能，从而在各种输入信号条件下带来出色的无杂散性能。
要求更小瞬时带宽的应用可受益于AD9213的片内数字信号处理(DSP)能力，降低了输出数据速率以及为该器件提供支持所需的JESD204B通道数。DSP路径包括集成48位、数控振荡器(NCO)的数字下变频器(DDC)，后接I/Q数字抽取器级，支持2倍或3倍抽取系数的可选抽取率。针对快速跳频应用，AD9213 NCO最多支持16种具有单独触发输入的profile设置，在较少的JESD204B通道数下支持宽监控频率范围。
AD9213支持包括NCO同步的样本精度多芯片同步。AD9213提供192引脚球栅阵列(BGA)封装，额定结温范围为-20°C至+115°C。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

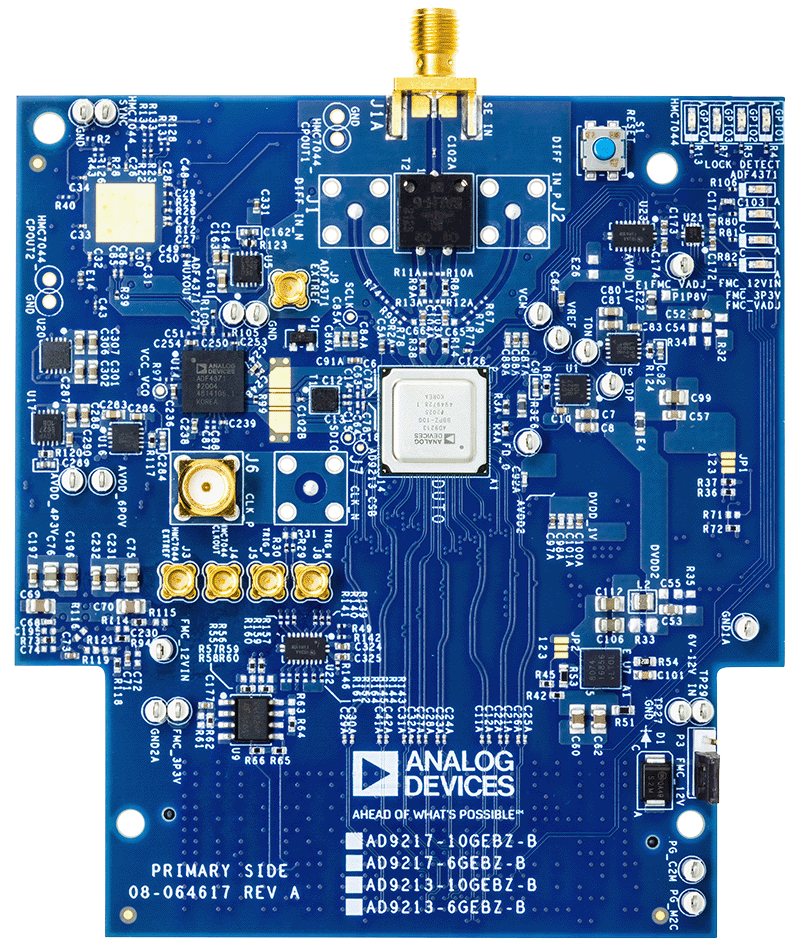

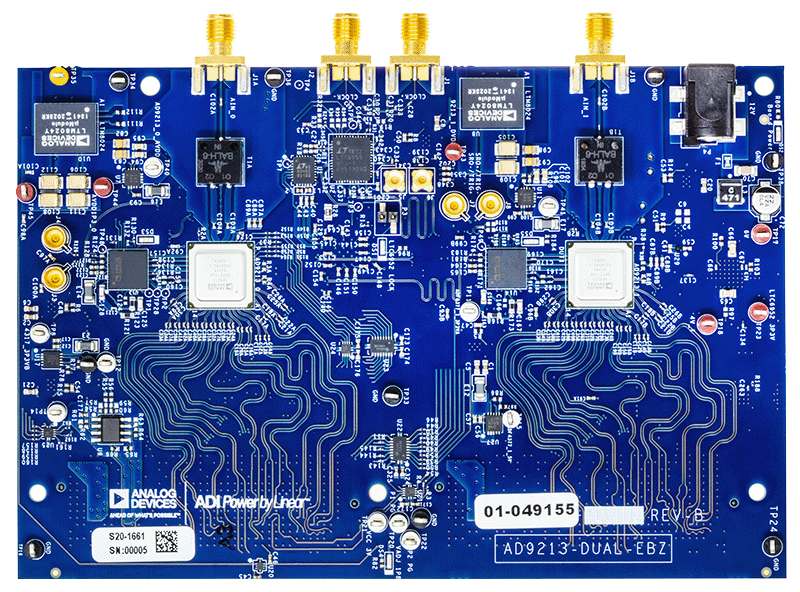

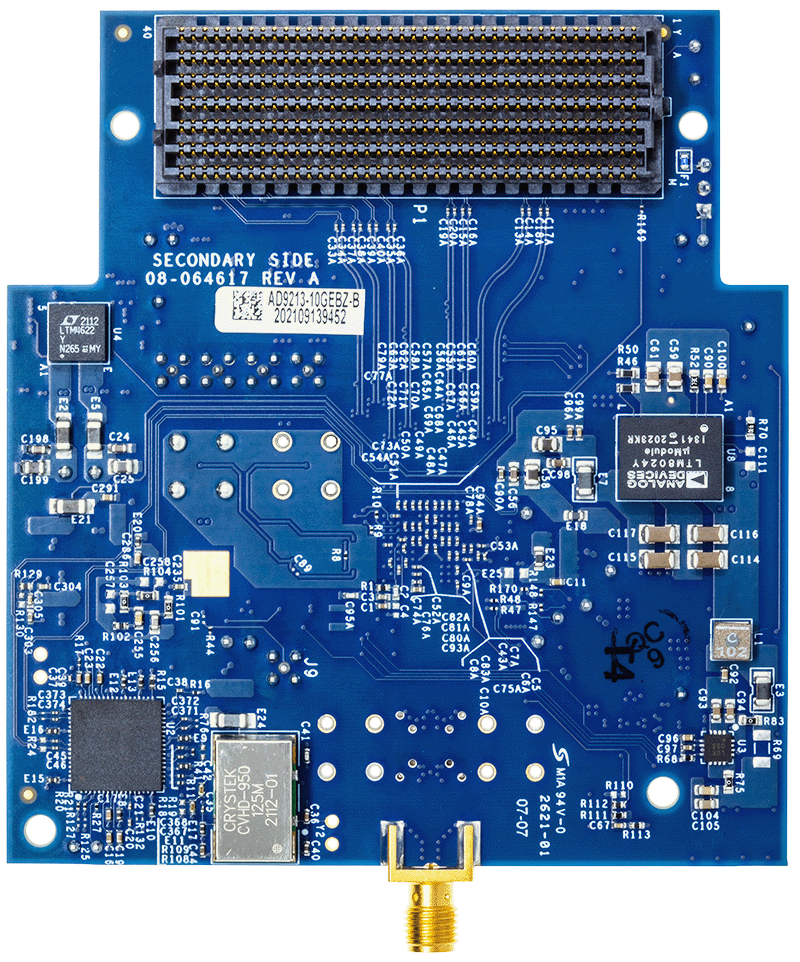

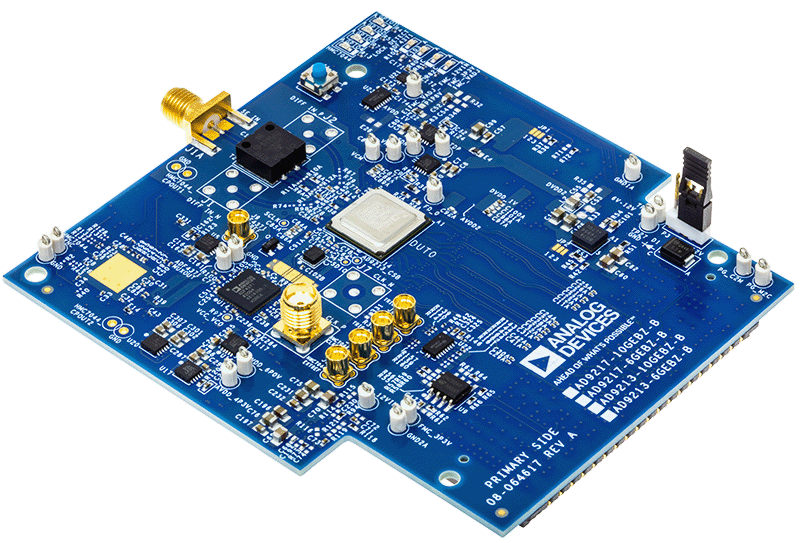

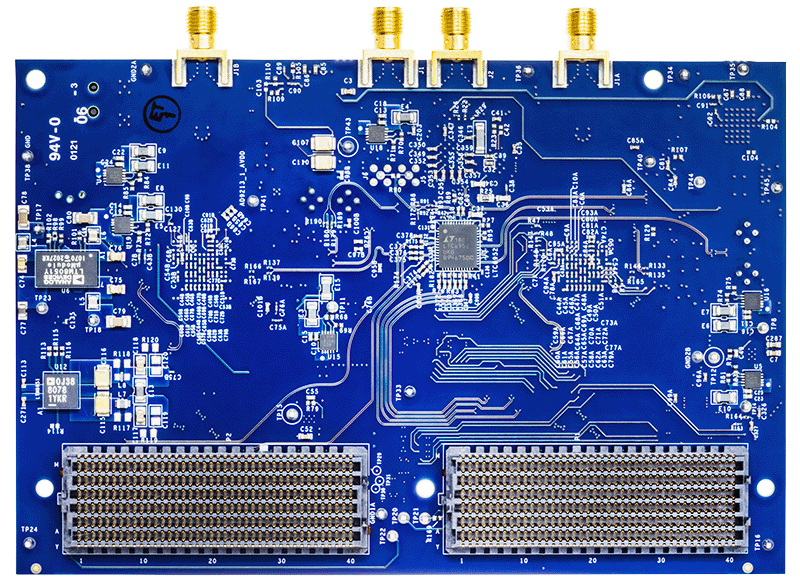

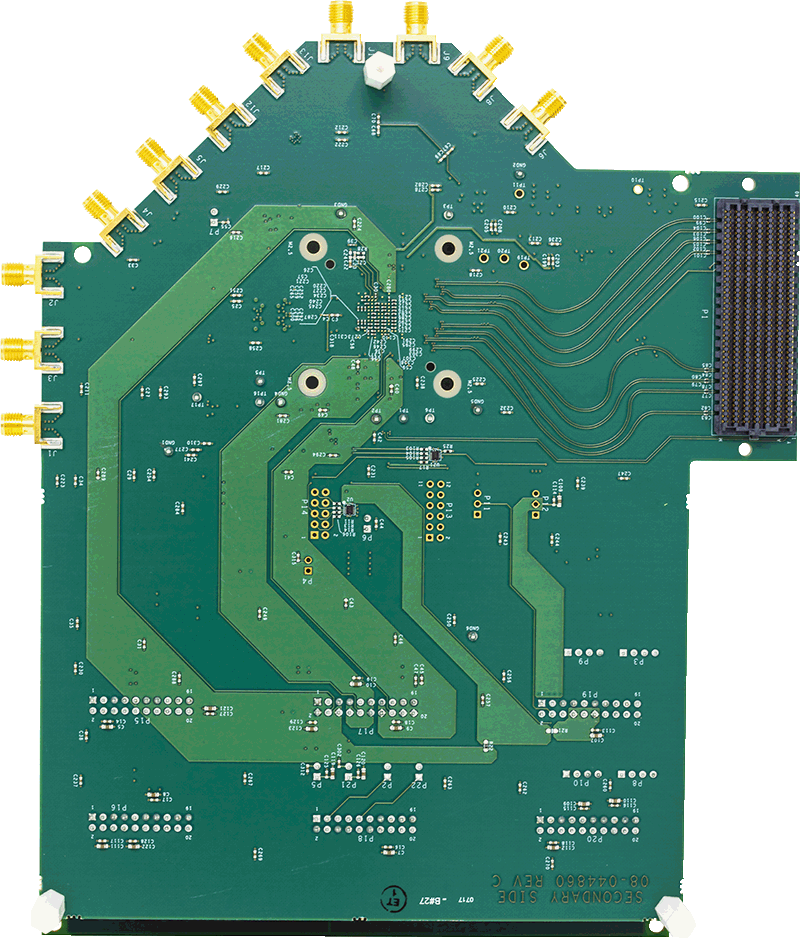

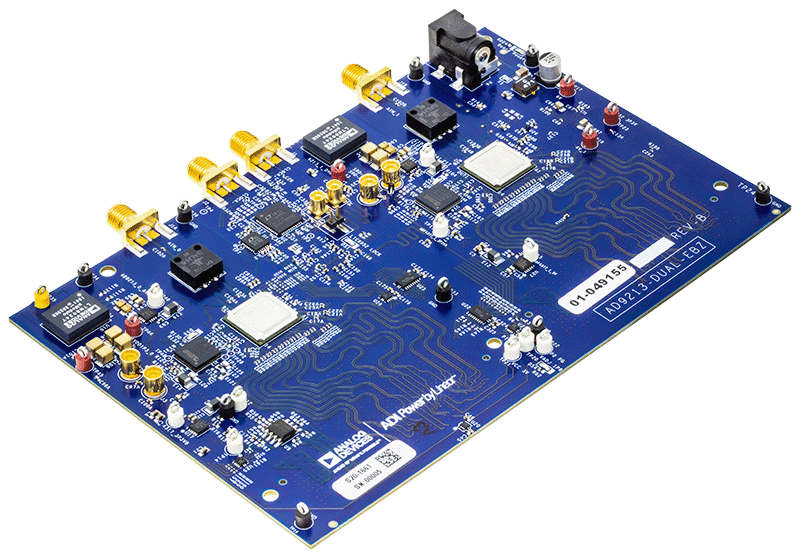

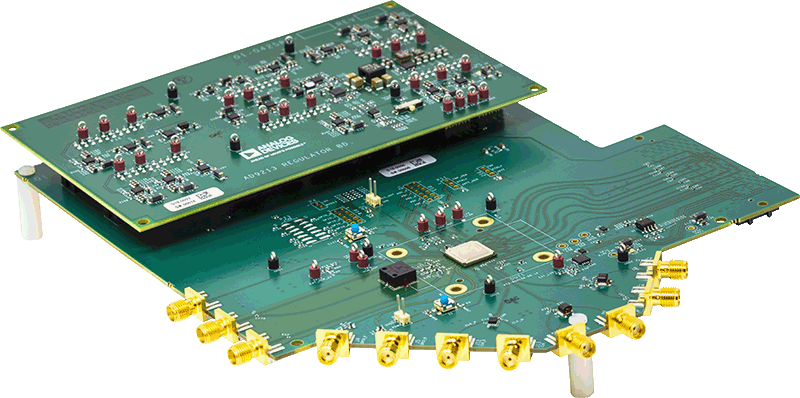

评估套件 (2)
参考资料
-
Find the Right Balance: Power Supply Noise vs RF Signal Chain Performance (EngineerZone)8/2/2023
-
Signal Integrity: Optimizing High Speed Converter Signal Chains12/8/2020
-
Radio Frequency (RF) Advances Accelerating Moving Away From Mechanically Steered Antennas Webinar (EngineerZone)6/20/2019
-
三大解决方案实战讲解优化模拟集成的4大法宝4/26/2019
-
RF模数转换器和高速时钟10/15/2018
-
优化信号链的电源系统 — 第2部分：高速数据转换器4/9/2021 模拟对话
-
优化信号链的电源系统 — 第1部分：多少电源噪声可以接受？3/5/2021 模拟对话
-
多倍频程宽带数字接收器的SFDR考量1/8/2021 模拟对话
-
An Interview with Analog Devices Discussing RF Electronics for Phased Array Applications1/1/2019
-
大型多GHz时钟树中的相位偏差1/1/2019 模拟对话
-
带有分布式锁相环的相控阵的系统级LO相位噪声模型11/1/2018
-
28 nm Analog-to-Digital Converters Enable Next-Generation Electronic Warfare Receiver Systems6/29/2018
-
Wideband Receiver for 5G, Instrumentation, and ADEF6/19/2018
-
宽带RF接收机架构方案综述2/1/2017
工具及仿真模型
IBIS模型
IBS
AD9213 IBIS Model
137.36 K
S参数
ZIP
AD9213 S-Parameters
1.77 M
设计工具
AD9213 Remote Evaluation Tool

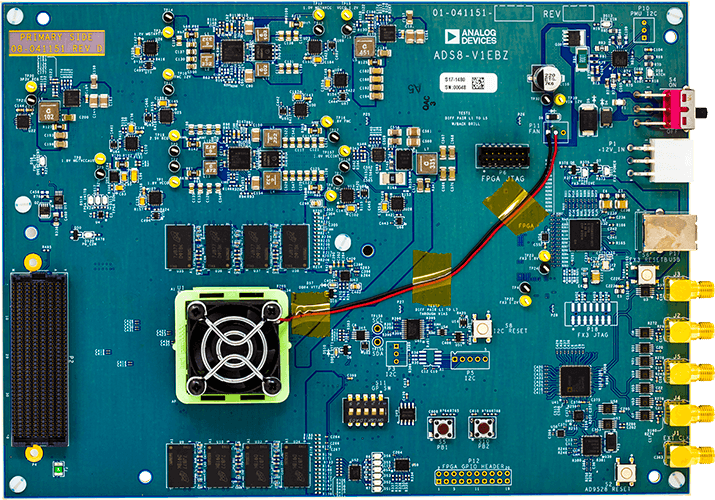

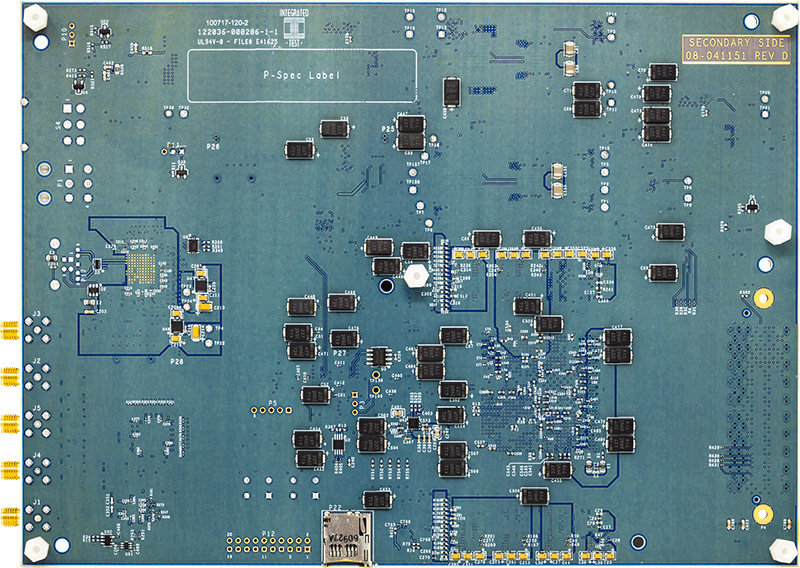

This tool gives users access to a live AD9213 evaluation board in an Analog Devices lab, connected to signal and clock generators, and an ADS8-V1EBZ FPGA board for data capture. The user is able to run tests on this remote lab bench to evaluate the AD9213 performance at any time, day or night. It is a great way to check performance of the product before, or in lieu of, purchase of an evaluation board. This tool can also be used to compare performance to a user-designed board.
